HobbykingGT2B遥控器薄型外壳结构

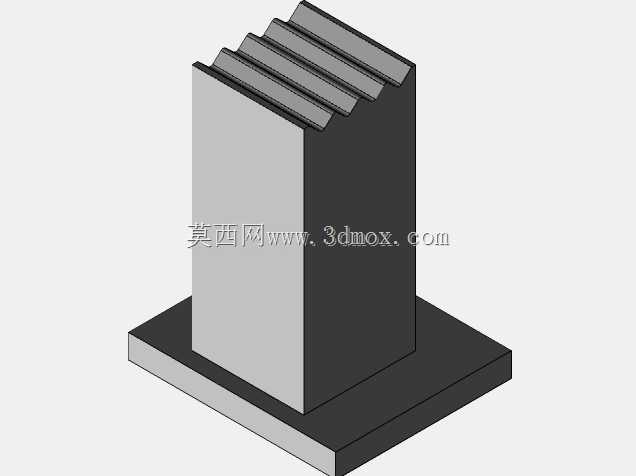

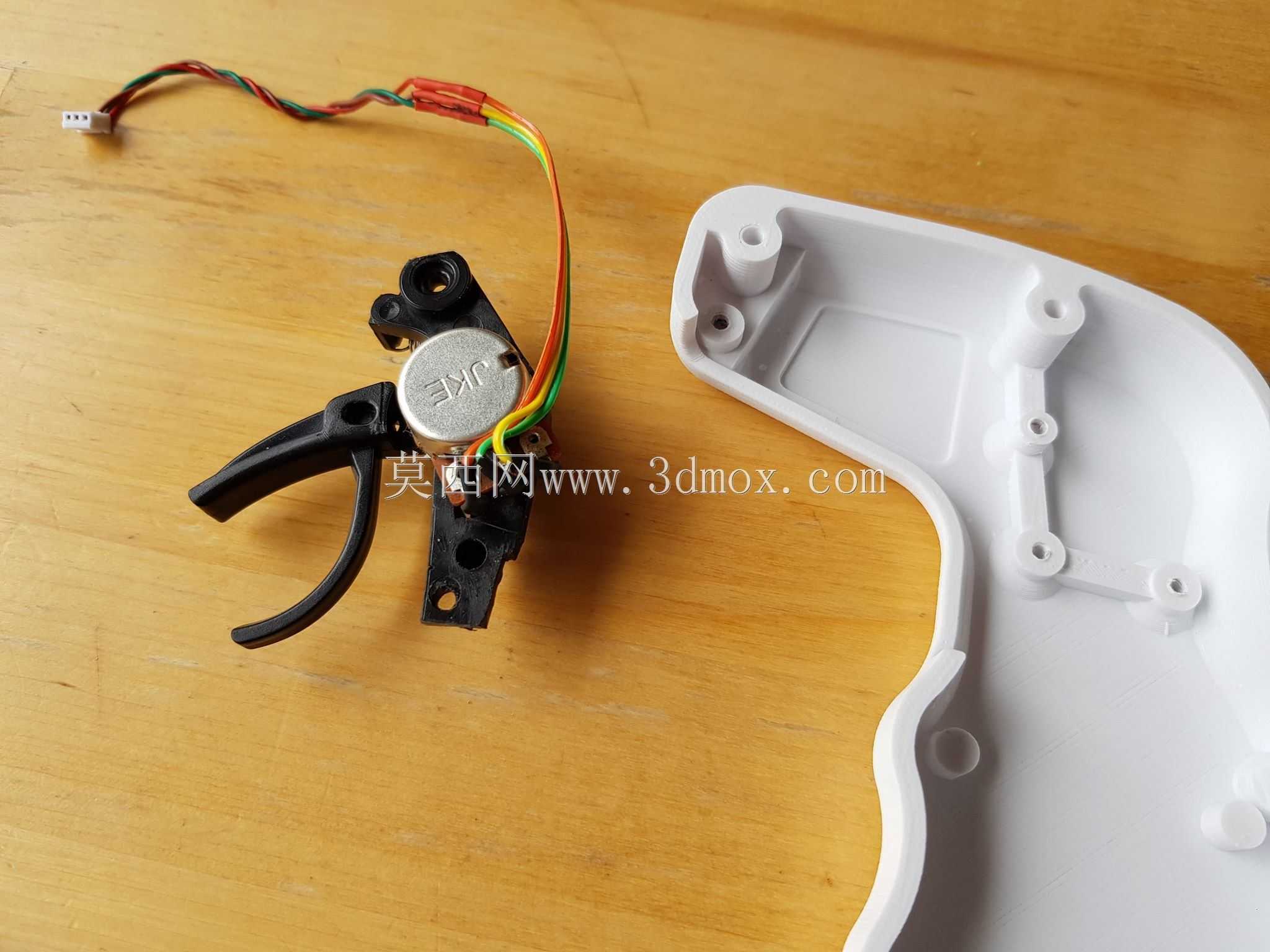

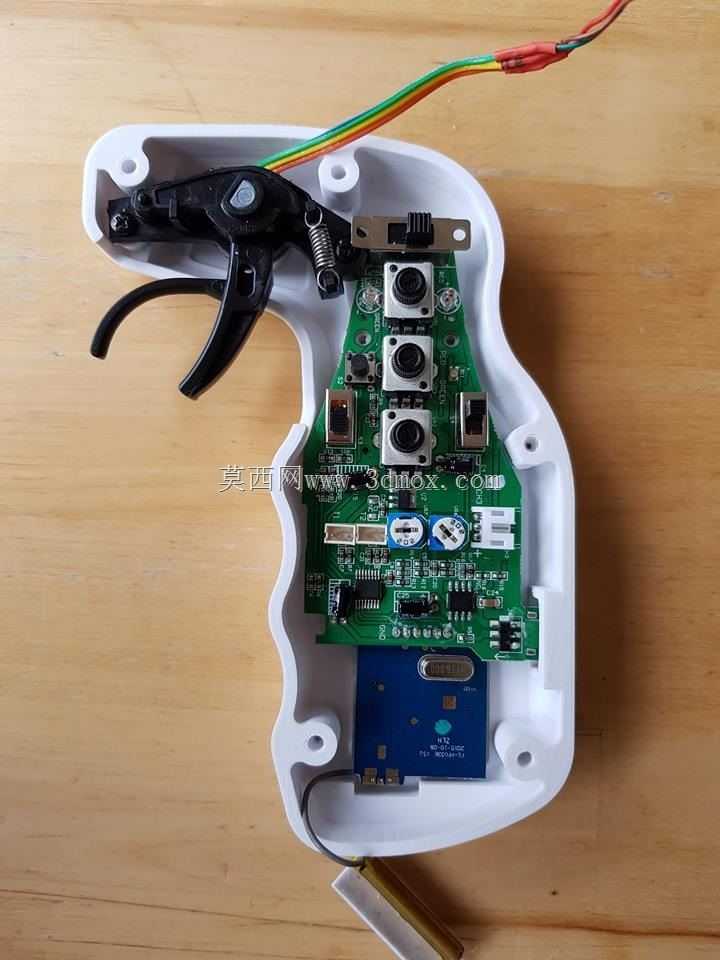

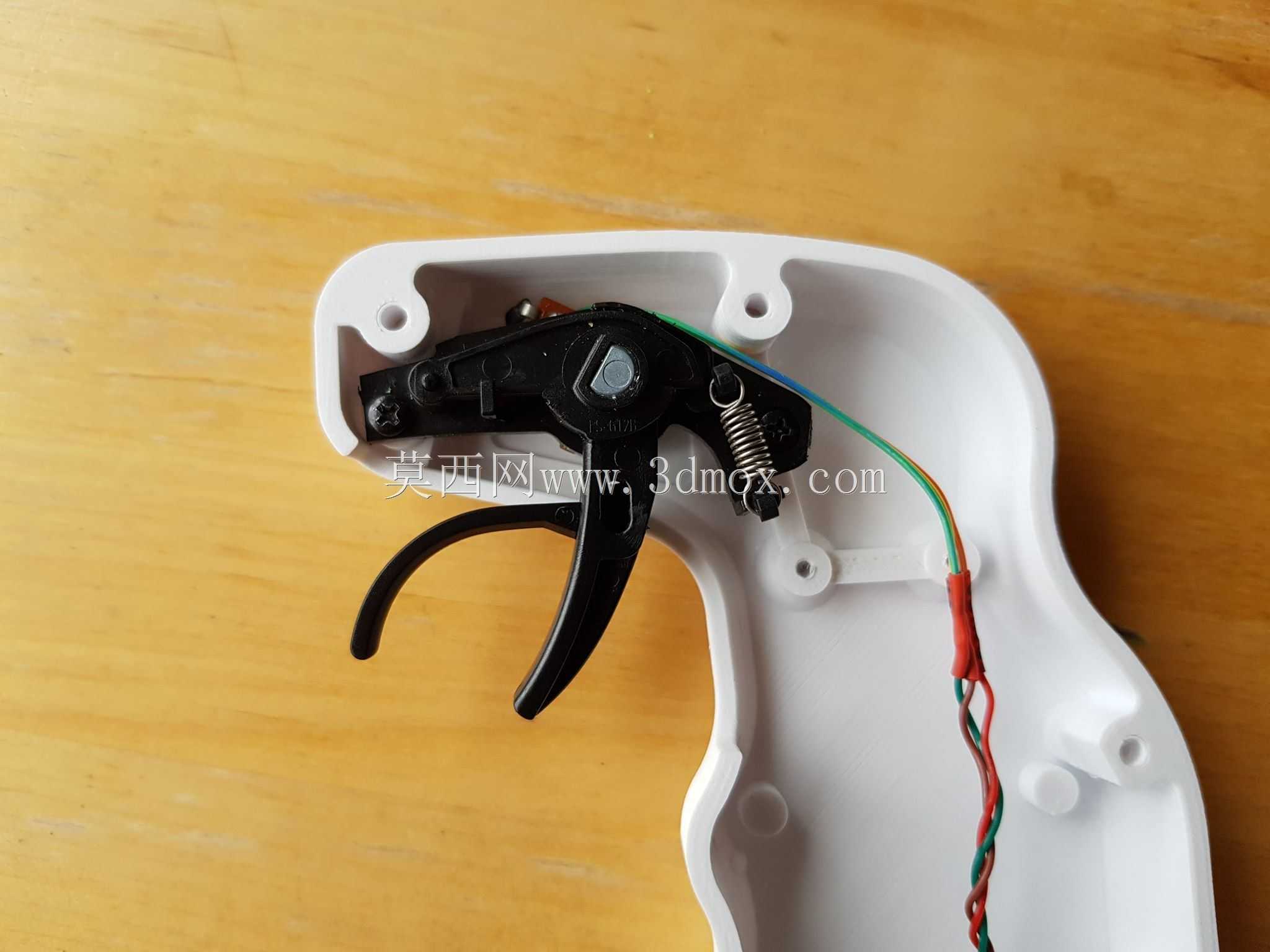

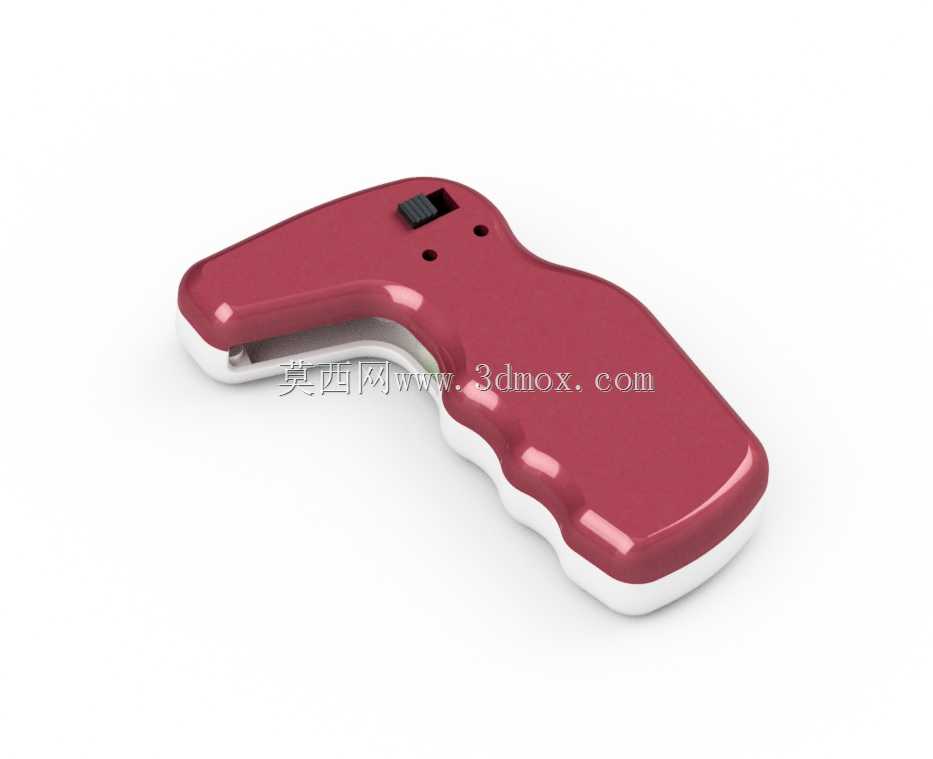

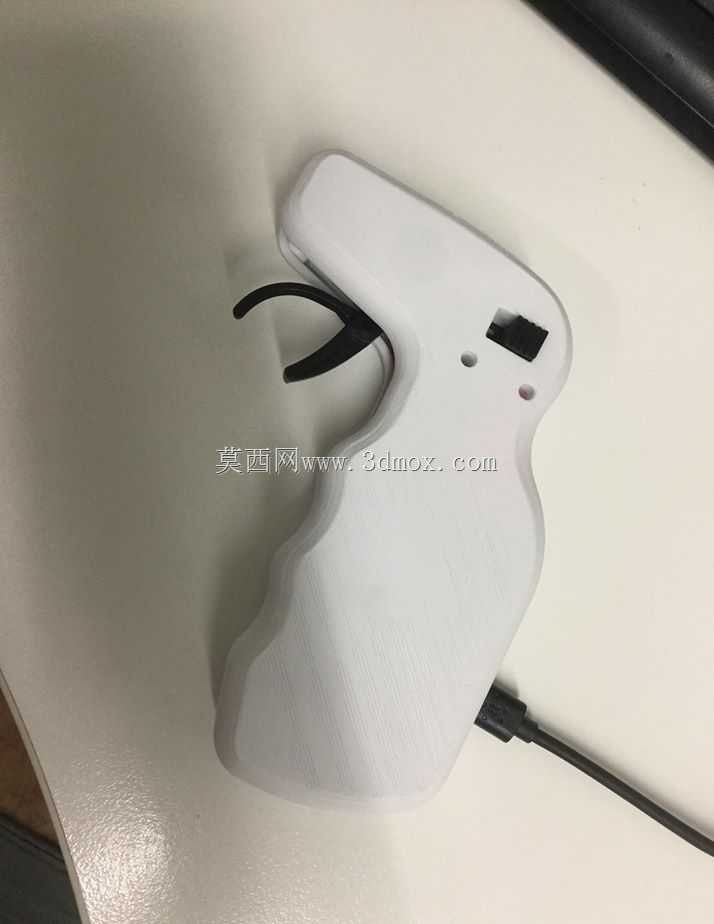

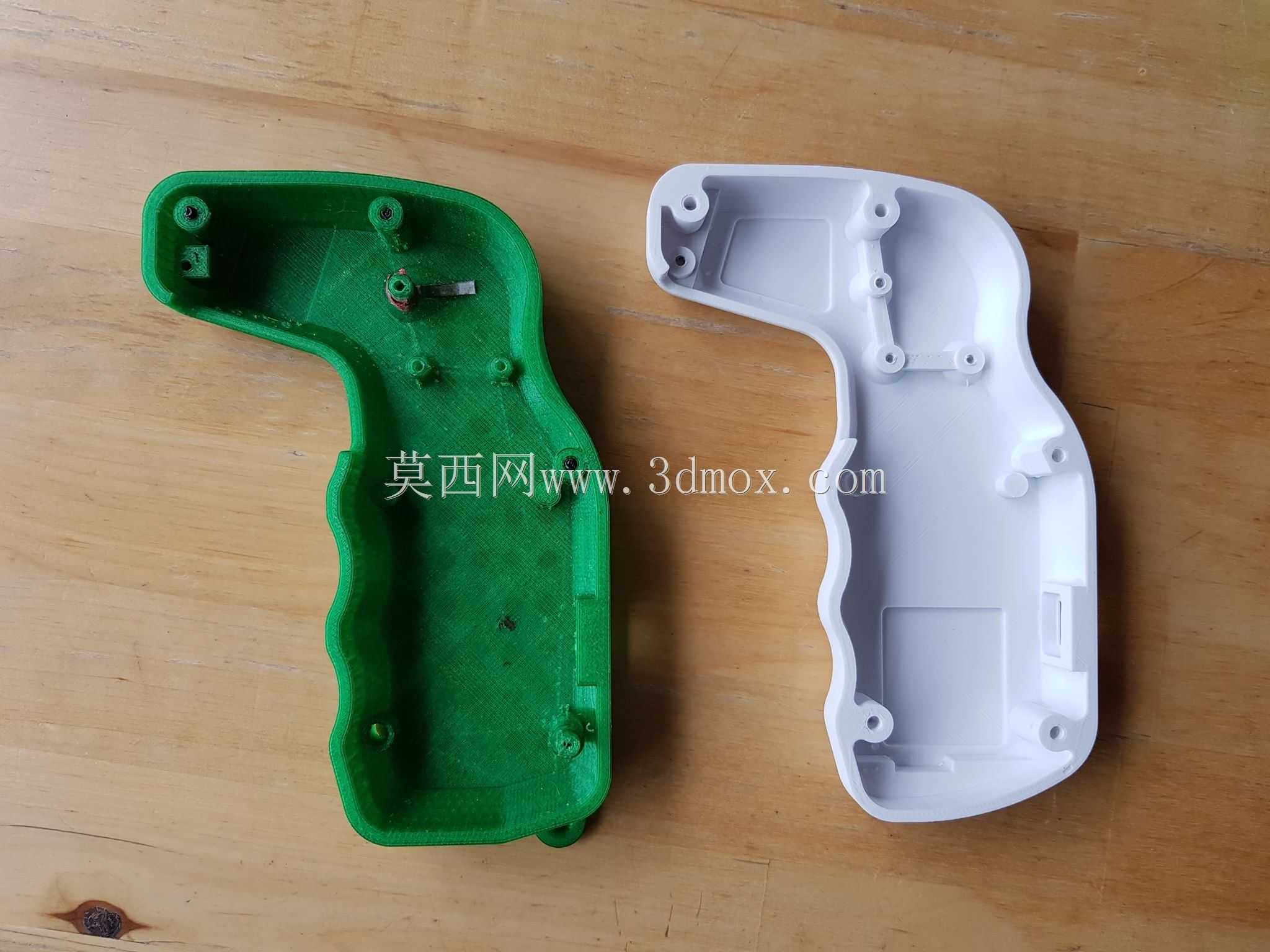

这款手持遥控设备的薄型外壳，主要面向小型航模、滑板类电动载具的近距离操控场景使用，适配GT2B型号的遥控发射电路组件，替代原有厚重的打印壳体，解决原始结构握持笨重、触发行程受限的实际使用问题。从实际使用场景来看，这类手持遥控器多在户外动态环境下操作，使用者往往需要单手握持完成行进方向、动力输出的实时调节，外壳的曲面贴合度直接影响长时间握持的疲劳度，原有壳体的棱角过渡生硬，指位贴合度差，连续操作半小时以上就会出现掌部压痕，新的壳体在侧面做了连续的内凹指槽设计，对应食指、中指、无名指的自然握持弧度，边缘做了R2.5的圆角过渡，避免硬棱硌手。设计过程中首先调整了整体壁厚，原始壳体壁厚达到3.2mm，整体重量偏重，且内部安装柱位置偏移，导致电路板装入后需要额外垫胶固定，新结构将主体壁厚控制在1.8mm，在按键安装位、电池仓周边做了局部加厚到2.5mm的加强筋，既保证壳体的抗摔强度，又将整体重量降低了42%，手持时的负重感明显减轻。内部结构的布局调整是这次设计的核心，原始结构的触发开关安装位距离壳体表面过深，按键按动时需要压下4mm才能触发触点，实际操作时经常出现按动无响应的情况，新结构将开关安装面抬高了2.2mm，按键的触发行程控制在1.8mm，符合手持设备按键的常规触发行程范围，同时在按键周边做了0.3mm的间隙配合，避免按键卡滞。外形尺寸方面，壳体整体长度控制在152mm，最宽处为58mm，最厚处仅22mm，相比原始壳体28mm的厚度减薄了6mm，放入裤袋携带时不会出现明显的硌腿情况，安装边界上，内部预留了32mm*18mm的电路板安装位，四个固定柱的中心距与原装电路板完全匹配，电池仓适配2节7号电池的安装尺寸，仓盖采用卡扣式固定，不需要额外螺丝固定，更换电池时可以直接抠开仓盖。壳体的上表面预留了拨杆开关的安装槽，槽位尺寸与原装三段式拨杆完全匹配，拨杆伸出壳体表面的高度控制在3mm，既不会因为突出过高容易误碰，也不会因为过低导致拨动时打滑。边缘的合模线位置做了内移处理，合模缝位于侧面的曲面转折处，握持时手指不会直接接触合模缝，避免毛边刮手的问题。从结构强度验证角度，壳体在1.2米高度自由跌落至水泥地面时，边角位置不会出现开裂，加强筋的布局刚好对应跌落时的应力集中点，不需要额外做包胶处理就能满足日常使用的抗摔要求。内部的走线槽宽度预留了2mm，可以容纳3根直径0.8mm的连接导线，槽位边缘做了圆角处理，避免组装时刮破导线绝缘层。电池仓的接触弹片安装位做了定位凸台，弹片装入后不会出现移位，保证电池装入后接触稳定，不会因为晃动出现断电情况。壳体的表面做了哑光质感的处理预留，打印完成后不需要额外打磨就能获得较好的握持摩擦力，手上有汗的时候也不会出现打滑脱手的情况。
