无ESC安装孔型显卡散热鳍片结构

　　这款无ESC安装孔的散热结构，主要面向板卡类电子元器件的被动散热场景，适配GT/GTX系列板卡的核心发热区域布局，在紧凑型机箱、嵌入式工控板卡、无额外风扇位的小型计算设备中应用较多，不需要额外预留ESC接口对应的安装避让空间，能在有限的板卡布局空间内最大化覆盖核心发热面。从实际使用场景来看，这类散热件常被用在低功耗版本的图形计算板卡、工业控制用图形输出板卡上，这类场景往往没有高负载的持续超频需求，依靠鳍片本身的空气对流就能带走核心工作产生的热量，不需要额外加装主动散热风扇，也能避免风扇运转带来的积尘、震动、噪音问题，适合长期不间断运行的工控设备、嵌入式显示终端使用。

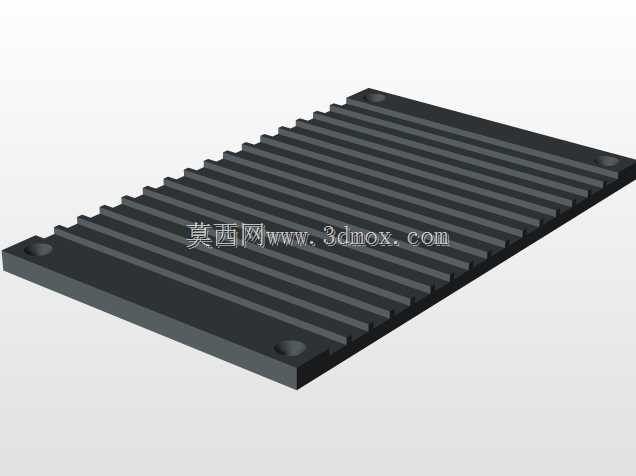

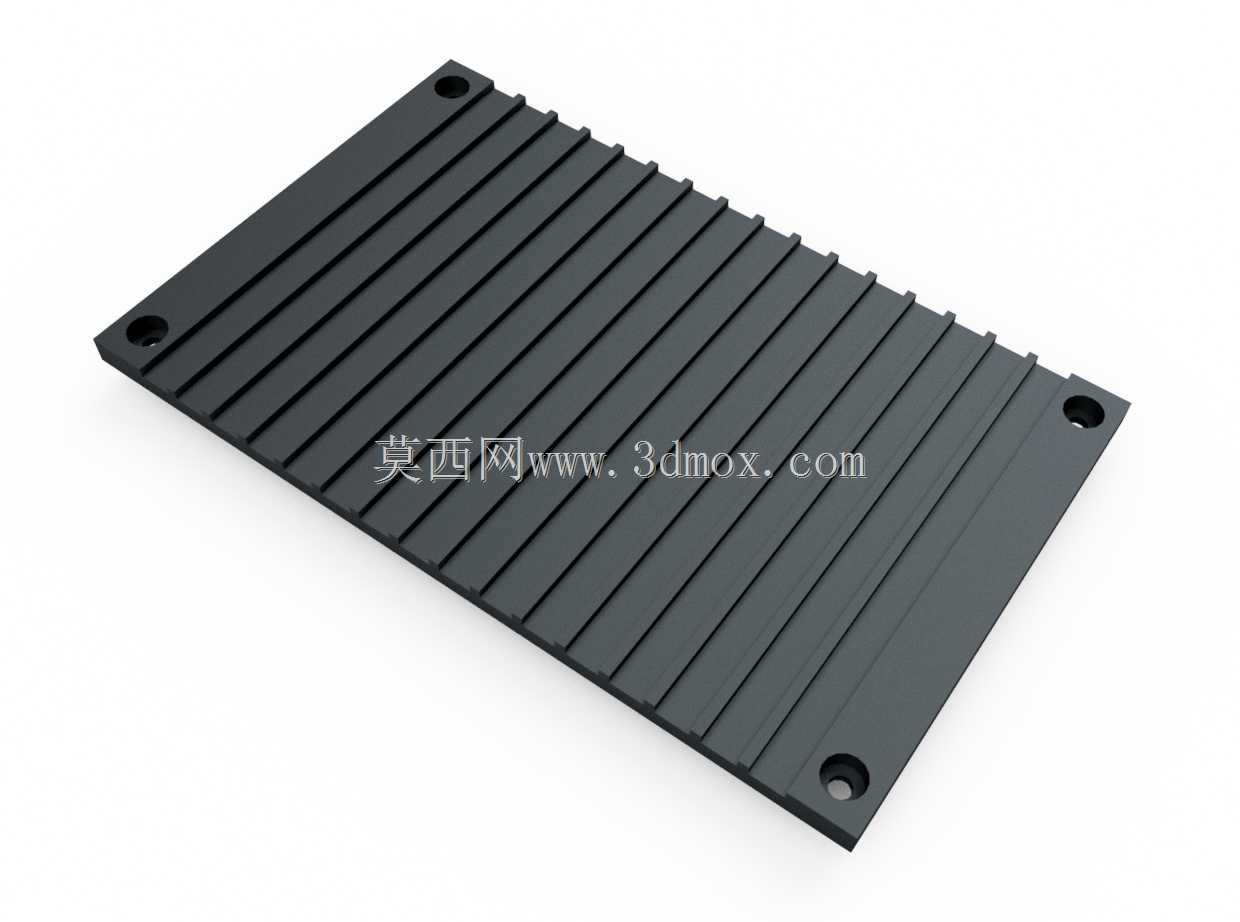

　　从功能特性上看，整个散热件采用平板式鳍片阵列布局，基底为平整的导热接触面，能够和发热核心的表面充分贴合，减少接触热阻；上方平行排布的等间距鳍片，每一片鳍片的厚度保持一致，鳍片之间的槽道深度均匀，能够让水平方向流过的空气在槽道内形成稳定的层流，持续把鳍片上蓄积的热量带走。四个角位预留的沉头安装孔，位置完全对应板卡上的固定孔位，安装时不需要额外调整对位，沉头结构可以让固定螺丝的顶面和散热件表面保持齐平，不会突出鳍片平面，避免和机箱内其他部件产生干涉。

　　设计思路上，这款结构没有做多余的异形切削，整体采用规则的矩形轮廓，基底和鳍片采用一体化成型的结构逻辑，没有额外的拼接、铆接结构，能减少不同部件之间的接触热阻，同时也简化了加工流程，适合批量挤压成型生产。在鳍片的排布上，没有采用疏密变化的非等距设计，而是保持统一的鳍片间距，这样的设计一方面是让空气流过时的阻力保持均匀，不会在局部形成紊流死角，另一方面也能让整个散热件的重量分布均匀，安装到板卡上之后不会因为局部重量过大导致板卡弯曲变形。四个安装孔的位置做了局部加厚处理，避免安装时螺丝锁紧力过大导致边角开裂，孔位的沉头深度经过匹配计算，锁紧后螺丝不会顶到下方的板卡元件，同时也能保证散热基底和发热核心之间的压紧力足够，让导热介质能够充分填充接触面的微观间隙。

　　从安装边界来看，整个散热件的外轮廓为规则矩形，四个角的安装孔中心到边缘的距离保持统一，安装时只需要对准板卡上的四个固定孔位即可，不需要额外避让板卡边缘的ESC接口位置，因为该结构在对应ESC接口的区域没有设置突出的安装柱或者延伸结构，不会和接口部件产生空间冲突。鳍片的高度保持统一，整体厚度方向的尺寸控制在常规板卡散热的允许范围内，安装后不会超出PCI/AGP类板卡的标准厚度空间，不会影响相邻插槽的部件安装。基底的接触面平面度控制在较高精度范围内，不需要额外做大面积的铣削加工就能满足导热贴合要求，鳍片的边缘做了微小的倒角处理，安装操作时不会划伤操作人员的手部，也不会刮伤板卡上的周边贴片元件。在实际选型适配时，只需要确认发热核心的尺寸在散热基底的覆盖范围内，板卡的四个固定孔位和该散热件的孔位坐标匹配，且板卡对应位置没有超出散热件厚度空间的突出元件，就可以直接安装使用，不需要额外做结构修改。这类一体化平板鳍片的散热结构，相比带复杂弯折、异形结构的散热件，空气流通的路径更顺畅，在自然对流条件下的散热效率更稳定，长期使用过程中也不容易在鳍片缝隙内积留灰尘，维护时只需要用压缩空气吹扫即可清理干净，不需要拆解散热件，适合长期无人值守的设备使用场景。
