影视道具级欧比旺光剑握持结构设计

在影视实体道具制作、主题乐园互动装置搭建以及科幻IP衍生品开发领域，光剑这类手持道具的结构还原度直接决定最终呈现效果，本次完成的欧比旺款光剑剑柄结构，完全围绕单手握持的人机交互逻辑展开设计，没有为了视觉效果牺牲实际持握的合理性。从实际使用场景来看，这类结构既可以作为1:1实体道具的加工参考，也能适配线下沉浸式体验馆的互动道具改装需求，甚至可以作为手持类工业操作手柄的科幻风格改型参考，毕竟其核心的握持防滑、分段配重逻辑，和工业手持终端的设计思路有共通之处。

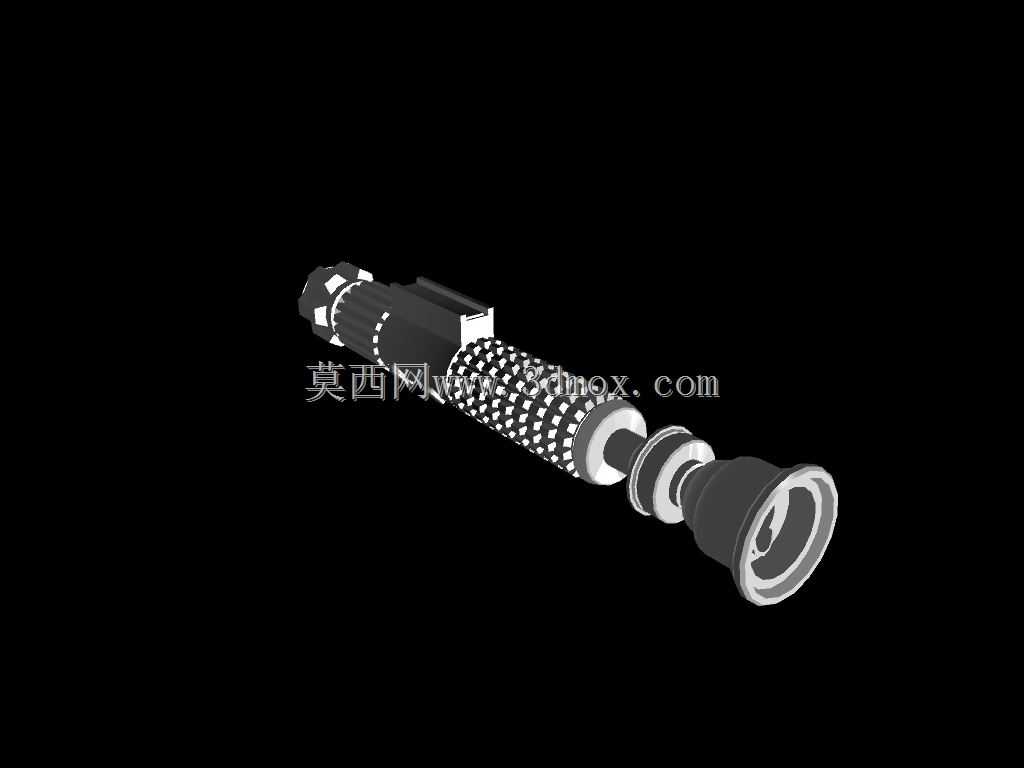

整个剑柄采用分段式同轴装配思路，从尾端的配重盖到前端的剑刃发射基座，每一段的直径差都经过持握模拟验证，靠近尾端的握持区做了密集的点阵式防滑纹理，纹理深度控制在0.8mm，既不会因为纹理过深硌手，也能保证戴薄款操作手套时的摩擦力，不会出现挥摆时滑脱的问题。中段的调节环结构做了双层嵌套设计，外层的滚花环可以独立转动，模拟原作中剑刃长度调节的操作反馈，内层则预留了走线空腔，不管是内置LED发光模块还是加装音效触发元件，都有足够的布线空间，不需要额外破坏壳体结构。

从安装边界来看，整个剑柄的最大外径控制在45mm，总长度控制在280mm，完全适配成年人单手握持的尺寸范围，尾端的配重块采用可拆卸设计，使用者可以根据自身持握习惯调整配重量，平衡前端剑刃延伸结构带来的重心前倾问题，避免长时间持握出现手腕疲劳。各段壳体之间采用细牙螺纹连接，螺纹配合公差控制在H7/g6，装配后没有明显的段差，接缝处预留0.2mm的密封槽，可以加装硅胶密封圈，适配户外演出时的防泼溅需求，避免雨天演出时内部电子元件受潮失效。

设计过程中特意规避了常见的道具建模问题，没有为了还原视觉效果做出无法实际加工的锐角结构，所有外露棱边都做了R0.5的圆角处理，避免持握或者互动过程中划伤使用者，表面的纹理分区也和实际持握的手指位置对应，食指放置的位置特意做了平滑过渡区，方便操作开关按键，拇指对应的位置预留了12mm×8mm的按键安装位，可以适配市面上常用的轻触开关或者感应式触发模块。前端的剑刃连接座做了三瓣式弹性卡爪结构，插入标准直径25mm的PC透明剑刃管后，卡爪会自动胀紧锁死，不需要额外的固定螺丝，拆卸时只需要按压外层的解锁环就能快速拔出剑刃，方便运输和更换损坏的剑刃部件。

从结构强度角度考虑，所有壳体壁厚都控制在2.5mm，既不会因为壁厚过薄导致装配时出现开裂，也不会因为壁厚过大增加整体重量，整剑装配完成后的总重量控制在650g左右，和真实的金属剑柄持握手感接近，不会出现轻飘飘的塑料感。内部的空腔做了分区设计，电池仓、音效模块仓、发光驱动板仓互相独立，中间用带穿线孔的隔板隔开，避免不同模块之间互相干扰，电池仓特意做在靠近尾端的位置，进一步优化整体配重，让持握重心落在手掌中心位置，挥摆时的惯性更符合真实金属道具的手感。

在细节还原上，剑柄表面的金属质感分色区域都做了结构上的高低差，不需要后期额外做遮盖喷涂，加工时直接采用不同表面处理工艺就能实现分色效果，比如防滑纹理区采用喷砂氧化处理，调节环采用亮面镀铬处理，尾盖采用拉丝处理，不同区域的质感差异通过结构本身就能区分，降低后期表面处理的难度。所有的装饰性凸点都和壳体做了一体化设计，没有采用后期粘贴的小零件，避免使用过程中出现零件脱落的问题，适配高频次的演出、互动使用场景，减少后期维护的工作量。
