车载工业环境集成式液位检测装置

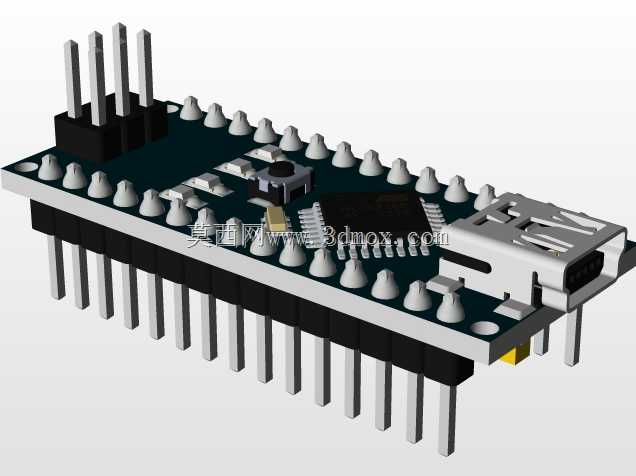

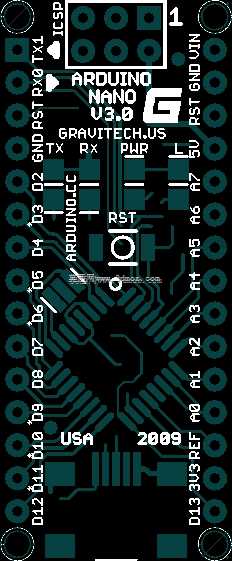

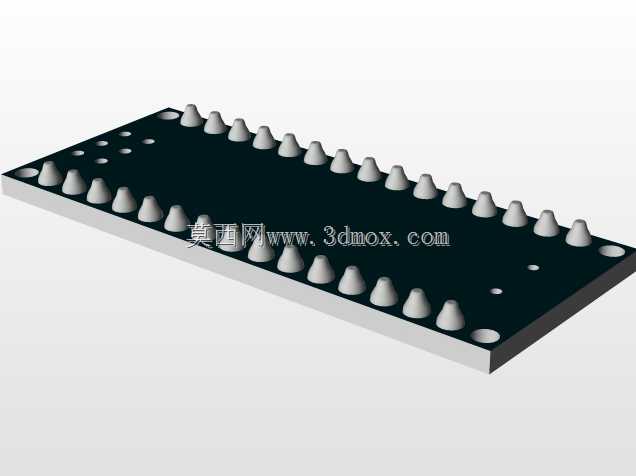

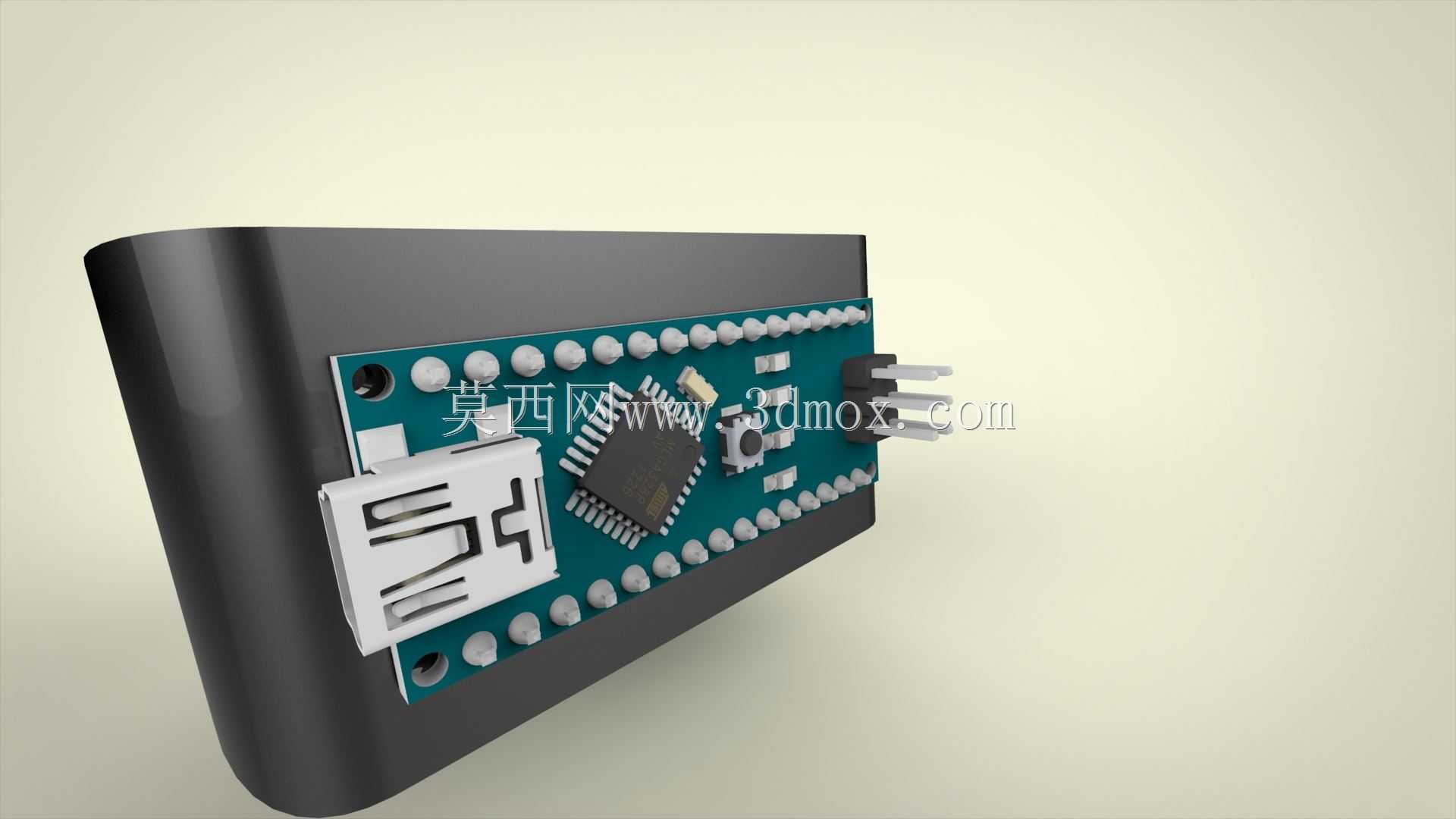

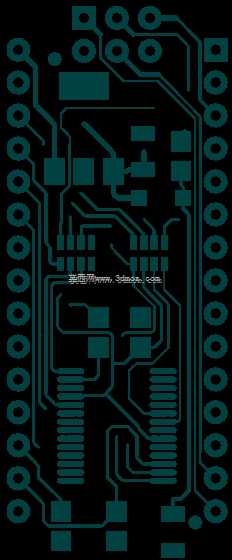

这套液位检测装置的开发初衷，是解决车载场景以及常规工业作业环境下，储液罐液位实时监测的痛点——很多工程车辆、工业产线的储液单元要么安装位置隐蔽，人工巡检存在视线盲区，要么作业环境存在高温、溅液等风险，人工读数不仅效率低，还容易出现人为误差，甚至带来安全隐患。整套装置的核心控制单元选用Arduino Nano开发板，选型阶段其实对比过多款同级别控制板，最终敲定这款的核心原因是其外设兼容性极强，板载资源足够支撑传感数据采集、简单运算、信号输出的全流程需求，而且板卡尺寸紧凑，不需要额外做复杂的外围电路裁剪，对于嵌入式集成的场景来说，能大幅缩减结构设计的避让空间。

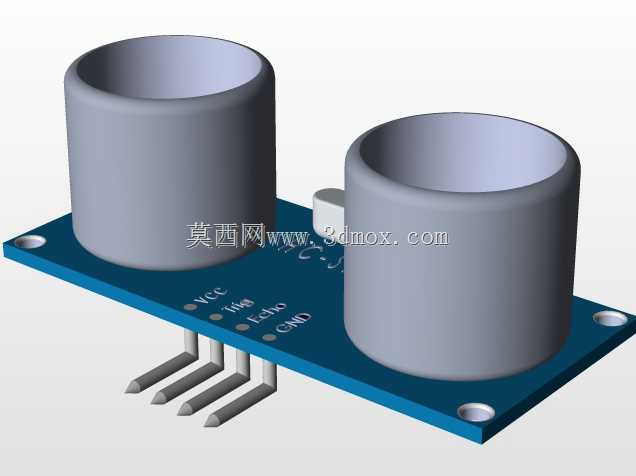

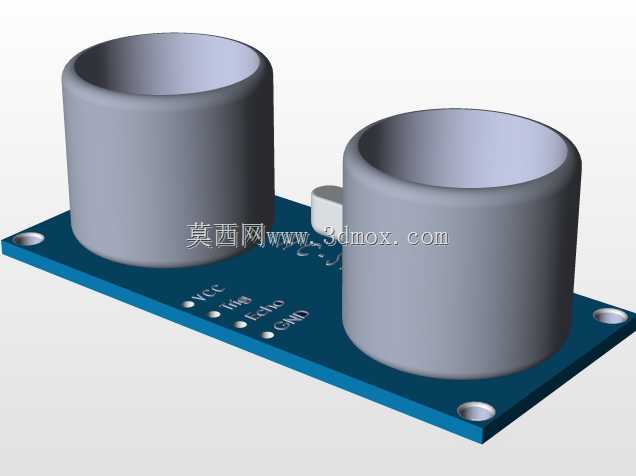

传感单元搭配的是HC-SR04超声波模块，这个选型的考量点在于，非接触式的检测方式不需要直接接触被测流体，不管储液罐里存储的是燃油、冷却液还是工业制程用的各类水剂，都不会因为流体的腐蚀性、粘附性影响传感器寿命，相比投入式、浮球式的检测方案，后期维护的工作量要小很多。传感器的测距数据会直接传输给控制板，板载程序会结合预先录入的储液罐内部尺寸参数，通过算法换算成当前液位高度、剩余流体体积，不需要额外搭配运算单元，就能直接输出用户需要的可读数据，整套逻辑的代码可以直接烧录在Nano板的存储中，不需要外挂存储模块，进一步压缩了整体的硬件体积。

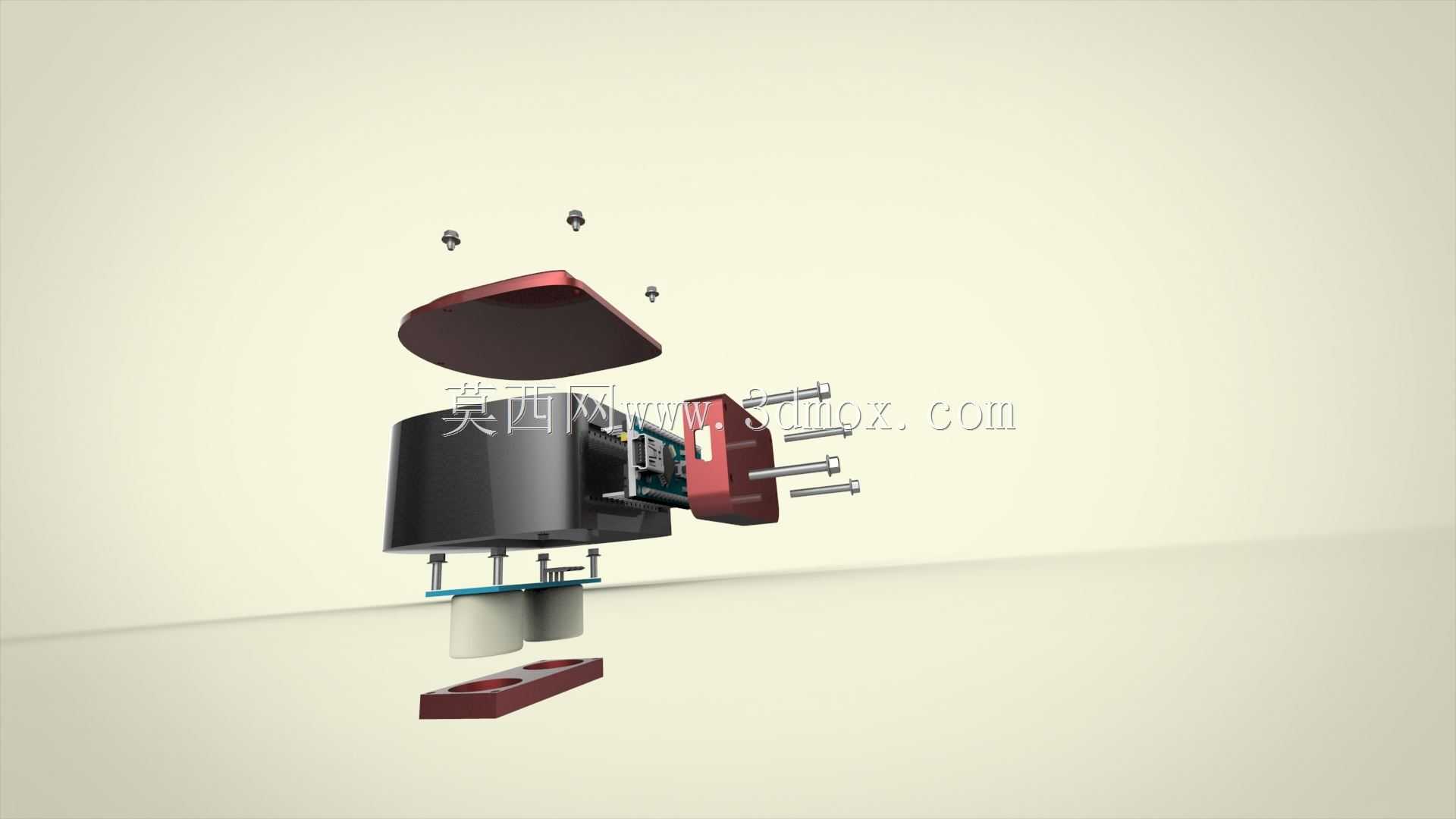

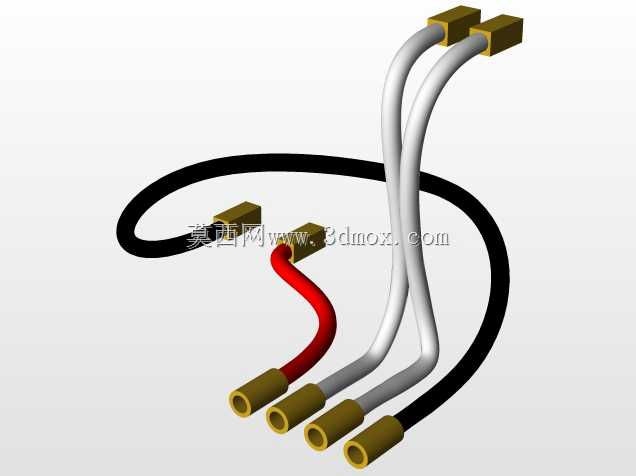

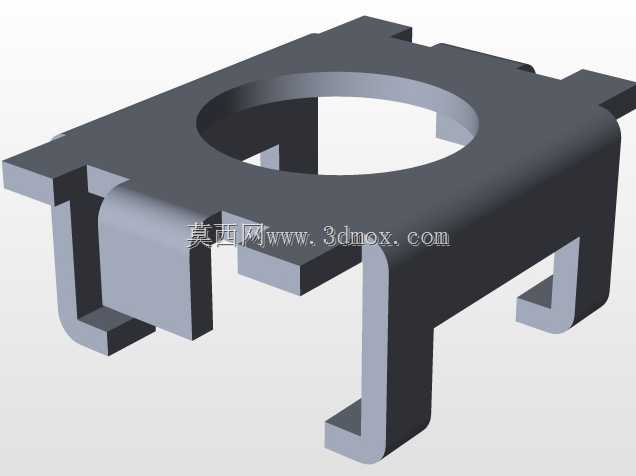

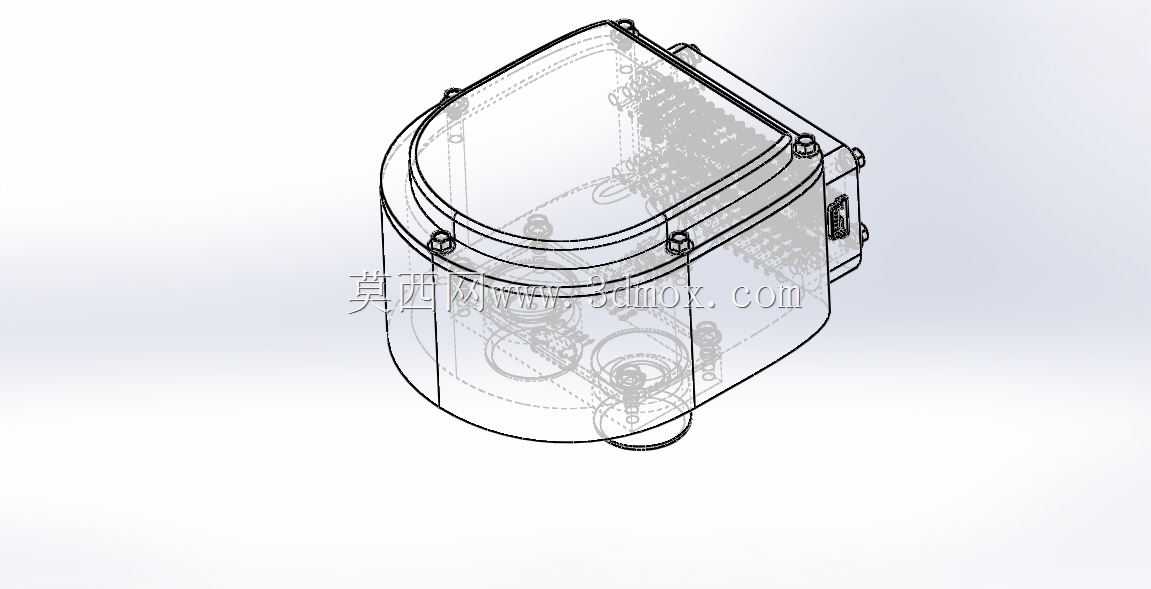

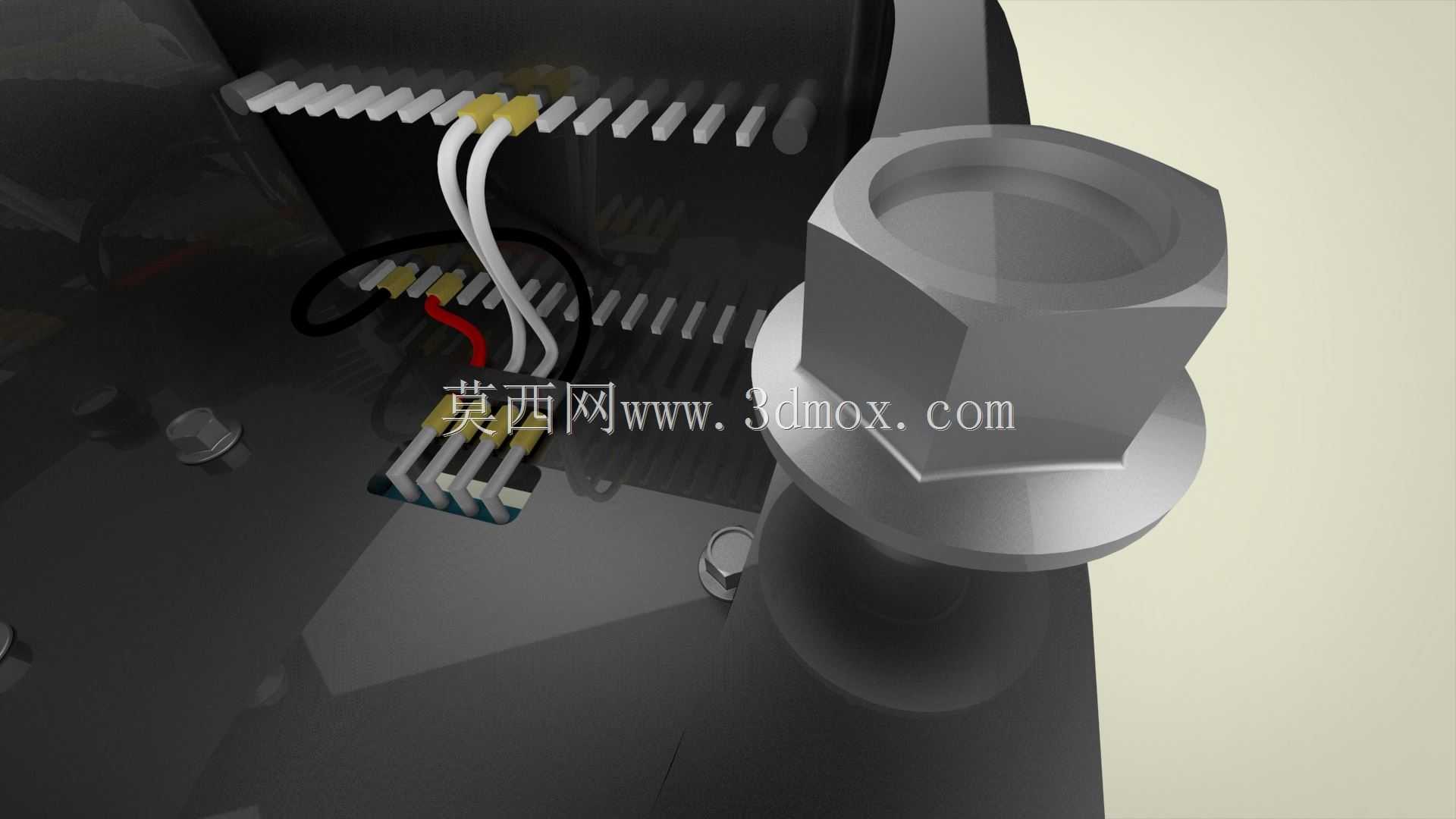

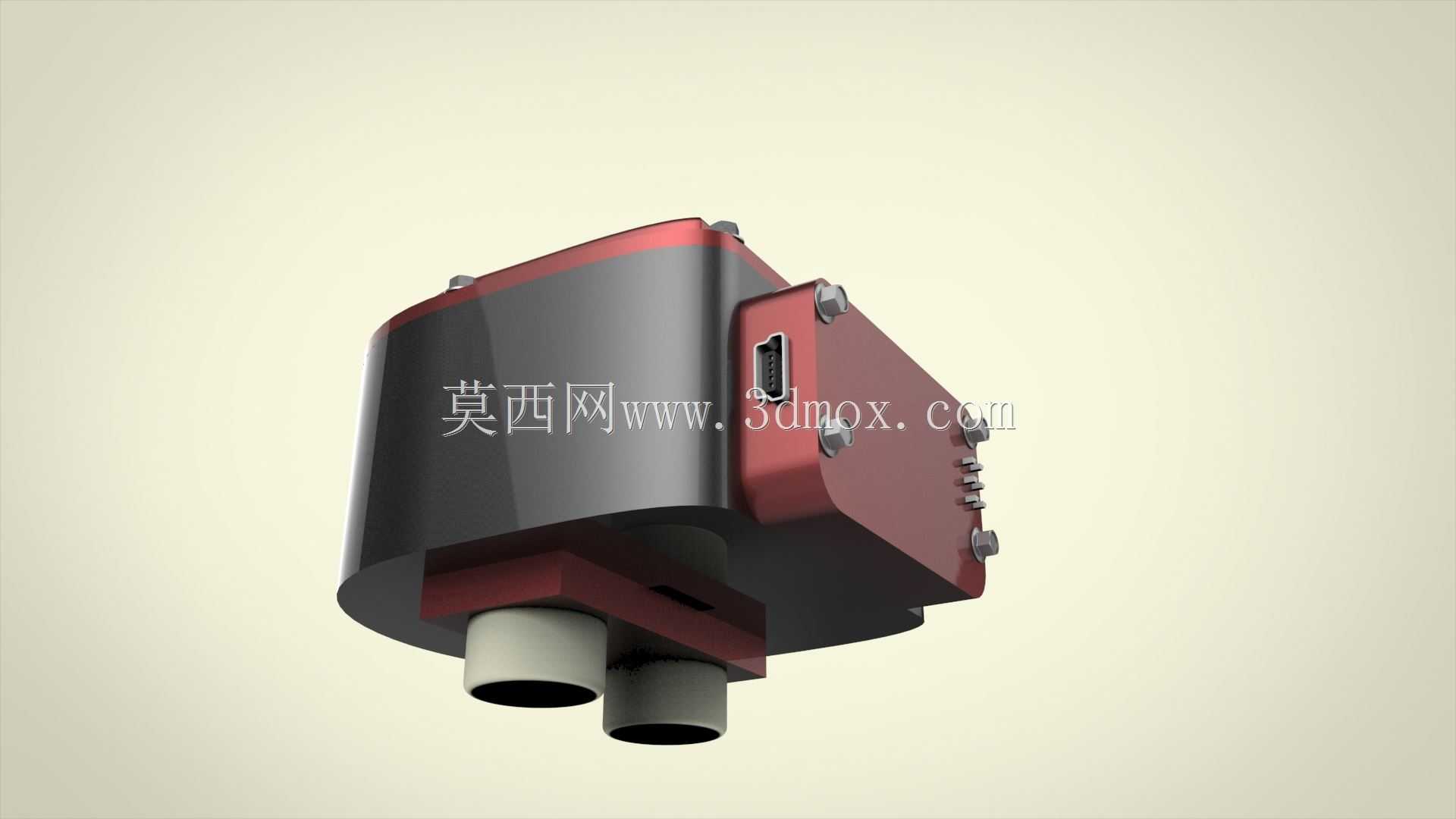

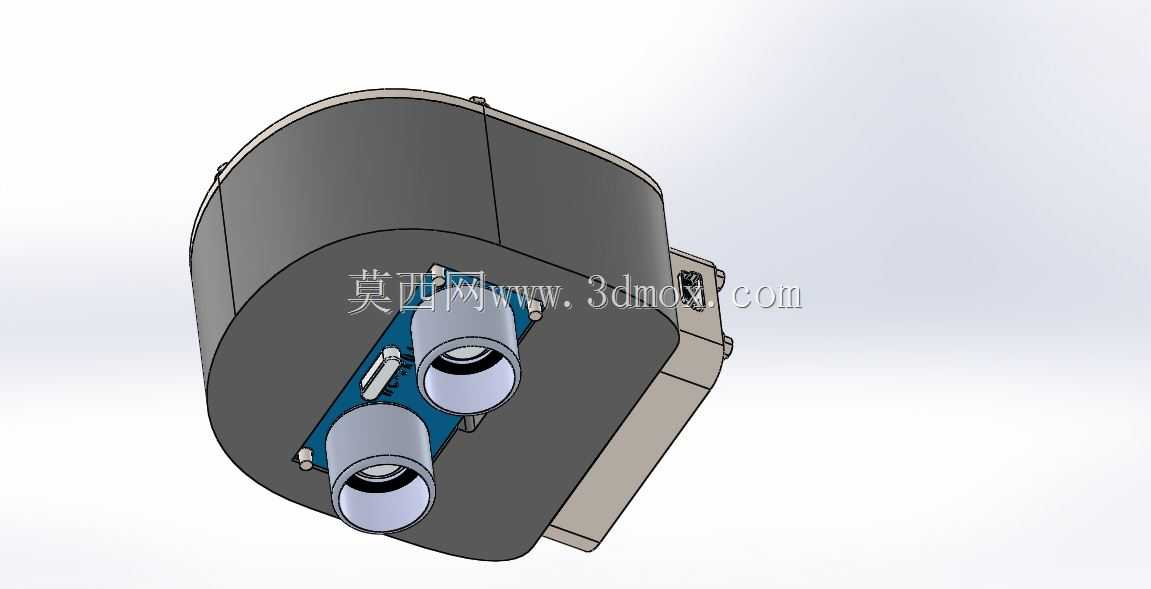

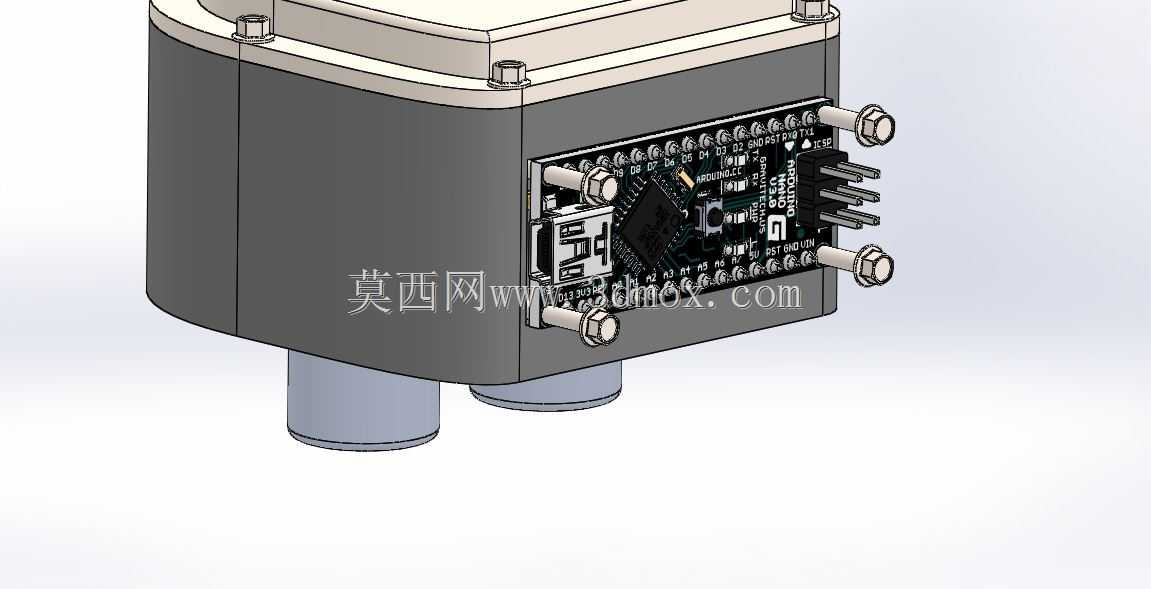

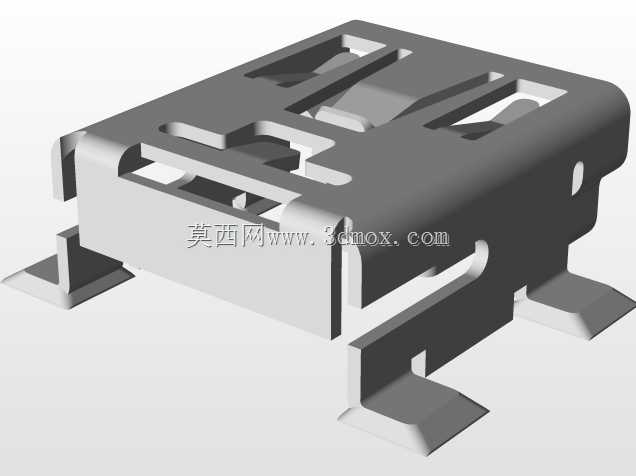

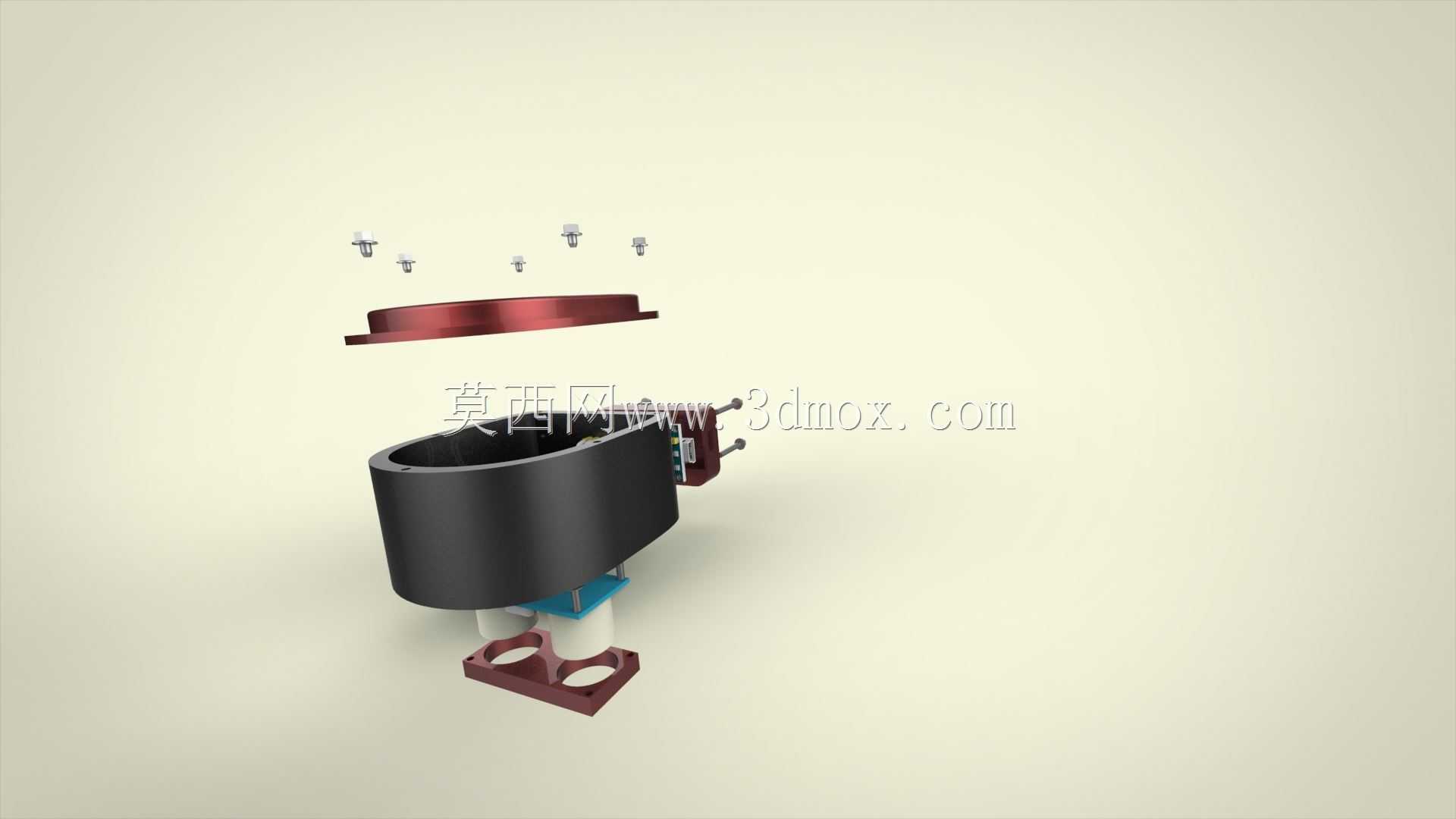

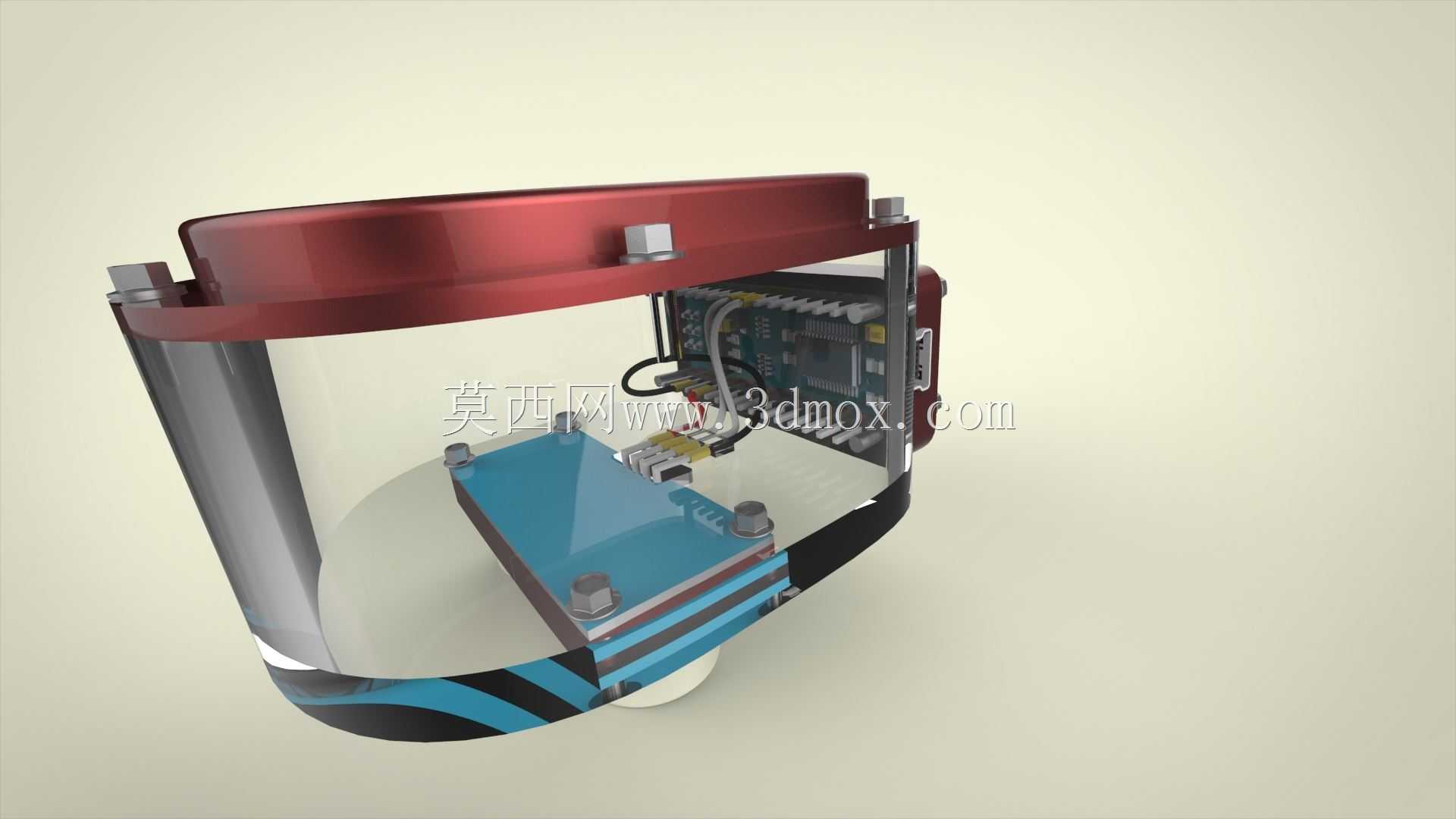

结构设计上，整套装置做了分层堆叠的集成化处理：控制板和传感器模块通过定制的卡接支架固定，支架预留了标准的纳米卡连接位，不需要额外做焊接或者复杂的紧固件连接，装配的时候只需要对准卡位按压就能完成模块固定，后期如果需要更换传感器或者升级控制板，徒手就能完成拆装，不需要专用工具。装置的供电设计走的是通用USB接口，适配常规5V直流供电，不管是直接接车载的USB供电口，还是接工业控制柜的标准USB供电端口都能正常工作，不需要额外配置专用的电源转换模块，供电线路可以直接顺着车辆或者设备的原有线束走线，不需要单独布设供电回路，能很好地融入现有设备的控制系统中，不会因为加装检测装置破坏原有设备的线路布局。

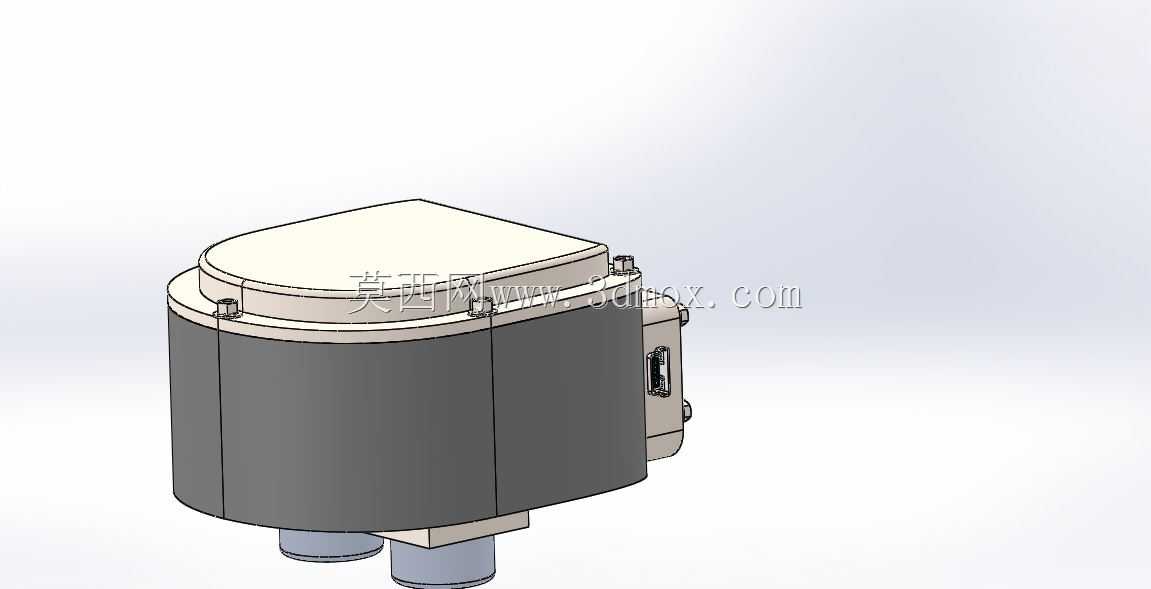

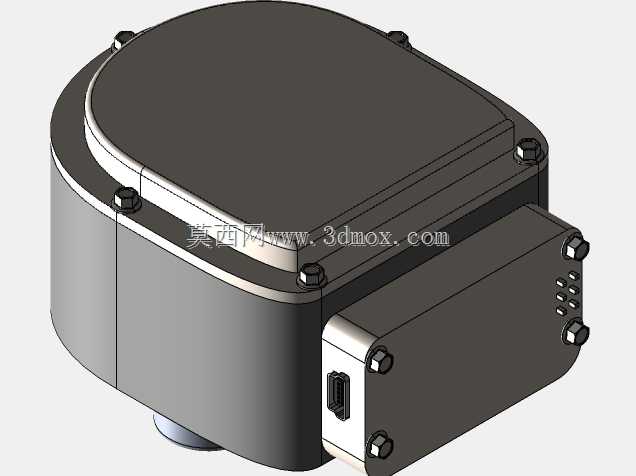

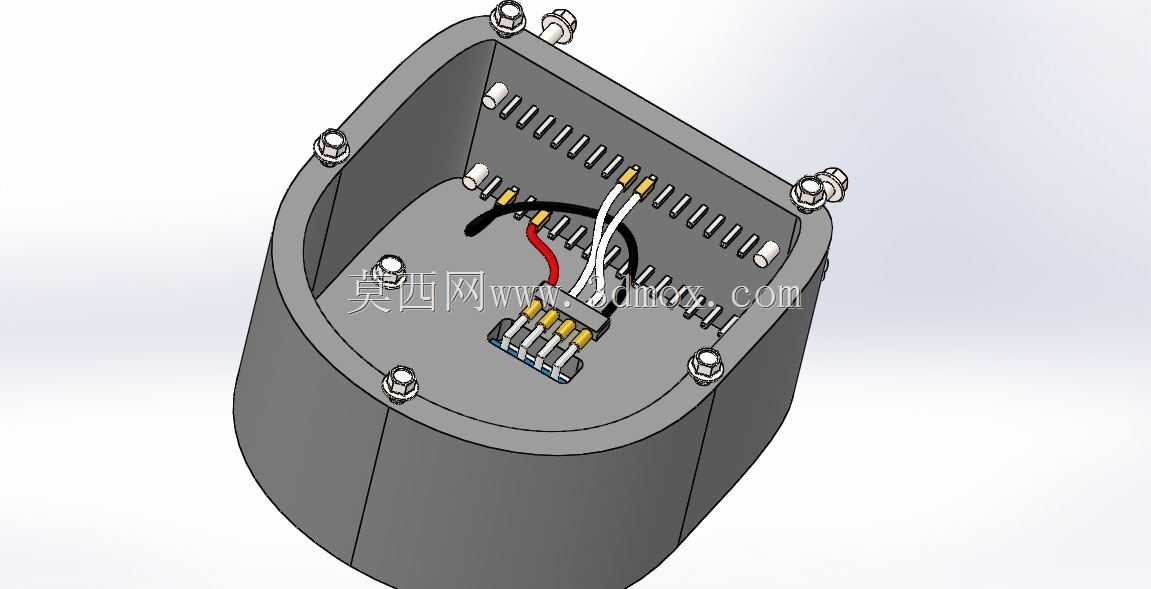

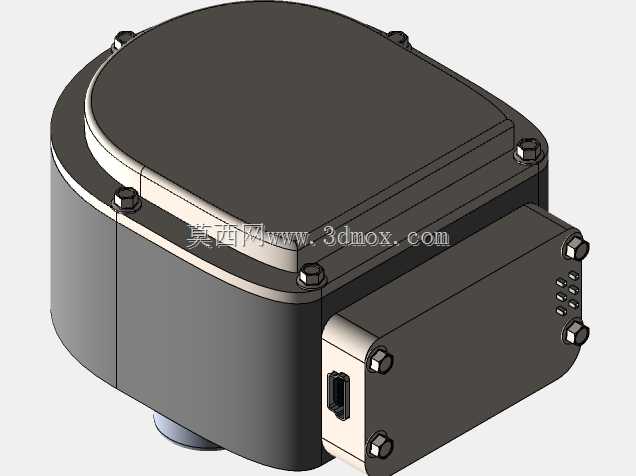

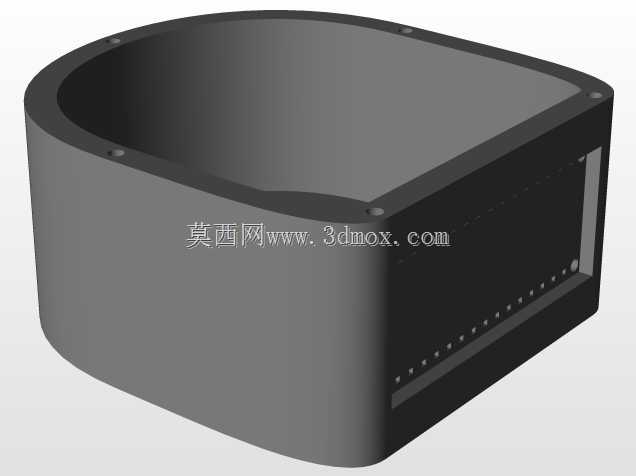

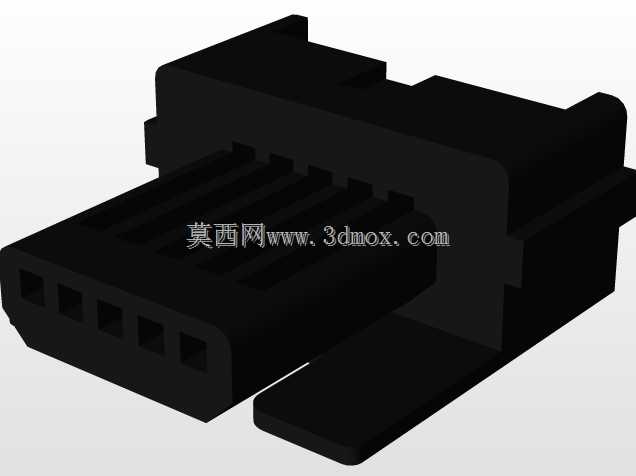

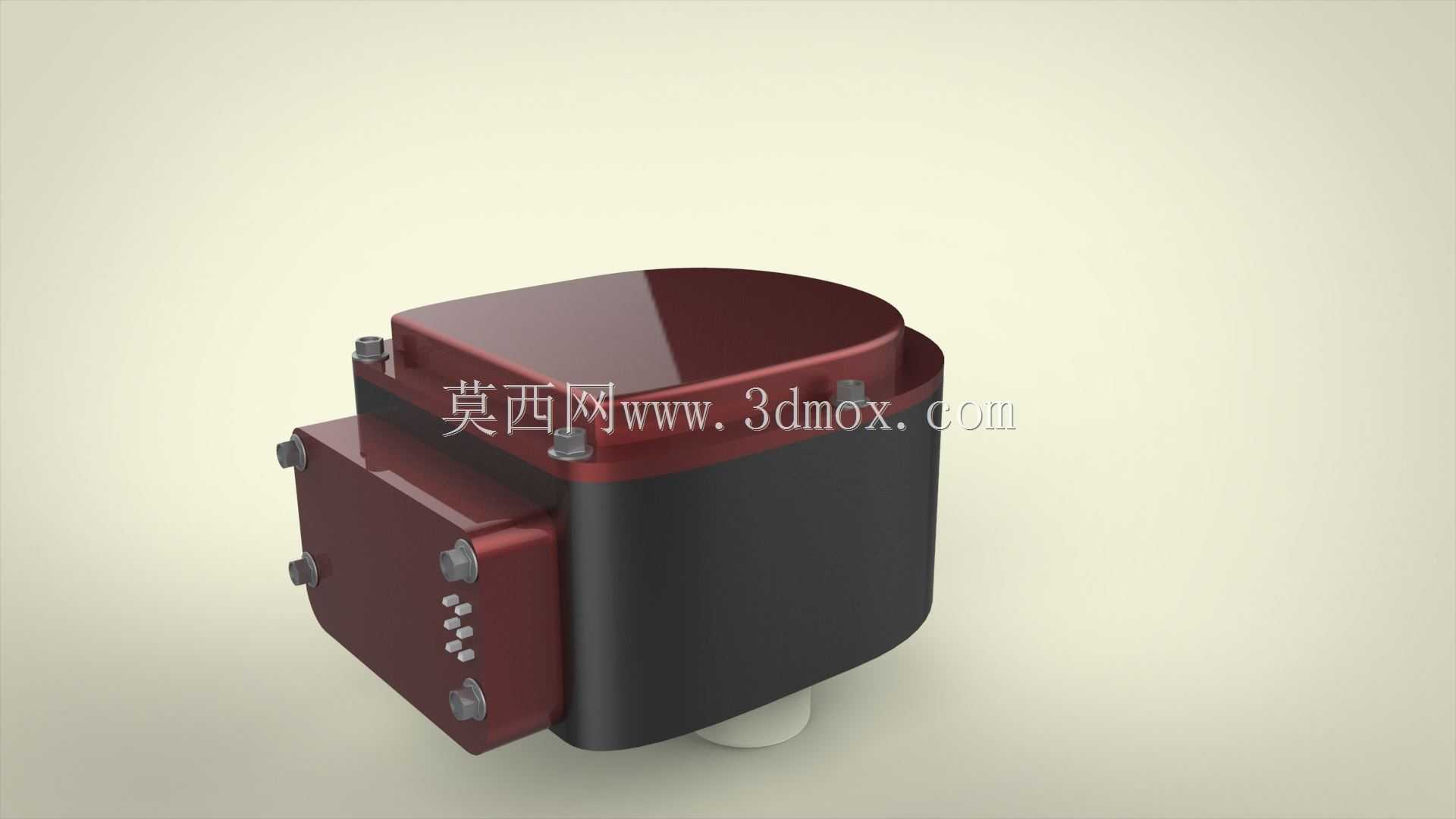

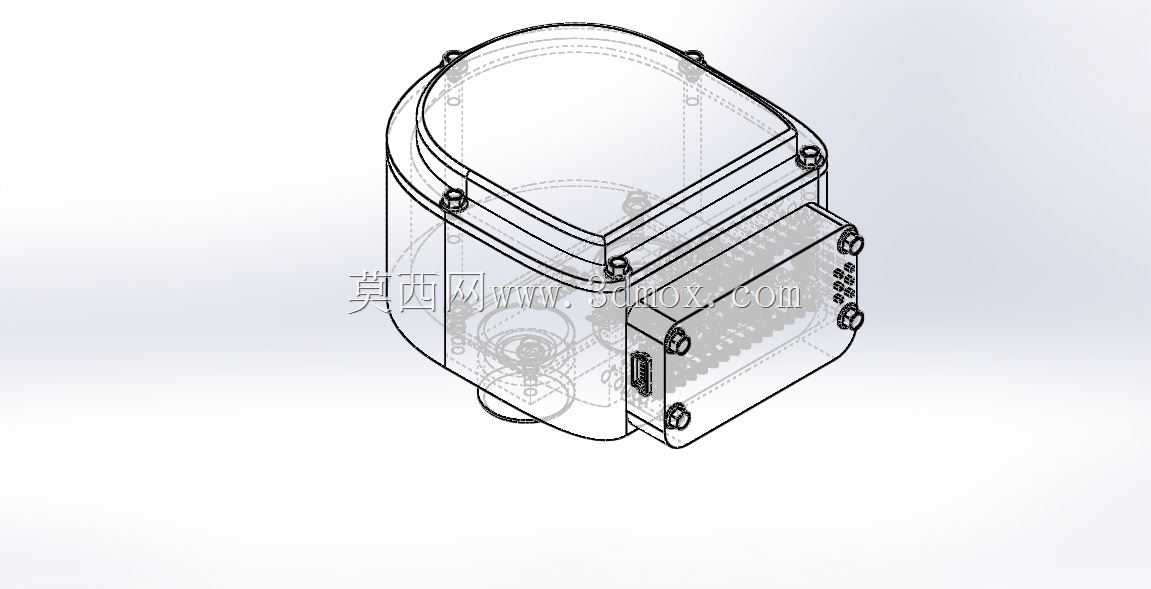

安装边界方面，整套装置的外壳做了圆角处理，所有外接的接线端子都布置在壳体的同一侧，安装的时候只需要在储液罐顶部预留对应尺寸的安装孔位，通过壳体自带的四个螺栓固定柱就能完成锁紧固定，不需要额外做焊接或者粘接固定，安装孔位的间距做了通用化设计，能适配市面上绝大多数常规尺寸的工业储液罐、车载储液箱的顶部安装位。壳体的上盖做了快拆设计，后期如果需要调试程序、更换模块，只需要拧下侧边的两颗固定螺丝就能打开上盖，不需要把整个装置从储液罐上拆下来，现场调试的便利性很高。装置的信号输出端预留了通用的串口接线位，可以直接对接车辆的行车电脑或者工业设备的PLC控制系统，把实时液位数据同步到设备的总控系统中，不需要额外加装信号转换模块，就能实现液位数据的远程监控、低液位预警等功能，不管是用在工程车辆的燃油、冷却液液位监测，还是工业产线的储液罐液位监控，都能直接适配，不需要做大规模的结构或者电路修改。

实际使用过程中，这套装置的检测精度能满足绝大多数工业场景和车载场景的需求，非接触式的检测方式不会干扰储液罐内部的流体状态，也不会因为流体流动、罐体振动出现检测数据跳变的问题，集成化的结构设计让整套装置的抗振性能完全匹配车载场景的使用要求，不会因为车辆行驶过程中的颠簸出现模块松动、接线脱落的问题。
