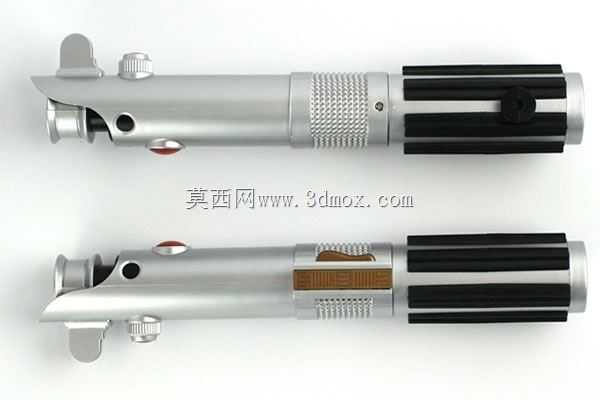

影视道具级天行者光剑手柄结构三维数模

这款手持道具的结构设计完全贴合影视原作的握持逻辑，整体采用分段式筒体结构，主体承力段选用6系铝合金材质做阳极氧化银面处理，握持区滚花纹理的节距控制在0.8mm，深度0.15mm，既保证长时间握持的摩擦力，又不会硌手影响持握手感，对应实际使用场景中cosplay演出、主题展陈、收藏把玩三类核心需求，不同场景下的结构强度冗余做了差异化预留：展陈场景下内部可预留LED发光模组的安装腔，腔体内径22mm，可容纳常规18650电池组与驱动电路板，侧壁预留1mm厚度的走线槽，避免线路挤压磨损；演出使用场景下可在前端做快拆接口，适配不同长度的PC发光剑刃，接口处采用三枚M2顶丝做周向固定，保证挥舞过程中剑刃不会出现径向晃动。

从结构拆分逻辑来看，整个手柄分为前端出刃座、控制开关段、握持滚花段、尾盖电池仓四个独立模块，各模块之间采用M18×1细牙螺纹连接，螺纹配合长度控制在8mm，既保证连接强度，又方便日常拆解维护，前端出刃座处的弧形护翼结构做了R3圆角处理，避免持握切换动作时划伤手部，控制开关段的两枚功能按键采用沉台设计，按键表面比筒体外圆低0.3mm，防止日常放置或者持握过程中出现误触，红色功能按键对应发光触发，银色旋钮对应亮度调节，旋钮的阻尼力矩控制在0.15N·m，调节时的段落感清晰，不会出现空转打滑的问题。

尺寸边界上，手柄整体长度控制在280mm，最大外径38mm，尾盖处做了15°的锥面收窄，适配不同手型的握持习惯，筒体上的黑色装饰条采用嵌入式安装，卡槽深度1.2mm，装饰条选用ABS材质做哑光黑处理，与银色筒体形成明确的视觉分层，装饰条与筒体表面的高度差控制在0.1mm以内，不会出现凸起剐蹭的问题。中段的铜色装饰铭牌采用背胶+定位销双重固定，定位销直径1.5mm，插入深度2mm，保证长期使用不会出现铭牌移位脱落的问题。

设计过程中优先考虑了手持状态下的动平衡，将整体重心控制在距离尾端110mm的位置，正好落在握持区的中心位置，长时间单手持握不会出现前端坠手的问题，内部腔体的走线做了分层设计，电池仓与电路板仓之间设置2mm厚的绝缘隔板，隔板上预留穿线孔，孔边做R1圆角处理，避免穿线时刮破线材绝缘层，尾盖处设置防水胶圈槽，槽宽1.5mm，深度1.2mm，适配1.5mm线径的丁腈橡胶O型圈，可实现日常泼溅防护，满足户外演出使用的环境需求。

针对收藏把玩的场景，各零件的表面处理公差控制在±0.02mm，螺纹配合的间隙控制在0.05mm以内，组装后整体的同轴度误差不超过0.1mm，旋转各段筒体时无卡顿、无旷量，表面的金属质感还原度拉满，滚花段的纹理做了等距排布，周向无错位，视觉上的精致度符合高端收藏道具的品质要求。开关按键的按压行程控制在1.2mm，按压力度控制在3N，触发反馈清晰，不会出现软塌或者卡键的问题。前端剑刃接口的内孔做了0.5°的锥度导向，安装剑刃时可以快速对准，不需要反复调整位置，顶丝的端面做了尼龙垫镶嵌，固定剑刃时不会刮花PC剑刃的表面，同时保证足够的锁紧摩擦力，常规挥舞动作下剑刃不会出现松脱。
