汽车通风盘式制动结构三维设计

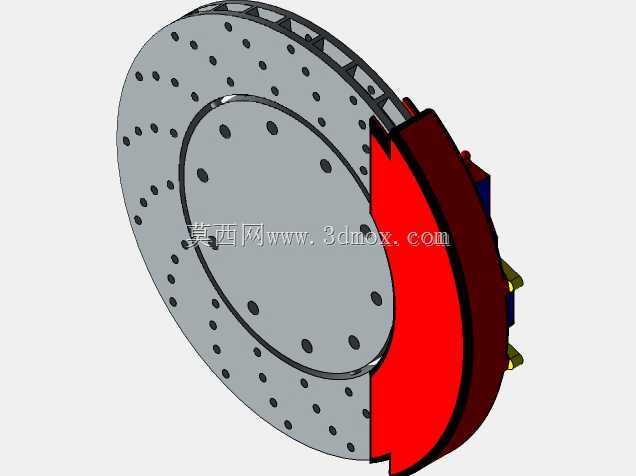

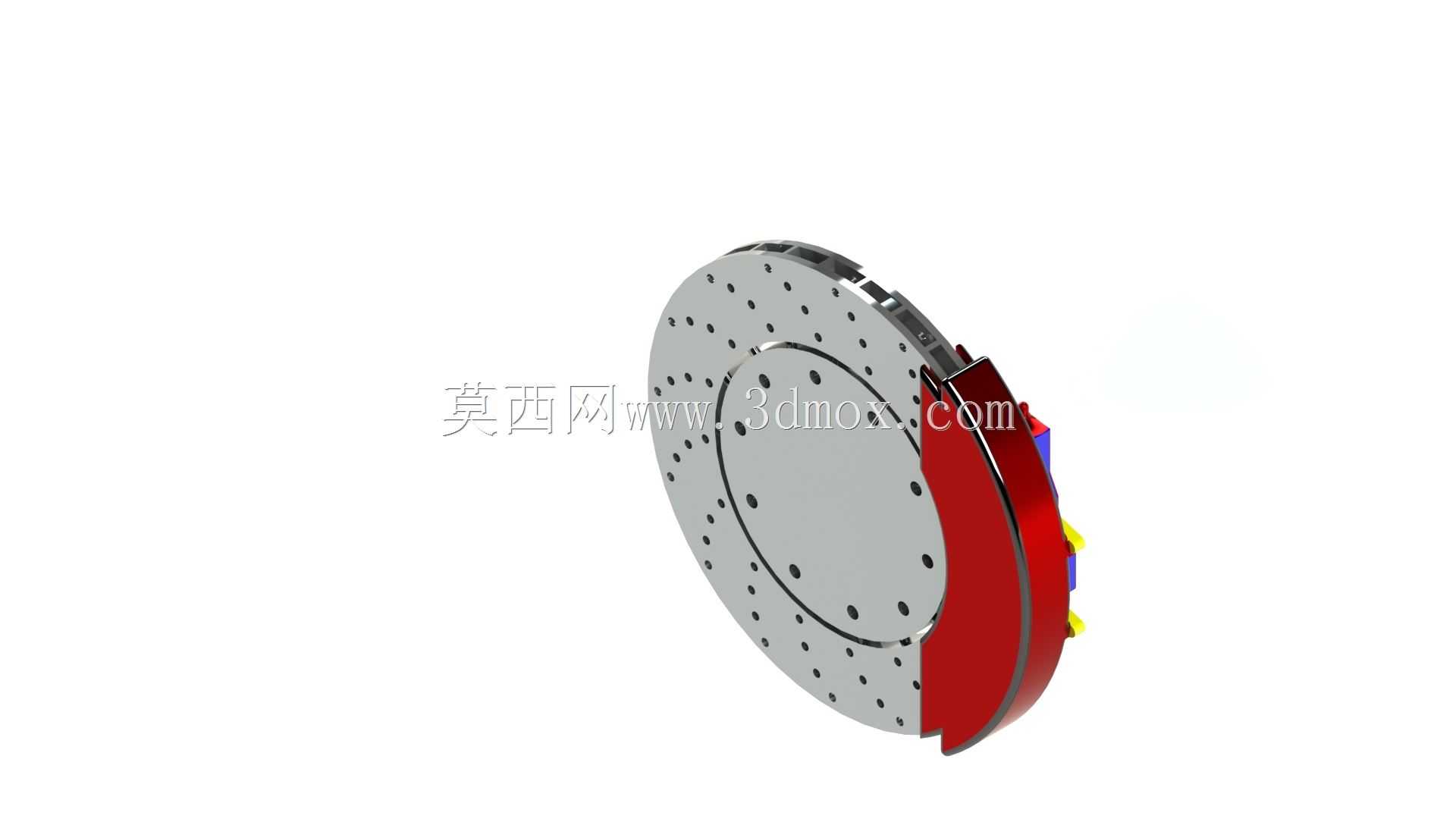

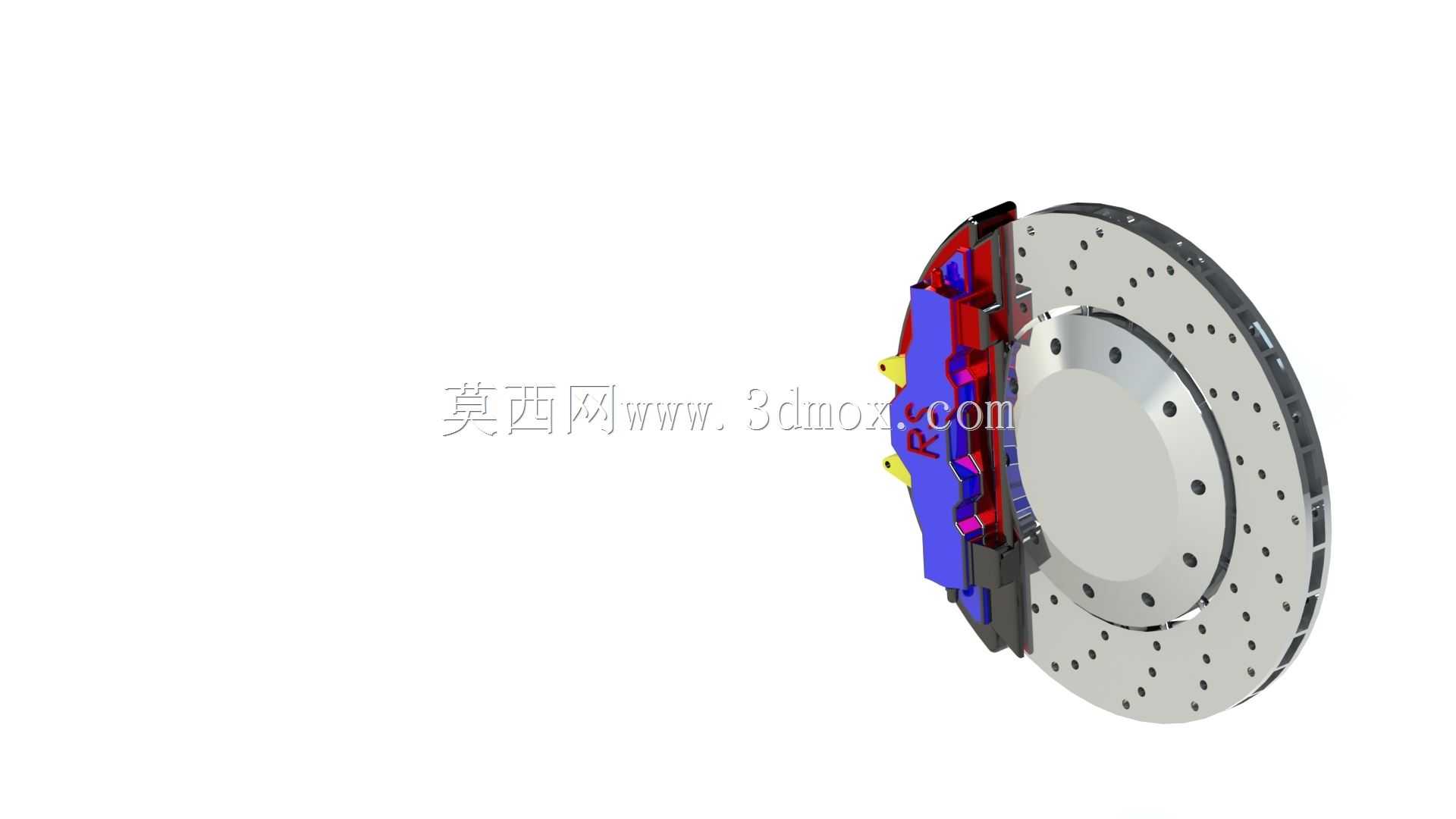

在乘用车与轻型商用车的底盘制动系统选型中，盘式制动结构凭借散热效率高、制动稳定性强、热衰退幅度小的特性，已经逐步替代传统鼓式制动成为主流配置，这套三维结构完整还原了浮动钳式通风盘制动器的全部装配关系，可直接用于底盘制动系统的匹配校核、运动干涉验证以及教学演示场景。从实际装车场景来看，该结构适配常规前置前驱家用车型的前轮安装位，也可根据轮辋尺寸调整参数后适配部分四驱车型的后轮制动位，日常行驶中承担车辆减速、驻车辅助、紧急工况下制动力输出的核心作用，相比实心盘结构，通风盘的内部导风槽可在车辆行驶时利用轮腔气流带走制动摩擦产生的热量，连续制动工况下能将制动盘工作温度控制在合理区间，避免因温度过高导致摩擦系数骤降引发的制动距离拉长问题。从设计思路层面拆解，这套结构采用浮动卡钳布局，相比固定卡钳结构减少了一半的活塞数量，整体重量更轻，安装所需的轮腔空间更小，制动时卡钳可沿导向销小幅轴向滑动，自动补偿摩擦片磨损产生的间隙，无需频繁调整制动间隙，降低后期维护工作量。制动盘本体采用钻孔通风结构，盘面的钻孔一方面可以快速排出摩擦片与盘面摩擦产生的磨屑，避免磨屑夹在摩擦副之间引发制动抖动，另一方面也能提升散热效率，同时在雨天行驶时可快速破除盘面水膜，缩短湿滑路面的制动响应时间。安装边界方面，制动盘中心定位孔与轮毂轴承轴头采用H7/h6的过渡配合，安装孔位的节圆直径匹配常规五孔轮毂的安装参数，卡钳支架的安装位适配转向节的预设安装凸台，装配后制动盘的端面跳动量需控制在0.05mm以内，避免制动时出现方向盘抖动的问题。卡钳部分的结构包含活塞、密封圈、防尘套、内外摩擦片、导向销、放气螺钉等细节，活塞采用铝合金材质降低簧下质量，密封圈除了密封制动液之外，还可在制动解除时带动活塞回位，控制摩擦片与制动盘之间的预留间隙在0.1mm左右，既避免间隙过大导致制动踏板行程过长，也防止间隙过小引发的拖滞磨耗问题。摩擦片的背板设置有减震消音片，可降低制动时的高频振动噪音，摩擦片上设置有磨损极限报警的金属弹片，当摩擦材料磨损到极限厚度时，弹片会与制动盘接触发出尖锐提示音，提醒驾驶员及时更换摩擦片。在结构建模过程中，所有配合面的公差都按照实际装车要求进行了预留，卡钳与制动盘之间的安全间隙、导向销的滑动行程、活塞的最大推出距离都经过运动仿真验证，不存在运动干涉问题，可直接导出工程图用于样件试制，也可导入整车动力学模型中进行制动性能的仿真计算，匹配ABS系统的控制参数标定。对于三维建模从业者而言，这套结构的建模过程覆盖了旋转特征、阵列特征、装配约束、运动仿真等多个常用机械建模操作，可作为盘类装配结构的建模参考；对于底盘设计人员而言，该结构的尺寸参数可直接作为同级别车型制动系统选型的参考基准，缩短前期方案设计的周期。需要注意的是，实际装车应用中，制动盘的材质通常采用灰铸铁添加少量合金元素，保证高温下的结构强度与耐磨性能，摩擦片的摩擦系数需要根据整车整备质量、最高车速等参数进行匹配，避免出现制动力不足或者制动过于灵敏的问题，卡钳的制动液腔需要满足耐压要求，在15MPa的工作压力下不能出现渗漏问题，所有橡胶密封件都需要采用耐制动液腐蚀的材质，保证长期使用的可靠性。
