船舶用齿条式转向传动构件设计

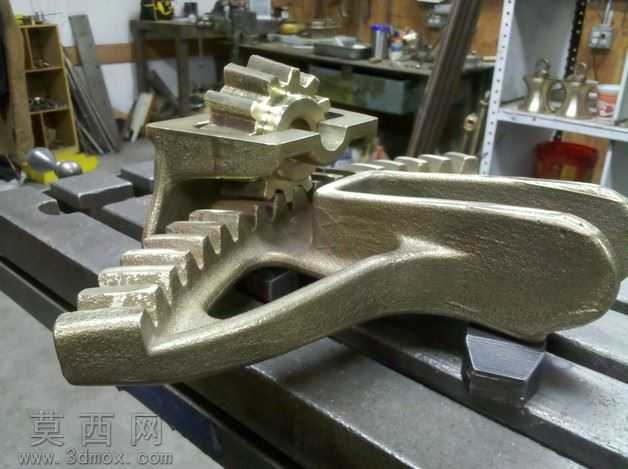

本模型为小型船舶配套的转向传动核心构件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循铸造件的工艺特性进行结构设计，整体构件采用一体化铸造成型思路，将齿轮啮合段、齿条传动段、安装基座部分整合为单一整体结构，避免了多零件装配带来的传动间隙与结构强度问题。建模阶段首先绘制整体轮廓的草绘截面，针对齿条段的齿形参数，按照标准渐开线齿形进行阵列排布，保证齿距均匀、齿形啮合间隙控制在合理公差范围内，与上部的扇形齿轮构件可实现顺畅的啮合传动，转动过程中无卡滞、无跳齿风险。上部的扇形齿轮与下部齿条的啮合行程经过精准测算，匹配小型船舶转向所需的舵叶转动角度范围，满足猫小船类小型船舶的转向操作行程需求。材质设定上模拟铸铜合金的金属质感，渲染阶段调整材质的粗糙度、金属度参数，还原铸造件表面细微的颗粒质感与金属光泽，同时对齿形啮合面做轻微的高光处理，体现机加工配合面的工艺特征。结构设计上，构件主体设置有镂空减重槽，在保证整体结构强度、满足铸造工艺壁厚要求的前提下，尽可能降低构件自身重量，减少转向操作时的阻力；基座部分设置有对应的安装定位面，可与船体的转向基座实现精准定位装配，安装孔位的位置公差经过参数化校验，保证装配时的同轴度与位置精度。设计过程中同步考虑了后续的模具制作方案，模型拔模角度统一设置为符合砂型铸造与3D打印临时模具的工艺要求，可直接导出用于模具分模设计，适配小批量铸件生产的需求，构件的所有棱边均做了铸造圆角处理，避免铸造过程中出现应力集中、浇不足等工艺缺陷，同时提升构件使用过程中的结构抗冲击性能，适配船舶水上航行时的复杂受力工况。
