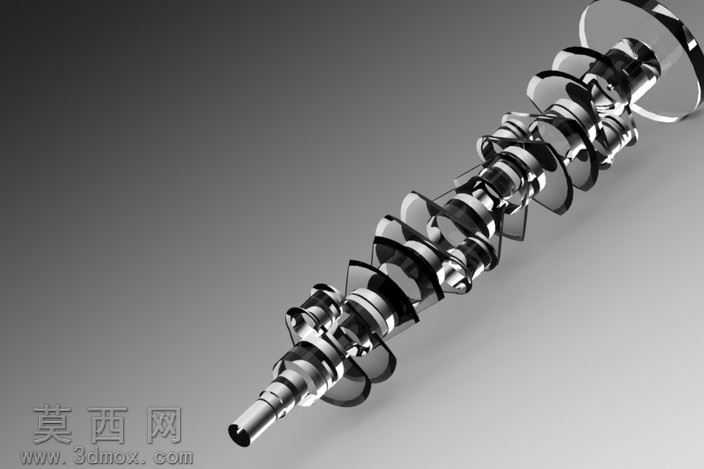

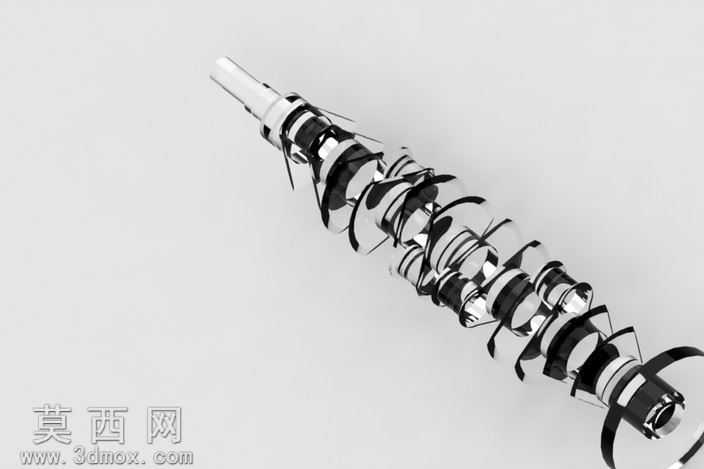

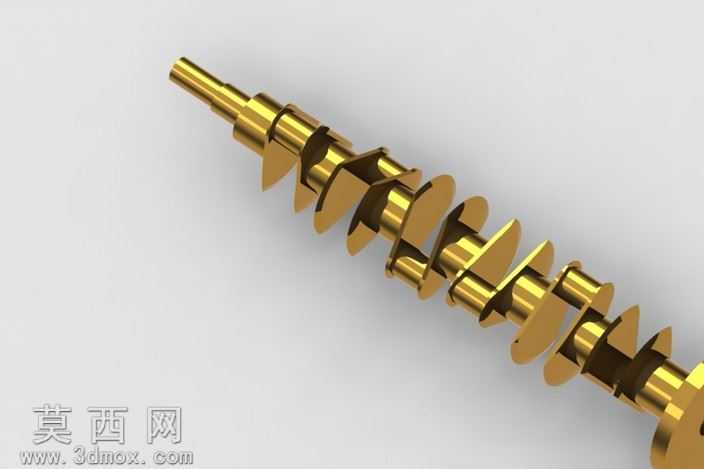

V12发动机高精度曲柄轴结构三维设计

本作品为V12发动机配套的曲柄轴三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的设计规范，首先基于V型12缸发动机的点火顺序、缸心距、曲柄半径等核心参数，在三维建模环境中完成基准轴、各曲柄销、主轴颈的定位布局，确保12个曲柄销按照V12发动机的相位角要求均匀排布，满足各缸做功行程的配气与动力输出时序匹配。建模阶段采用参数化草图驱动特征的方式，先绘制各轴段的回转截面轮廓，通过回转特征生成主轴颈、曲柄销的基础回转体结构，再针对曲柄臂部分进行轮廓优化，根据曲轴动平衡要求设计曲柄臂的配重结构，通过拉伸、切除、圆角过渡等特征完成曲柄臂的成型，所有轴段衔接处均按照机械设计标准设置卸荷圆角，避免应力集中导致的部件疲劳失效。材质渲染阶段，针对曲轴的金属材质特性，赋予高抛光合金钢材质属性，调整金属粗糙度、反射率参数，还原锻钢曲轴经精加工后的金属光泽质感，对各轴颈工作面与非加工面设置差异化的材质表现，突出零件的加工工艺特征。结构设计上充分考虑曲轴的实际工作工况，预留了润滑油道的贯通结构，各主轴颈与曲柄销之间的油道连通路径完全符合实际润滑系统设计要求，同时对曲轴的自由端、输出端的连接结构进行了精细化建模，还原了键槽、法兰连接孔等装配特征，确保模型可直接用于虚拟装配、运动仿真等后续环节。整体建模过程严格控制特征公差，各轴段的同轴度、圆柱度等形位公差均在建模参数中进行了约束，既保证了模型的视觉写实效果，也具备工程应用的参考价值，能够直观展现V12发动机曲柄轴的复杂空间结构与设计逻辑。
