可调式焊接支撑工装架结构设计

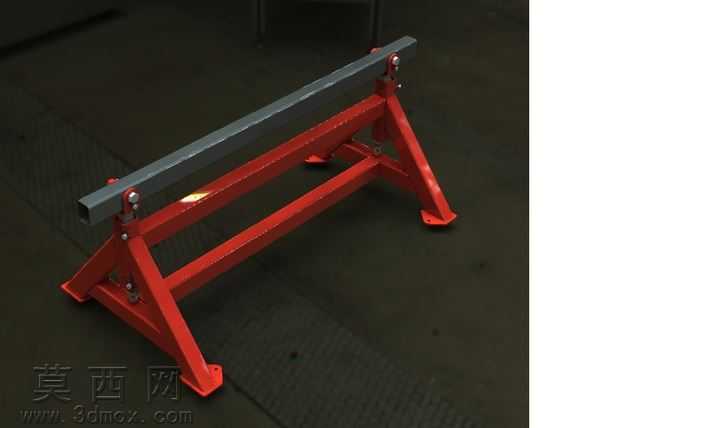

本作品为面向大型焊接作业场景设计的可调式支撑工装，整体采用三维参数化建模完成全结构设计，建模过程中对各连接节点、运动调节结构做了完整的装配约束与干涉校验，确保各部件活动行程内无结构冲突。模型渲染阶段针对金属材质做了分层材质设置：支撑腿部分采用哑光红色防锈漆材质，还原工业焊接工装的漆面质感，调整了漆面的粗糙度与细微颗粒纹理，模拟真实车间使用中漆面的轻微磨损质感；顶部承托梁采用热轧型钢的原生金属材质，还原钢材表面的氧化层哑光质感，金属反光度设置贴合真实碳钢的光学特性，避免过度反光造成的质感失真。结构设计上采用A字型双侧支撑腿布局，每侧支撑腿通过铰接销轴与顶部承托梁连接，支撑腿中部设置横向连接横梁强化整体抗扭刚度，底部设置带安装孔的支撑脚，可通过膨胀螺栓与地面固定，提升重载作业下的稳定性。高度调节结构采用梯形螺纹调节杆，也就是acme螺纹杆，传动具备自锁特性，调节完成后无需额外锁止结构即可保持支撑高度，调节行程覆盖常规大型焊接件的作业高度需求，支撑腿预留了偏移量调节空间，可根据待支撑工件的外形尺寸调整支撑跨度，适配不同规格的大型构件焊接作业。设计过程中优先考虑车间实际使用需求，针对焊接作业中常见的焊渣飞溅、工件承重冲击等场景，对所有受力部件做了壁厚加厚处理，铰接销轴采用高硬度钢材建模，调节杆的螺纹牙型做了受力优化，避免长期重载调节出现螺纹滑牙问题。整体模型的结构细节完整还原了实物的装配逻辑，所有紧固件、铰接点、调节结构均做了等比例建模，可直接用于工装加工的图纸导出，也可作为焊接车间工位布局的仿真模型使用，支撑结构的受力路径经过模拟校验，可满足重型焊接构件的长时间稳定支撑需求，调节结构的操作空间预留充足，作业人员无需额外工具即可完成高度与跨度的快速调整，适配多品种小批量的焊接生产作业场景。
