汽车保险杠总成组装加工工装设备

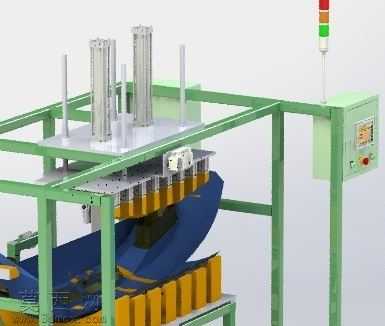

本模型为汽车保险杠总成组装加工专用工装设备，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装设计的公差配合规范，对每一处连接结构、运动部件都做了精准的尺寸约束，确保模型可直接用于后续工程出图与加工参考。整体设备采用方通焊接机架作为主体承载结构，建模时对机架的型材规格、拼接方式做了写实还原，机架表面做了喷塑材质的渲染处理，呈现出工业设备常用的哑光绿色漆面质感，机架的支撑腿、横梁连接位置都做了加强筋结构的建模，保障整体结构的刚性表现。设备上部布置多组立式气动压合组件，建模时还原了导杆气缸的外形结构、安装法兰以及导向柱的细节，气缸的活塞杆端部连接压合工装块，压块根据保险杠待装配塑料件的贴合曲面做了仿形设计，确保压合过程中受力均匀，不会损伤保险杠塑料基材。压合工位下方设置仿形定位胎具，胎具曲面完全匹配汽车保险杠的外轮廓弧度，建模时对胎具的定位销、支撑块位置做了精准排布，能够实现保险杠上料后的快速定位，避免装配过程中出现位移偏差。设备侧部集成了控制电箱，建模时还原了电箱的柜门、操作按钮、触摸屏安装位以及顶部的三色警示灯结构，电箱表面采用浅绿喷塑材质渲染，按钮、警示灯分别做了对应色彩的材质区分，还原真实设备的视觉效果。模型中对保险杠工件做了独立的材质渲染，保险杠本体采用深蓝色哑光塑料材质，待装配的塑料卡扣组件采用橙黄色工程塑料材质，不同部件的材质区分清晰，能够直观展示装配工位的工件状态。设计思路围绕汽车塑料保险杠的小件压装工序展开，通过多气缸同步压合的结构设计，替代传统人工敲击装配的方式，提升装配效率与装配一致性，建模过程中对设备的操作空间、维护空间做了合理预留，压合工位的安全防护结构也做了简化呈现，兼顾设备的实用性与安全性，整体模型结构完整，各部件的装配关系清晰，可用于工装方案展示、工艺讲解以及同类设备设计的参考素材。
