桌面级微型三轴数控加工设备结构设计

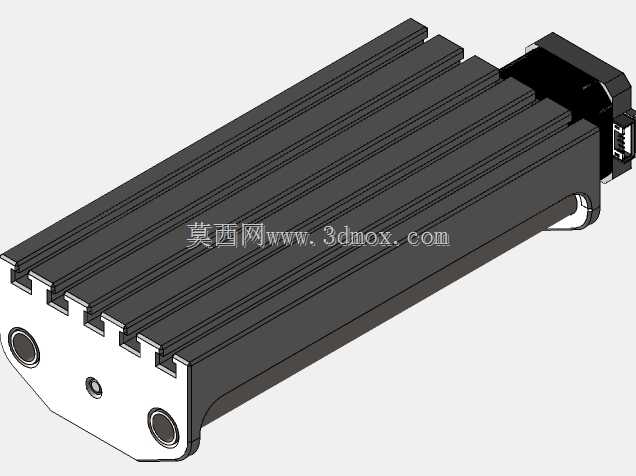

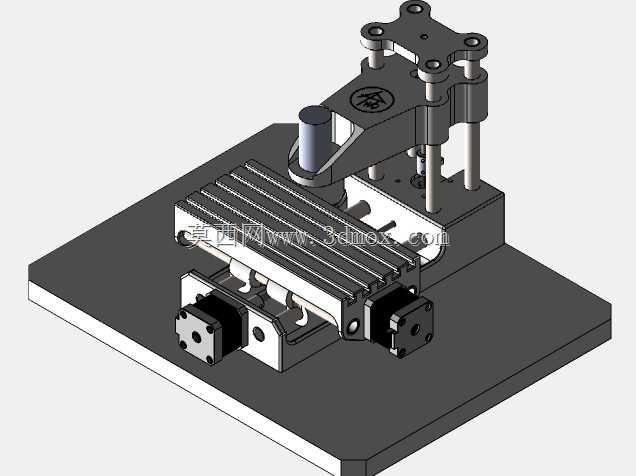

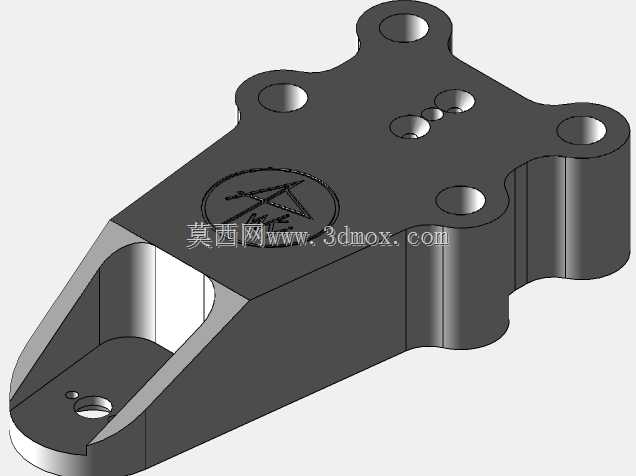

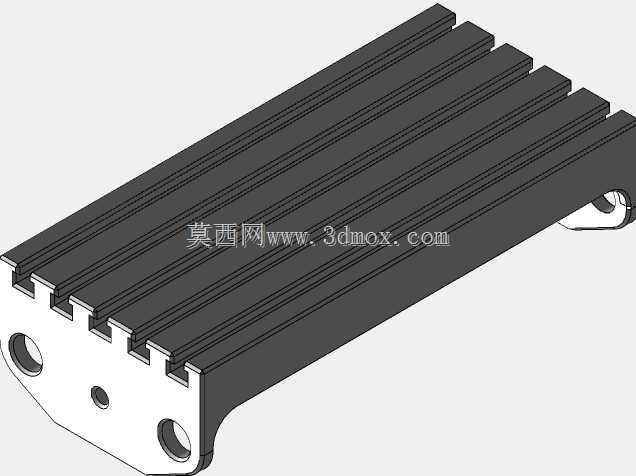

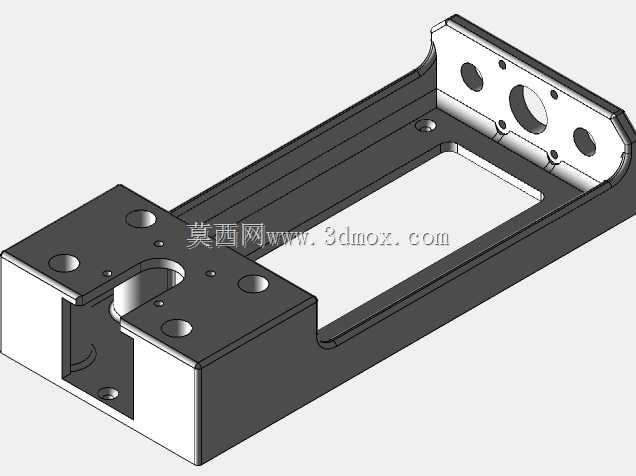

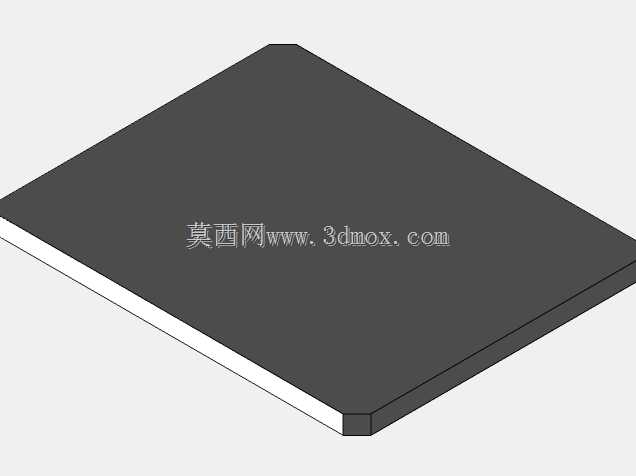

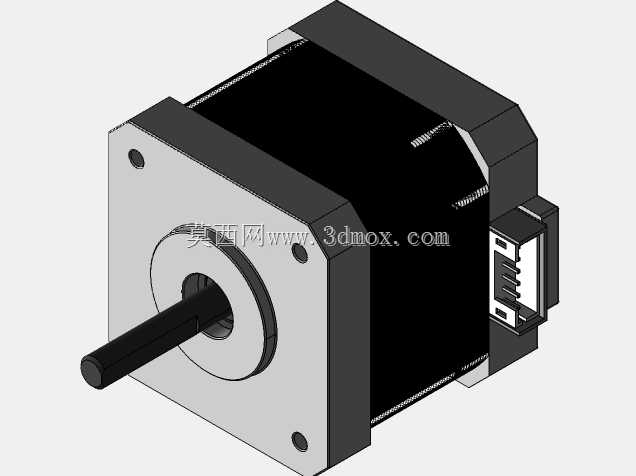

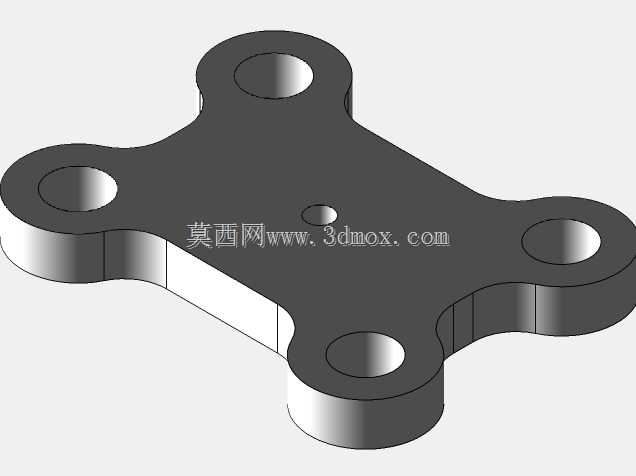

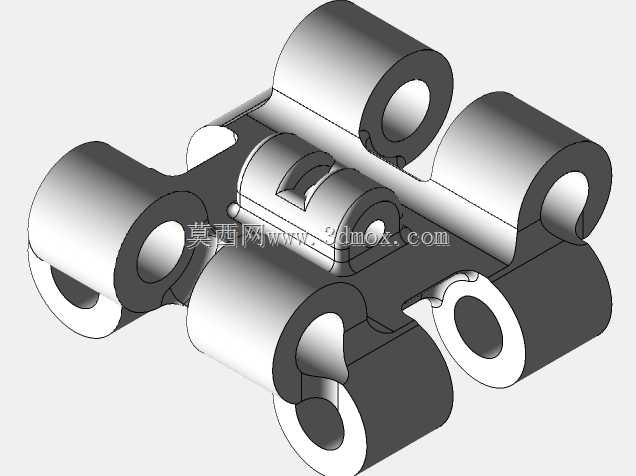

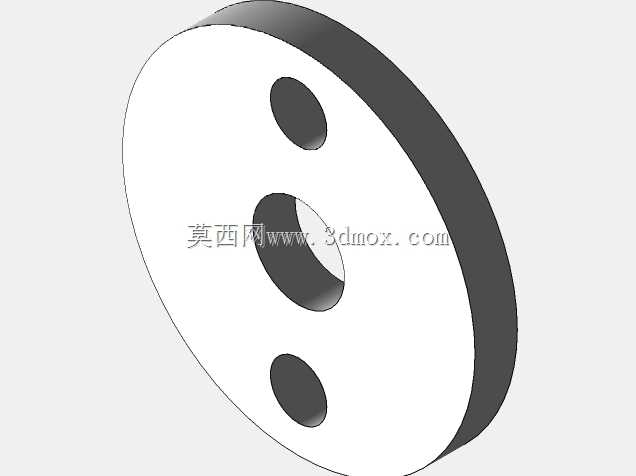

这套微型三轴数控加工结构，最初的设计出发点是面向小尺寸非金属工件、软金属薄件的小批量精密加工场景，适配电子通讯类小零件、手板样件、教学实训操作这类对设备占地要求高、加工载荷不大的使用需求，区别于工业级大型数控设备的大占地、高刚性冗余设计，整体结构在保证基础加工精度的前提下，尽可能压缩了整机的安装占用空间。从结构布局来看，设备采用了定龙门式的架构，Z轴主轴组件固定在双立柱支撑的横梁结构上，X、Y轴传动组件集成在下部的工作台区域，这种布局的优势在于运动部件的重量分配更均衡，Z轴的运动行程不会额外占用工作台的有效加工区域，同时双立柱的对称支撑结构能减少主轴加工时的侧向振颤，对于小切削量的精密加工场景来说，刚性表现足够覆盖使用需求。传动部分的设计上，X、Y轴均采用了步进电机直连丝杠的传动方案，配合线性导轨做运动导向，导轨的安装基准面直接集成在底座的一体加工结构上，减少了额外拼接安装带来的装配误差，丝杠的两端采用了固定支撑的安装方式，能抵消传动过程中的轴向窜动，保证进给运动的重复定位精度。工作台面采用了T型槽的结构设计，槽距按照小型工装夹具的通用安装尺寸做了适配，可以直接搭配通用的小型平口钳、工件压块使用，不需要额外定制专用的夹具基板，降低了实际使用中的工装适配成本。Z轴部分的主轴安装座预留了标准的主轴装夹孔径，可以适配不同功率的高速电主轴，满足不同材质工件的切削转速需求，主轴的上下运动同样采用线性导轨导向、丝杠传动的结构，配重部分依靠Z轴驱动电机的保持力矩平衡，因为整体Z轴运动组件的重量控制在合理范围内，不需要额外加装配重块或者气弹簧平衡结构，进一步简化了整体结构，减少了易损部件的数量。底座部分采用了加厚的平板式安装结构，底部预留了标准的设备安装孔位，可以直接固定在桌面或者专用的设备支架上，安装边界的尺寸控制在普通办公桌面可容纳的范围内，不需要额外做设备基础的浇筑或者加固，适合放在实验室、教学实训室、小型手板加工坊这类场地有限的场景使用。设计过程中对各轴的运动行程做了合理的匹配，X、Y轴的有效行程覆盖了常规小型零件的加工尺寸范围，Z轴的行程可以满足不同高度工装、不同厚度工件的装夹加工需求，各轴的行程限位位置都预留了传感器的安装位，可以根据实际使用需求加装硬限位或者光电限位开关，避免运动超程带来的结构损坏。从装配逻辑来看，整套结构的零部件都采用了模块化的设计思路，导轨、丝杠、电机、主轴这些标准件都可以直接采购通用规格替换，非标准的结构件都采用了常规的机加工工艺即可完成加工，不需要特殊的定制工艺，不管是个人DIY组装还是小批量生产制作，都能控制整体的制造成本。在实际使用场景中，这类微型数控设备可以完成PCB板铣削、塑料件外形加工、软金属标牌雕刻、小型零件钻孔攻丝这类加工工序，相比手动加工的方式，数控控制的进给运动能保证加工尺寸的一致性，降低人工操作的误差，同时因为整体结构紧凑，运行时的噪音控制也比大型工业设备更好，适合在对环境噪音有要求的室内场景使用。结构设计时还考虑了日常维护的便利性，导轨、丝杠的润滑注油位置都预留了操作空间，不需要拆解大量结构件就能完成日常的保养维护，电机、传动部件的安装位置都做了走线槽的预留，电气线路可以沿着结构内部的走线空间布置，避免外露线路被运动部件剐蹭，提升设备运行的安全性。
