可转位锥柄端面铣刀结构设计

在金属切削加工领域，端面铣削是平面加工工序里占比最高的加工方式之一，不管是普通铣床的批量粗加工，还是加工中心上的高精度平面精加工，都需要适配可靠的端面铣刀来完成切削作业。这款锥柄式端面铣刀的结构设计，完全围绕实际机加工场景的装夹、切削、排屑需求展开，没有冗余的结构设计，每一处几何特征都对应实际加工中的具体功能需求。

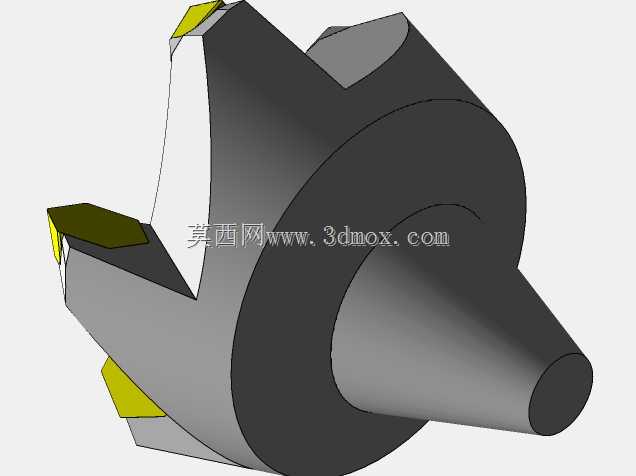

从安装结构来看，这款铣刀采用莫氏锥柄作为安装接口，这种锥柄结构依靠锥面的过盈配合实现定位与扭矩传递，不需要额外的复杂装夹结构，就能在铣床主轴锥孔内实现很高的同轴度，装夹过程便捷，拆卸时只需要通过主轴尾部的拉杆即可轻松卸下，适配绝大多数立式铣床、卧式铣床以及镗铣床的主轴接口，安装边界完全匹配通用机床的装夹尺寸，不需要额外制作过渡套或者专用夹具，就能直接上机使用，大幅降低了车间的刀具适配成本。

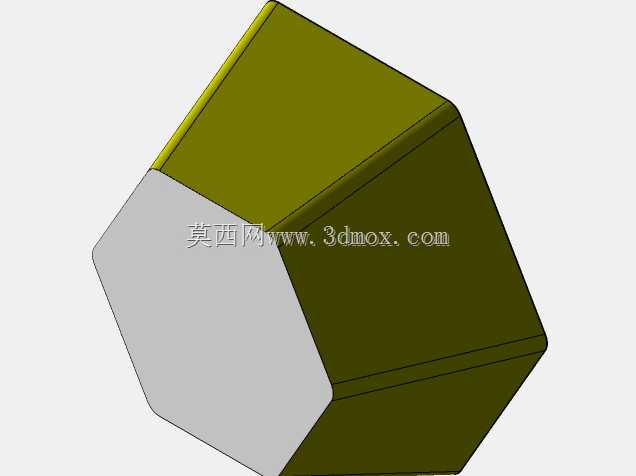

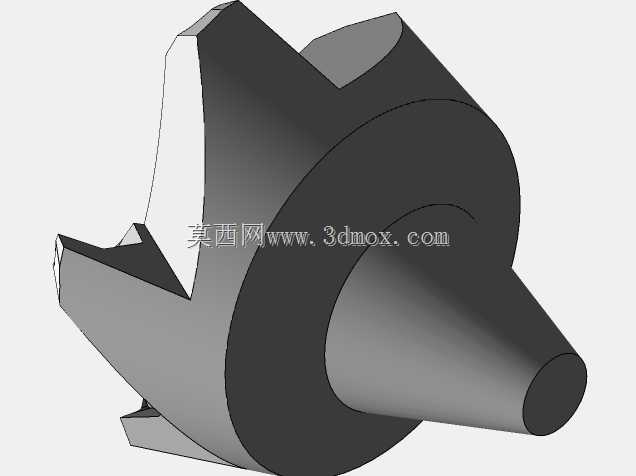

刀体部分的结构设计充分考虑了切削过程中的受力分布，刀体整体采用阶梯式结构，靠近锥柄的位置做了加厚处理，因为这个位置是切削扭矩传递的核心受力区，加厚的结构可以提升刀体的整体刚性，避免大切深切削时出现刀体振颤，影响加工表面质量。刀齿部分采用可转位刀片的安装结构，刀片通过楔形压块固定在刀齿的定位槽内，不需要对刀片进行二次刃磨，当刀片的一个切削刃磨损之后，只需要松开压块将刀片转位，就可以使用新的切削刃继续加工，大幅减少了换刀和刃磨的辅助时间，非常适合批量零件的连续加工作业。

刀片的安装角度经过了严谨的切削角度验算，主偏角、前角、后角的参数搭配兼顾了切削锋利度和刀片的抗冲击性能，在加工普通碳钢材料时，既可以保证切削刃顺利切入工件，减少切削阻力，又能避免切削刃过于单薄导致崩刃。刀齿之间的容屑槽采用大圆弧过渡设计，切屑在形成之后可以顺着容屑槽的曲面快速排出，不会在槽内堆积造成二次切削，划伤已加工表面，尤其是在大进给铣削的时候，充足的容屑空间可以避免切屑挤压打刀的问题。

在实际应用场景中，这款端面铣刀可以完成铸件、钢件、有色金属件的端面粗铣、半精铣工序，比如箱体类零件的结合面加工、法兰盘的端面加工、平板类零件的平面加工都能适配。粗加工时可以采用大切深、低转速的切削参数，快速去除大余量的毛坯材料；半精加工时调整进给参数和转速，就可以获得平整度较高的加工表面，减少后续精加工的余量。刀体的动平衡结构做了对称设计，在中高速切削工况下也能保持稳定的运转状态，不会因为离心力不均导致主轴额外负载，延长机床主轴的使用寿命。

从设计思路上，这款铣刀没有追求过于复杂的多功能结构，而是聚焦端面铣削的核心需求，把装夹可靠性、排屑顺畅性、切削稳定性这三个核心指标做了优化，所有的结构特征都服务于实际切削过程，没有为了外观增加不必要的造型。刀体的外形尺寸覆盖了常用的加工直径范围，既可以加工小尺寸的零件端面，也可以通过走刀路径的规划完成大尺寸平面的铣削作业，安装时锥柄的插入深度符合通用机床的装夹规范，不会出现刀柄干涉或者装夹长度不足的问题，刀齿的伸出长度经过严格控制，保证切削时的力臂在合理范围内，避免长悬臂带来的振颤问题。

在日常使用中，这款铣刀的维护也十分便捷，刀片的更换不需要专用的复杂工具，只需要通用的内六角扳手就可以完成压块的松紧操作，刀体本身的结构没有容易积屑的死角，加工完成后只需要用压缩空气吹净容屑槽内的切屑残留，就可以完成日常保养，长期使用也不会因为切屑堆积导致结构卡滞。针对不同的加工材料，只需要更换对应材质的可转位刀片，不需要更换整个刀体，就可以实现不同材料的切削加工，大幅降低了刀具的采购和存储成本，非常适合机械加工车间的日常生产使用。
