龙门式数控雕刻加工执行机构设计

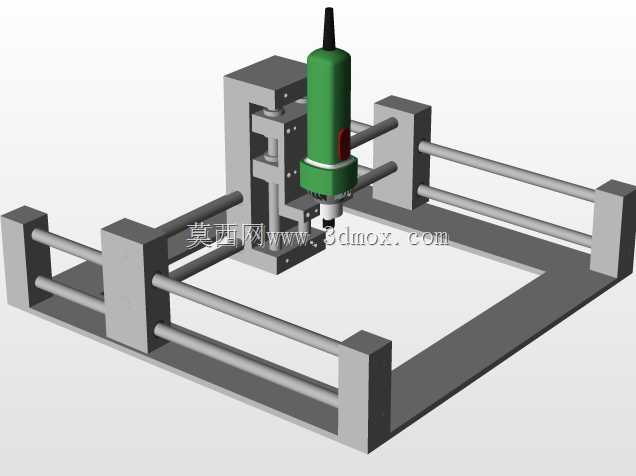

这套龙门式数控加工执行机构，主要面向小型非金属板材、软质金属坯料的平面雕刻、铣削加工场景，常见于广告标识制作、木工浮雕加工、教学实训设备开发、小型手板件打样等领域，可替代人工完成重复性的轨迹铣削、轮廓切割、浅槽雕刻作业，加工过程中无需人工持续值守，只要提前规划好走刀路径，设备即可按照预设坐标完成全流程加工动作。从结构布局来看，整机采用双侧导轨支撑的龙门架构，底部为矩形焊接框架基座，基座两侧平行布置两根水平导向光轴，作为Y向运动的支撑导向基准，龙门横梁跨接在两侧Y向滑座上，可沿着光轴方向实现前后进给；横梁上同样布置平行导向光轴，搭载X向滑座，实现加工头的左右进给；Z向滑座垂直安装在X向滑座上，搭载高速加工主轴，实现垂直方向的上下进给，三个运动轴的传动均采用丝杠副配合直线光轴导向的组合，传动间隙小，运动过程中无卡滞，可满足小进给量的高精度加工需求。设计过程中优先考虑了运动部件的轻量化与刚性平衡，所有滑座均采用铝合金材质铣削加工而成，在保证结构强度满足加工切削力要求的前提下，尽可能降低运动部件的自重，减少进给过程中的惯性冲击，提升高速往复运动时的定位精度；主轴安装位预留了标准的夹头装夹空间，可适配不同直径的铣刀、雕刻刀，满足不同加工工序的刀具装夹需求；导轨安装面均设计了定位凸台，装配时无需反复打表找正即可保证导轨的平行度公差，降低现场装配的调试难度，同时也方便后期维护时的部件更换。从安装边界来看，整机底部框架的外形尺寸适配常规1200mm幅面的加工工作台，安装时只需将底部框架通过膨胀螺栓固定在水平混凝土地面或者钢制工作台架上，保证框架上平面的平面度公差在0.1mm/m以内即可，无需额外做复杂的地基处理；各轴的运动行程预留了足够的安全余量，Y向行程覆盖整个工作台幅面，X向行程可满足工作台宽度方向的全区域加工，Z向行程可满足150mm以内的加工深度需求，可适配不同厚度的加工坯料装夹。实际使用过程中，这套机构的主轴采用高速电主轴设计，转速可根据加工材质调整，加工木质、亚克力等软质材料时可采用高转速低进给的参数，加工铝件、铜件等软金属时可适当降低转速提升进给扭矩；各轴的进给驱动端预留了伺服电机或者步进电机的安装法兰，可根据设备的成本定位、精度要求选择不同的驱动元件，搭配对应的数控系统即可组成完整的数控加工设备。结构设计上还考虑了加工过程中的排屑与防护需求，导轨部位预留了伸缩防护板的安装位置，可加装风琴式防护罩阻挡加工碎屑、切削液进入导轨接触面，避免导轨磨损过快，延长设备的维护周期；主轴部位预留了冷却管路的走线空间，可加装水冷或者风冷管路，避免长时间高速加工时主轴过热导致的精度下降。不同于大型工业数控铣床的厚重结构，这套机构的整体重量控制在合理范围内，既可以固定安装在生产车间作为固定加工设备使用，也可以搭载在移动机架上作为流动加工设备使用，适配小批量、多品种的柔性加工需求，对于小型加工门店、实训教学场景来说，结构简单易维护，配件通用性强，后期的使用成本较低，不需要配备专业的设备维护人员即可完成日常的保养与易损件更换。
