西门子NX CAM工厂型腔铣削加工仿真

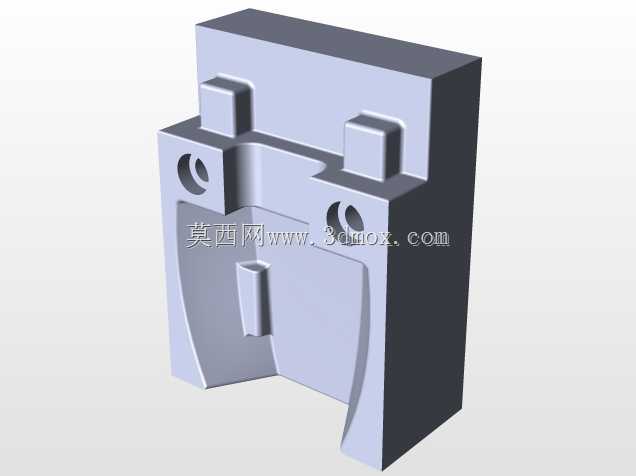

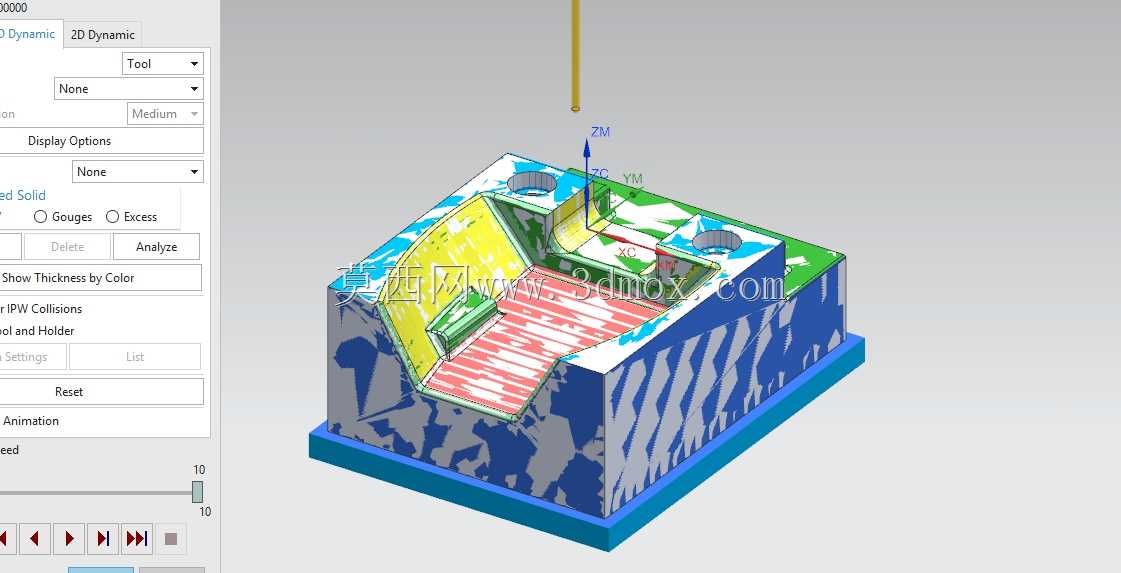

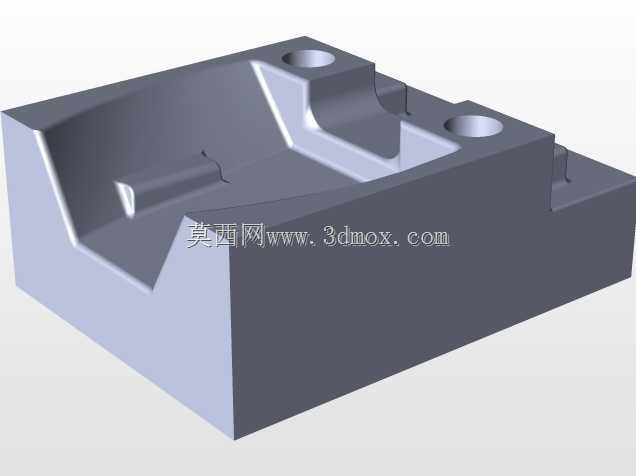

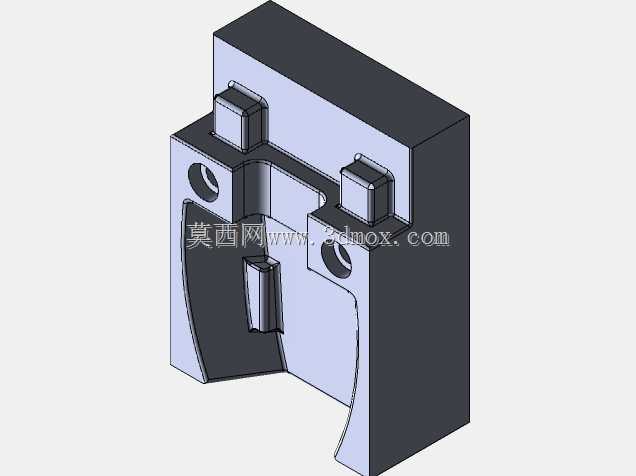

这套加工仿真场景对应的是精密型腔类零件的三轴铣削工序验证，在模具钢、铝合金结构件的批量加工场景中，这类前置仿真验证是规避现场加工风险的核心环节，很多车间在首件加工前都会通过这类仿真排查过切、撞刀、抬刀路径冗余的问题，避免直接上机造成刀具损耗、工件报废甚至主轴损伤。从仿真界面呈现的刀路轨迹来看，加工对象是带复杂斜壁、台阶型腔、边角安装孔位的盒体类零件，这类零件常见于注塑模具的模仁、自动化设备的腔体基座、航空航天领域的小型结构舱体，加工时需要先完成开粗去除大部分余量，再通过半精铣、精铣工序逐步贴合型腔的斜面、台阶面与孔位周边轮廓，最后完成边角残料的清理。设计这套加工刀路的时候，首先要确认工件的装夹边界，模型底部的蓝色基座就是仿真中设定的工装夹具装夹位置，实际加工时这个区域是压板压紧的非加工区，刀路计算时会自动规避这个高度区间，防止刀具刮蹭夹具。刀路的分层设置参考了常用硬质合金立铣刀的切削参数，开粗阶段采用动态铣削的走刀方式，每层切深控制在刀具直径的十分之一左右，保证切削负载稳定，减少刀具崩损的概率；半精铣阶段会给精铣预留0.1-0.2mm的均匀余量，避免余量不均造成精铣时让刀，导致型腔尺寸超差；精铣阶段针对斜壁区域采用等高沿面走刀，台阶平面区域采用面铣往复走刀，保证不同特征区域的表面粗糙度符合图纸要求。从坐标系设定来看，加工原点设置在工件顶面的中心位置，Z轴向上与机床主轴方向重合，这个对刀方式是车间加工盒体类零件最常用的设定，方便现场操作人员分中对刀，减少对刀失误的概率。仿真界面里的刀路颜色区分对应不同的加工工序，蓝色区域是已经完成切削验证的区域，绿色区域是当前正在计算的刀路轨迹，红色区域是需要重点排查的残料或过切风险点，通过动态仿真可以直观看到刀具在型腔内部的走刀路径，确认刀具在进出狭窄型腔拐角的时候不会与工件侧壁发生碰撞，同时优化抬刀高度，减少不必要的空行程，缩短整体加工时间。这类CAM仿真的核心作用是把编程阶段的逻辑错误提前在软件端排查完毕，比如刀具长度补偿设置错误、加工坐标系偏移、安全高度设置不足这类常见问题，都可以在仿真阶段直接发现，不需要等到现场试切才暴露问题，对于多品种小批量的加工场景来说，能大幅缩短首件调试的时间，降低加工成本。另外针对型腔内部的窄槽区域，仿真里也做了残料计算，会自动识别大刀开粗后残留的未切削区域，调用更小直径的刀具完成清角加工，保证边角位置的尺寸符合设计要求，不会出现大刀加工不到的残留凸台，影响后续的装配配合。整个加工流程的刀路设置完全贴合实际车间的加工工艺，没有做理想化的参数设定，不管是切削步距、进给速度对应的走刀速率，还是刀具的装夹长度模拟，都和现场实际加工的参数保持一致，仿真结果可以直接作为现场机床加工的程序参考，不需要做大幅的参数调整。
