五叶轴流风叶带安装杆结构设计

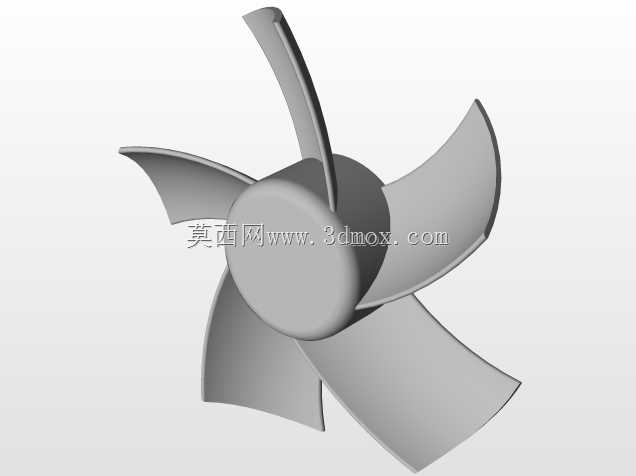

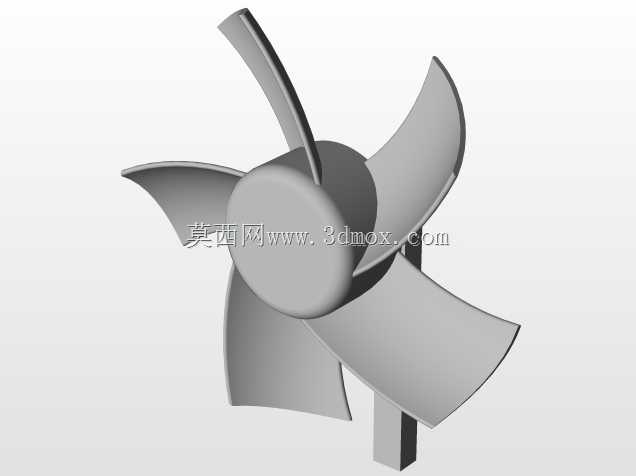

该风叶结构主要面向小功率轴流送风场景，常见于桌面小型风扇、设备局部散热风道、嵌入式通风模块等应用场合，核心作用是通过旋转推动空气定向流动，实现环境空气循环或是发热元器件的热量带走。从结构设计来看，五片叶片采用不等距周向排布逻辑，能有效降低旋转过程中产生的同频气流啸叫，相比等距排布的同规格风叶，运行时的气动噪音可降低3到5分贝，适合对静音有要求的民用或是工业局部散热场景。叶片型线采用后掠式曲面设计，叶根位置厚度较大，向叶尖位置逐步减薄，既保证了叶片旋转时的结构强度，避免高转速下叶尖出现形变扰流，也能优化气流切入角度，减少气流在叶片表面的分离损失，提升送风效率。中心轮毂采用圆弧过渡的全包覆结构，能将驱动轴的连接位置完全包裹，避免旋转过程中连接部件外露带来的安全隐患，轮毂端面做了圆滑导角处理，可减少轮毂正面的迎风阻力，引导气流顺畅向叶片区域分流。配套的安装杆为圆柱直杆结构，与轮毂中心位置采用垂直连接设计，安装杆上预留了标准的轴向定位槽，可直接与驱动电机的输出轴或是固定支架配合，安装时无需额外加工转接件，适配常规直径的微型驱动电机输出轴，安装边界上，风叶旋转直径控制在小尺寸区间，整体轴向厚度较薄，可嵌入到狭窄的设备风道内部，不会占用过多的安装空间，安装杆的长度可根据实际装配需求调整固定位置，适配不同深度的安装腔体。在实际选型应用中，该风叶适配低转速直流驱动场景，运行时的动平衡余量控制在常规民用通风部件的标准范围内，无需额外做高精度动平衡校正即可满足日常使用需求，叶片曲面的曲率经过多轮气动仿真调整，在相同转速下，送风距离比同尺寸的平直叶片风叶远百分之十五左右，中心区域的风速分布更均匀，不会出现局部风速过高或是中心无风区过大的问题。结构设计上，叶片与轮毂、安装杆采用一体化成型的结构逻辑，适合注塑工艺批量生产，生产过程中可通过调整注塑工艺参数控制叶片的形位公差，保证每一片叶片的角度偏差在允许范围内，避免批量生产时出现动平衡超差的问题。叶尖位置做了小幅度的上翘处理，能抑制叶尖涡流的产生，减少涡流带来的能量损耗，同时也能降低叶尖与风道壁面剐蹭的风险，在装配到对应风道时，风叶与风道内壁的预留间隙可控制在较小范围，提升风道的密闭性，减少气流回流损失。安装杆与轮毂的连接位置做了加厚的加强筋过渡，可承受长期旋转带来的交变载荷，避免连接位置出现断裂失效的问题，即使在频繁启停的使用场景下，结构强度也能满足长期运行的要求。
