手动杠杆式旋转切割作业装置结构设计

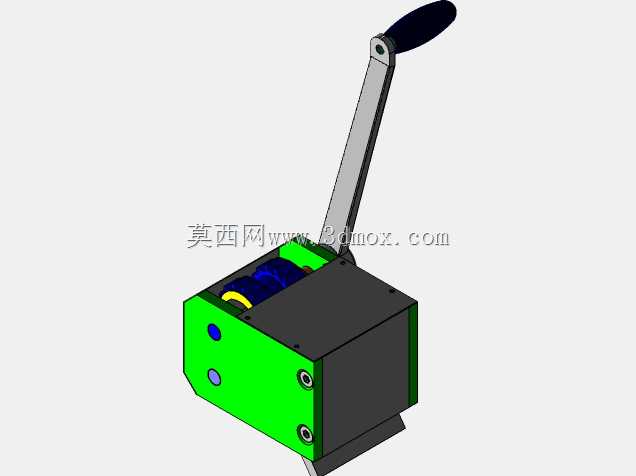

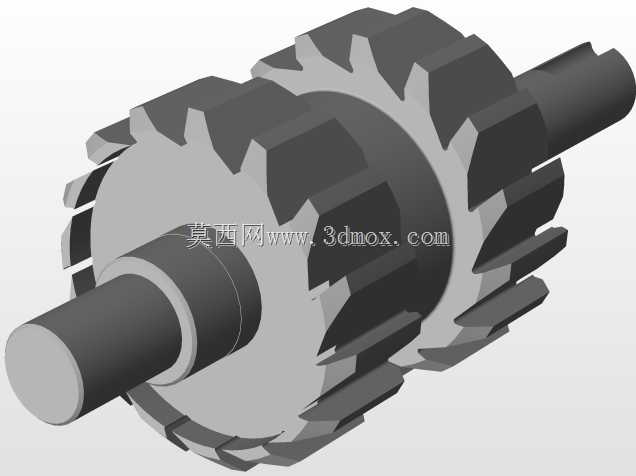

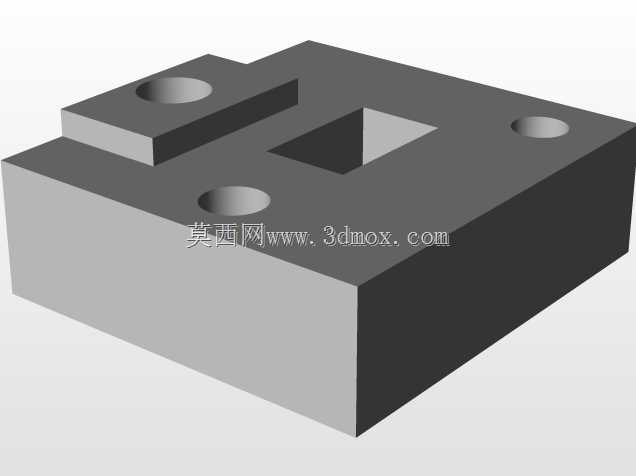

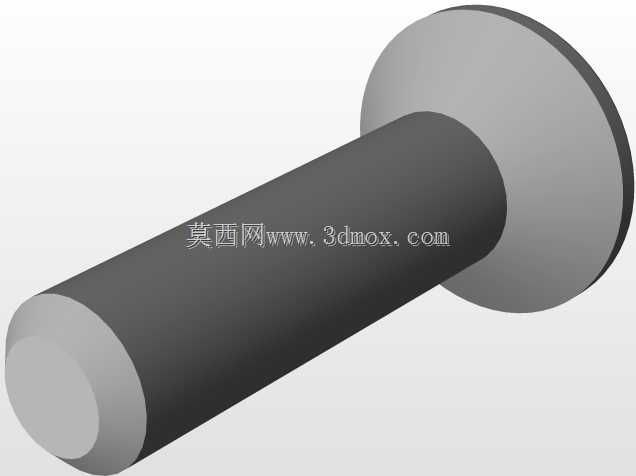

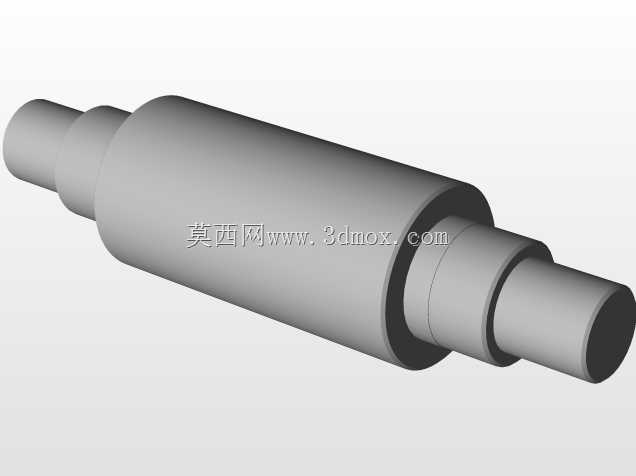

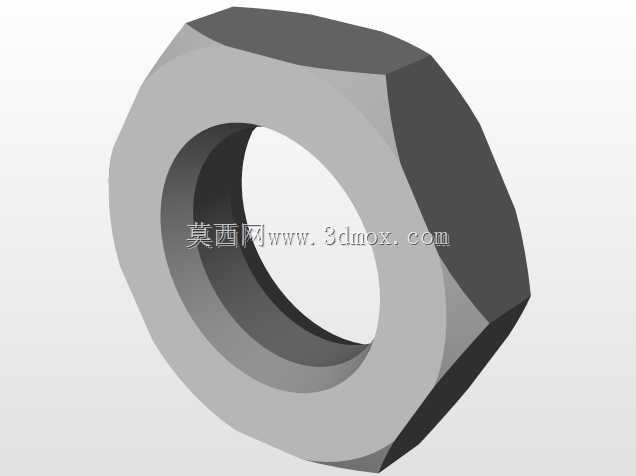

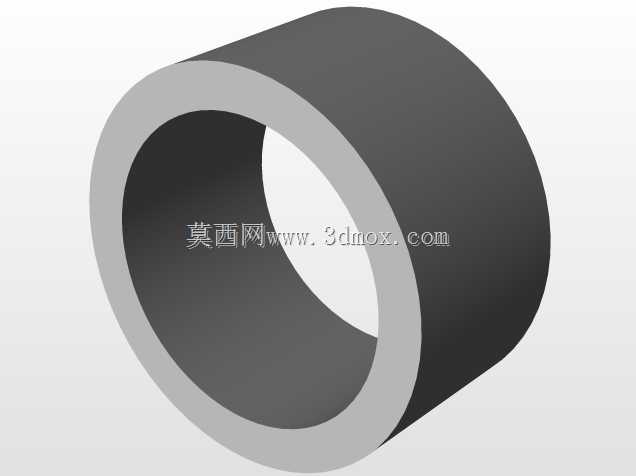

在小批量工件裁切、线束定长切断、薄型非金属件修边这类不需要高速自动化作业的工位上，这类手动旋转切割装置的应用频次远高于大型自动化裁切设备，尤其适合电子组装工位、小型五金加工坊、实验室试样制备这类场景，作业人员不需要经过复杂的设备操作培训，仅通过手动压下操作手柄即可完成单次切割动作，单次动作的行程反馈清晰，能很好适配小尺寸工件的高精度裁切需求，避免自动化设备调试周期长、小批量作业换型成本高的问题。从结构设计逻辑来看，这款装置采用了杠杆增力的传动思路，长操作手柄通过枢轴连接在箱体基座上，手柄下压的行程通过内部的齿轮啮合结构转化为切割辊的旋转动作，相比直压式裁切结构，旋转切割的剪切力是沿切线方向持续作用在工件上，不需要瞬间施加极大的下压力，能有效降低作业人员的操作强度，同时避免直压裁切容易出现的工件切口压溃、毛边过重的问题。基座部分采用了分体式箱型结构，绿色端盖部分集成了工件进料导向通道与切割组件的安装定位孔，两个同轴的定位销孔用于端盖与主箱体的精准对位，装配时不需要额外做配磨调整就能保证切割辊的旋转同轴度，端盖上预留的两个不同直径的通孔分别对应工件进料口与废料导出通道，裁切产生的边角料可以直接从侧孔排出，不会堆积在箱体内部影响传动结构的正常运转。主箱体采用封闭式结构设计，内部的齿轮传动副完全容纳在箱腔内部，作业过程中产生的裁切碎屑、车间浮尘不会进入啮合齿面，能大幅降低日常维护的频次，箱体底部预留了安装固定的凸台结构，可以直接通过螺栓锁紧在工作台面上，安装边界的尺寸适配常规的工位操作台预留孔位，不需要额外加工过渡安装板。操作手柄的握持部分采用了符合人体工学的椭球形包胶结构，手柄杆的长度经过力臂核算，正常成年操作人员施加150N左右的握力即可在切割刃口处产生足够切断2mm厚硬质PVC片、6mm直径橡胶线束的剪切力，手柄的枢轴位置设置了复位扭簧，单次切割动作完成后松开手柄，切割组件会自动复位到初始待料位置，不需要操作人员手动扳回手柄，能有效提升连续作业的效率。切割组件采用了辊式旋转刀架结构，刃口沿刀辊圆周方向布置，刀辊的旋转角度通过手柄的下压行程做硬限位，不会出现过切的问题，刀架与端盖进料口的配合间隙控制在0.05mm以内，能保证切口的平齐度，对于薄铜片、绝缘纸、热缩管这类常见的工位加工件，裁切后的切口无明显拉扯变形，不需要后续做二次修边处理。设计过程中特意将所有的传动啮合面都做了润滑脂储油槽设计，出厂时填充的润滑脂可以满足连续两年以上的日常作业润滑需求，日常使用不需要频繁拆解注油，外露的紧固件全部采用内六角圆柱头螺钉，外观规整无突出棱角，不会在作业过程中刮擦操作人员的衣物或者剐蹭待加工工件。这类手动切割装置的定位就是补全自动化裁切设备的覆盖盲区，在小批量、多品种、换型频繁的作业场景下，不需要接电、接气源，仅通过螺栓固定在工作台面上即可投入使用，整体结构没有易损的电子元器件，故障率极低，即使出现刃口磨损的情况，只需要拆解端盖更换刀辊即可完成维护，不需要专业的设备维修人员到场操作，非常适合小型加工场景的低成本裁切作业需求。
