手轮调节式双辊压合机构设计

项目分类:3D模型 发布时间:2021-10-16 ID:325958
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计
  • 手轮调节式双辊压合机构设计

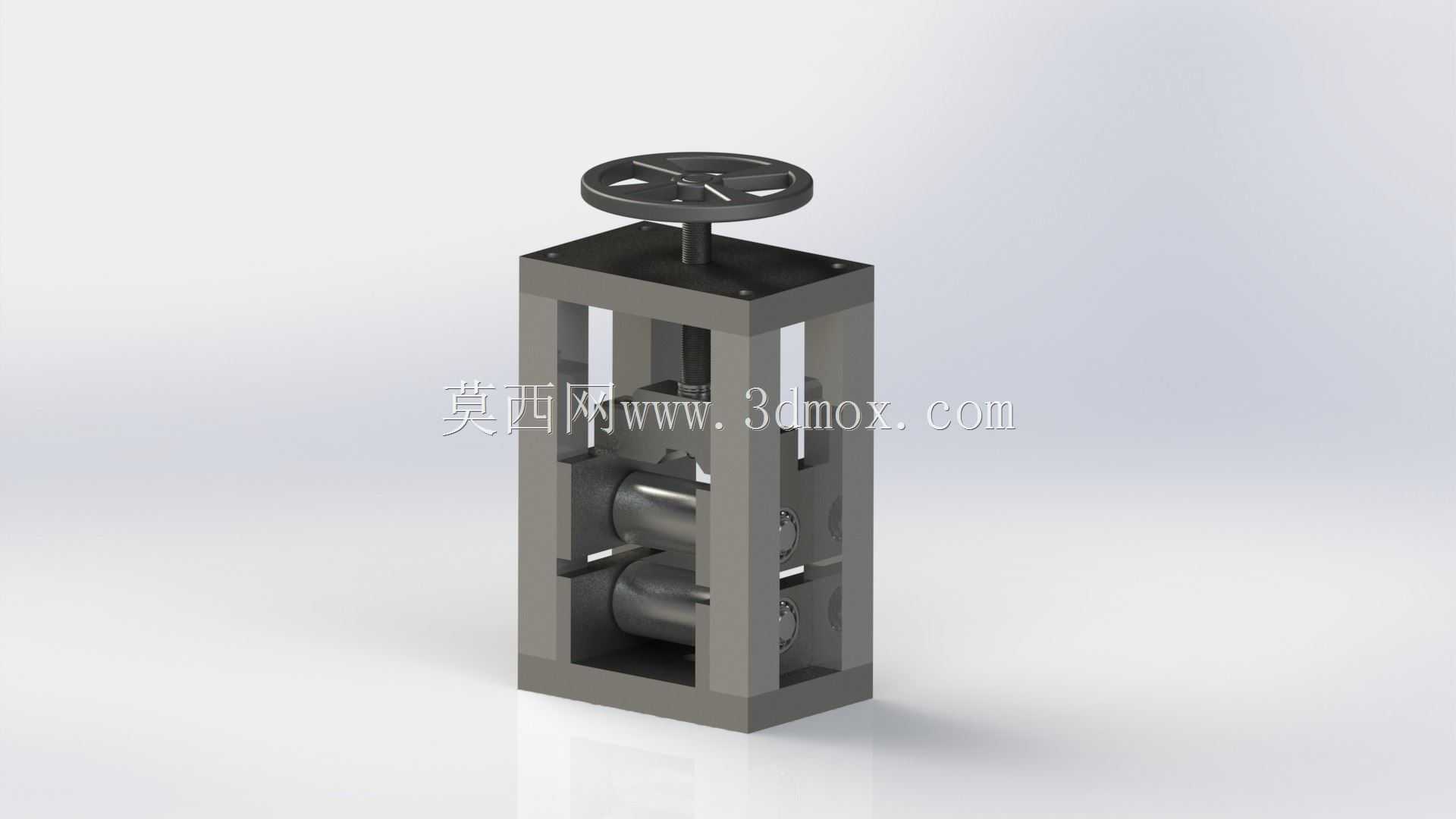

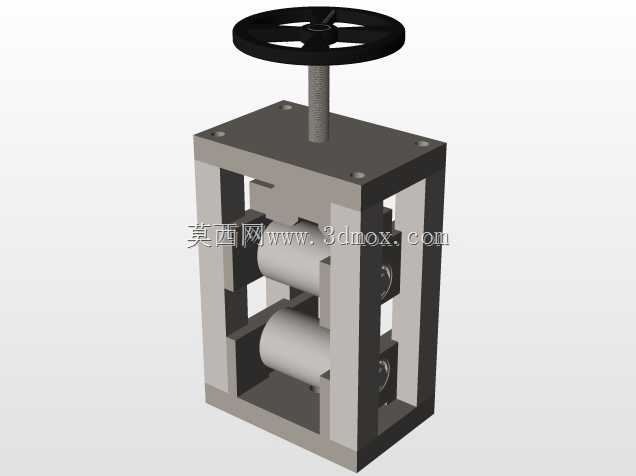

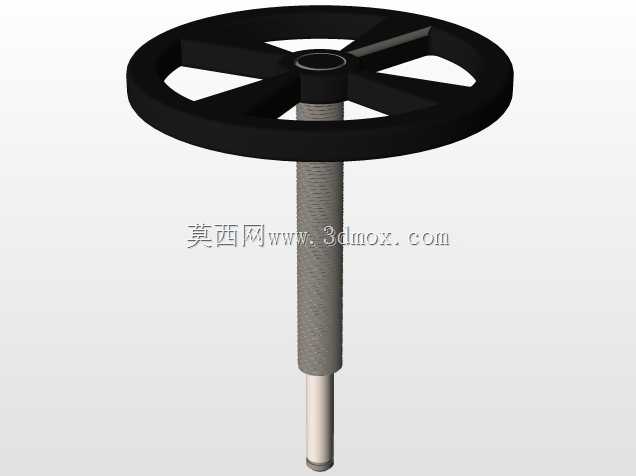

在卷材加工、薄材复合、小型工件压整的生产场景里,这类带手轮调节的双辊结构是现场适配性极强的功能单元,不同于连续化生产线的大型辊压设备,它更偏向小批量生产、实验室打样、工位辅助压合作业的使用需求,不需要配套复杂的电控驱动系统,纯机械调节的结构能在无气源、无配套电控柜的零散工位直接部署,降低工位改造的配套成本。从结构逻辑来看,整个装置的承载核心是方钢拼焊形成的框架式机架,框架上下端面加工有同轴的导向安装位,用来承载手轮连接的调节螺杆,螺杆下端直接与上辊组的轴承安装座连接,转动顶部手轮时,螺杆带动上辊组沿框架内侧的导向面做垂直方向的位移,以此调整上下两个压辊之间的间隙,适配不同厚度的加工物料。上下压辊均采用实心圆钢精加工而成,辊面做了精磨处理,保证压合过程中接触面的压力均匀,不会因为辊面圆度误差导致物料压合后出现褶皱、局部压力不足的问题,压辊两端通过深沟球轴承安装在对应的安装座内,保证辊体转动时的同轴度,减少转动过程中的卡滞与径向跳动。机架的框架结构做了等强度设计,四根竖向支撑方钢的壁厚选型充分考虑了压合过程中的反作用力,当手轮拧紧到工作间隙时,框架不会因为受力出现侧向变形,保证上下辊的平行度始终维持在公差允许范围内,避免压合过程中出现两端间隙不一致、物料走偏的问题。安装边界上,整个装置的底部是平整的安装基准面,可以直接通过螺栓固定在工位工作台面上,不需要额外做复杂的调平结构,底部安装孔的位置按照通用工装的安装孔距设计,能适配多数现有工作台的预留安装位,不需要重新打孔改造。实际使用过程中,操作人员可以根据待加工物料的厚度,先转动手轮将上辊抬起,放入物料后再缓慢转动手轮调整压合间隙,当间隙调整到位后,既可以通过手动牵引物料穿过两辊之间完成压合作业,也可以在辊端配套加装手摇柄或者小型驱动电机,实现低速连续送料压合,适配不同的作业节奏。设计过程中特意将调节螺杆的螺距做了合理选型,既不会因为螺距过大导致间隙调节精度不足,也不会因为螺距过小导致调整行程耗时过长,每转动一圈手轮,上辊的位移量控制在合理区间,方便操作人员快速找到合适的压合间隙。导向结构直接利用框架内侧的加工面作为导向基准,没有额外加装线性导轨,在满足导向精度要求的前提下,尽可能简化了整体结构,减少了零部件数量,降低后期维护的成本,日常使用中只需要定期给调节螺杆、轴承位置加注润滑脂,就能保证装置长期稳定运行。这类结构常被用在小型包装材料复合、薄金属片整平、胶带贴合、实验室材料样件压制备等场景,因为结构简单、调节直观、维护方便,很多小型加工工位都会优先选用这类纯机械调节的辊压结构,相比带气动、液压调节的压合装置,它没有密封件老化、压力波动的问题,对使用环境的要求更低,即使在多粉尘、潮湿的工位环境下,也能保持稳定的调节精度。压辊的直径选型经过了反复校核,既保证了足够的压合接触面积,也不会因为辊径过大导致整体结构笨重,手轮的直径设计充分考虑了操作力矩,即使是间隙调整到较小位置、压合反力较大的时候,操作人员也不需要使用加力杆,徒手就能完成间隙调节操作,降低操作强度。整个装置的所有外露结构件都做了倒角处理,没有尖锐的棱角,避免操作过程中出现磕碰划伤的安全隐患,框架的焊接位置都做了打磨去应力处理,焊接完成后整体做了时效处理,再进行安装面的机加工,避免后期使用过程中因为焊接应力释放导致结构变形,影响压合精度。
