1比26传动比蜗轮蜗杆减速变速箱结构

在轻工输送、小型自动化生产线、食品包装辊道驱动这类对输入输出轴空间垂直布局有要求的传动场景里，蜗轮蜗杆结构的减速箱一直是选型时的高频选项，这套1:26传动比的蜗轮蜗杆变速箱，就是针对中小扭矩、大减速比、安装空间紧凑的工况做的结构设计。从实际落地的使用场景来看，这类减速箱常被用在小型皮带输送机的驱动端、包装机械的送膜辊传动、小型回转工作台的分度驱动，还有部分农用小型机具的动力传递环节，核心是把原动机的高转速低扭矩输出，通过蜗轮蜗杆的啮合转化为低转速大扭矩的动力输出，同时依靠蜗轮蜗杆副的自锁特性，在部分没有额外制动的场景下，避免负载端反向转动造成的工位偏移或者安全隐患。

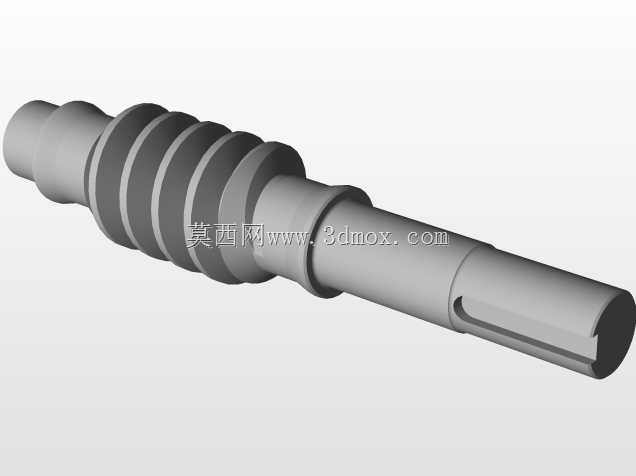

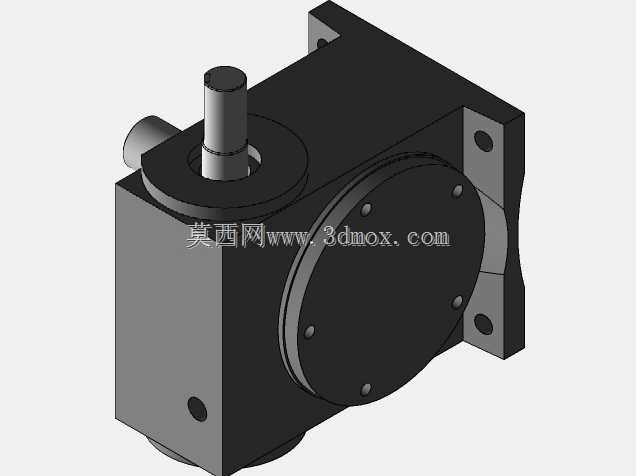

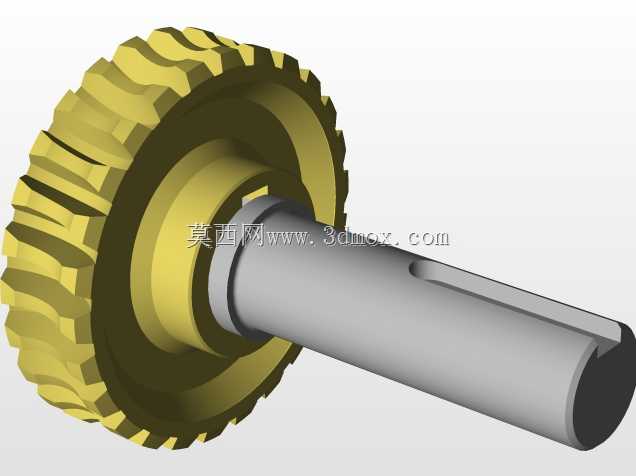

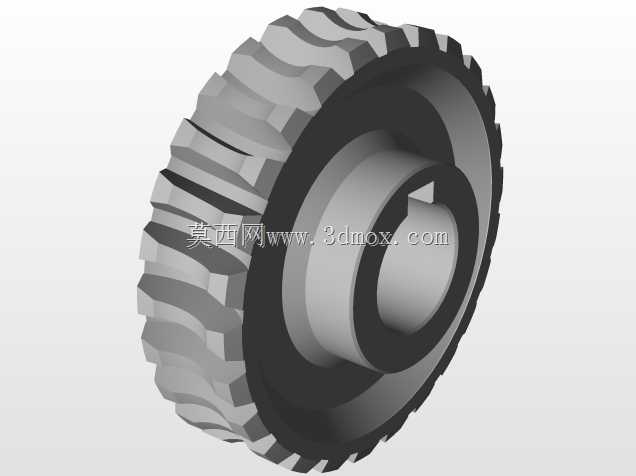

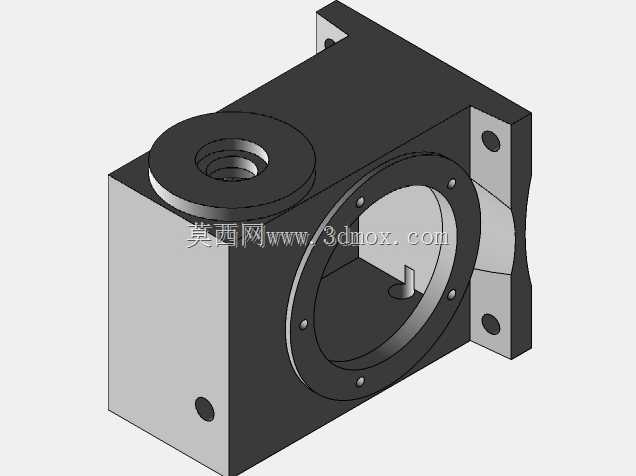

从结构设计的思路来看，整个箱体采用剖分式的铸铁壳体结构，输入轴与输出轴呈空间90度垂直交错布局，这种布局能极大压缩传动单元的安装空间，不需要额外增加锥齿轮换向结构就能实现动力的垂直转向传递，对设备内部的布局优化非常友好。设计时首先确定的是26的传动比，这个传动比属于单级蜗轮蜗杆传动的合理区间，不需要做两级传动就能实现足够的减速效果，既避免了单级传动比过大导致的蜗杆导程角过小、传动效率骤降的问题，也不会因为传动比过小达不到设备需要的输出转速要求。蜗杆部分采用的是渐开线圆柱蜗杆结构，加工时可以通过普通车床配合专用磨头完成精加工，蜗轮则采用锡青铜材质的轮缘搭配铸铁轮毂的组合结构，既保证了啮合面的耐磨性能，也控制了整体的材料成本，毕竟蜗轮蜗杆副在长期运行时，主要磨损集中在蜗轮齿面，用铜质轮缘能有效降低啮合摩擦系数，减少运行时的温升和磨损量。

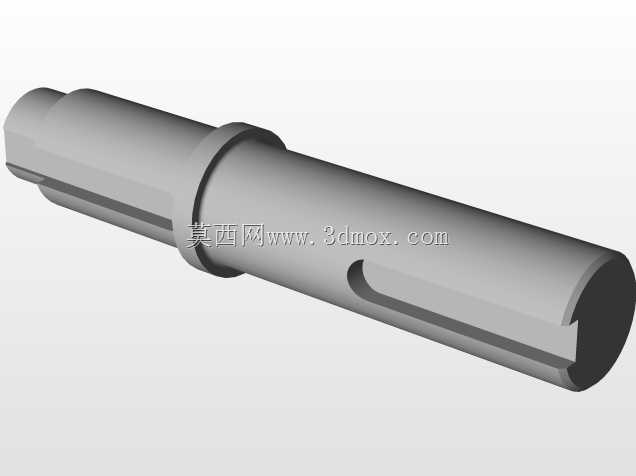

在安装边界的设计上，箱体的输出端采用了方形法兰安装面，法兰上预留了四个对称的安装通孔，能直接和设备的安装立板通过螺栓锁紧固定，不需要额外做安装支架，适配大部分常规设备的安装接口尺寸。输入轴采用伸出式圆柱轴端，轴端预留了键槽，能直接通过联轴器和伺服电机、异步电机的输出轴连接，也可以搭配同步带轮做远距离的动力输入。输出轴同样是带键槽的圆柱轴伸，能直接安装传动链轮、同步轮或者联轴器，直接驱动负载端的辊轴、转盘等部件。箱体的上下剖分面做了精密的铣削加工，装配时涂覆密封胶就能保证结合面的密封性能，避免箱体内的润滑油渗漏，箱体侧面预留了油位观察孔和注油、放油螺塞的安装位置，日常维护时不需要拆解箱体就能完成润滑油的更换和油位检查，能有效降低后期的运维成本。

在功能特性的设计上，这套蜗轮蜗杆变速箱充分利用了蜗轮蜗杆传动的反向自锁特性，也就是只能由蜗杆带动蜗轮转动，而蜗轮无法反向驱动蜗杆，这个特性在提升类、倾斜输送类的工况下非常实用，即使突然断电，负载端也不会因为自重出现反向滑落的问题，不需要额外加装制动单元就能满足基础的安全要求。同时蜗轮蜗杆啮合时是多齿同时接触，传动过程非常平稳，运行时的噪音远低于同减速比的圆柱齿轮减速箱，适合用在对噪音控制有要求的办公类小型设备、食品加工车间的传动场景里。设计时还在蜗杆的两端配置了圆锥滚子轴承，能同时承受径向力和轴向力，因为蜗轮蜗杆啮合时会产生较大的轴向分力，用圆锥滚子轴承能更好地抵消轴向载荷，避免轴系出现窜动，保证啮合间隙的稳定，延长蜗轮蜗杆副的使用寿命。蜗轮的轴端则采用深沟球轴承搭配推力轴承的组合，既可以承受输出端带负载时产生的径向载荷，也能抵消蜗轮啮合时产生的轴向推力，保证整个轴系的运行稳定性。

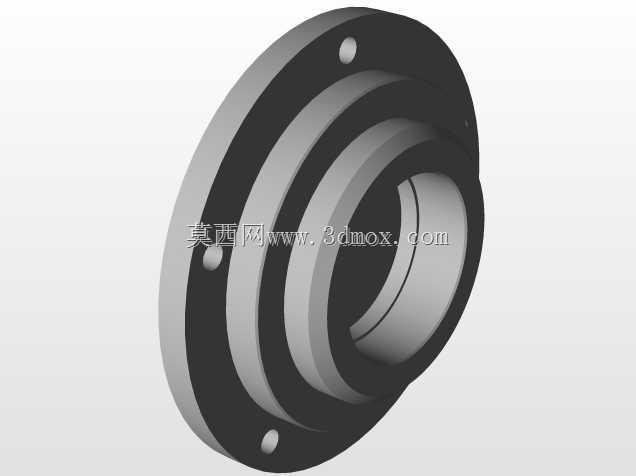

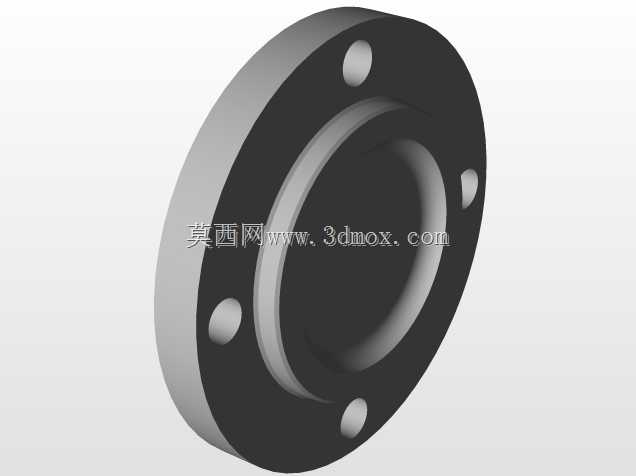

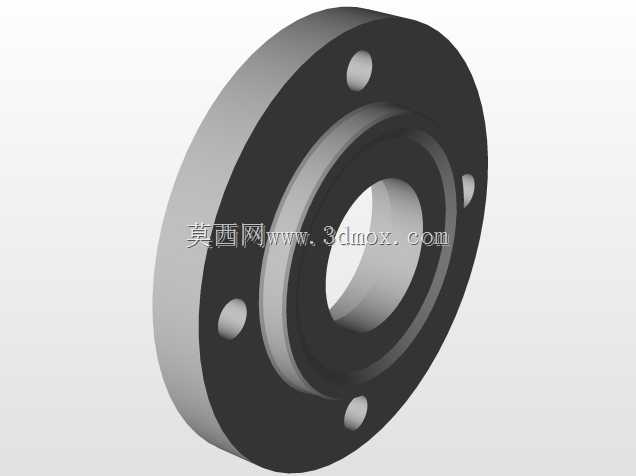

从外形尺寸的适配性来看，整个箱体的轮廓做了圆角过渡处理，没有突出的尖锐棱角，安装时不会和周边的设备构件发生干涉，箱体的壁厚按照长期额定负载下的刚度要求做了计算，在保证箱体不会因为受力出现变形的前提下，尽可能压缩了壁厚尺寸，控制整体的重量。输入轴和输出轴的轴伸长度做了标准化设计，能适配市面上常规的联轴器、带轮、链轮等标准传动件，用户选型后不需要额外做轴的二次加工就能直接装配使用。箱体表面做了喷漆防锈处理，能适应车间内多粉尘、少量油污的使用环境，不会因为长期使用出现表面锈蚀的问题。在啮合间隙的调整上，剖分式箱体的结构可以通过调整轴承端盖处的垫片厚度，来调整蜗杆和蜗轮的中心距，进而控制啮合侧隙在合理范围内，既不会因为侧隙过大导致传动回程误差过大，影响需要精准定位的工位传动精度，也不会因为侧隙过小导致啮合时卡滞、运行温升过高，烧坏蜗轮齿面。

实际选型应用时，需要注意这套减速箱的额定输出扭矩匹配对应的负载，虽然蜗轮蜗杆传动能提供较大的减速比，但单级蜗轮蜗杆的传动效率相对齿轮传动偏低，所以在连续运行的工况下，需要核算运行时的热平衡温度，避免长时间满负载运行导致箱体内温度过高，润滑油失效加速齿面磨损。如果是用于频繁正反转的工况，还可以适当调整啮合侧隙，减少正反转切换时的冲击，提升传动的定位精度。整体来看，这套蜗轮蜗杆变速箱的结构设计完全贴合中小负载垂直传动的实际需求，没有冗余的结构设计，所有的结构细节都是围绕实际安装、使用、维护的场景做的优化，不管是用于新设备的传动选型，还是作为旧设备备件替换的三维参考，都有很高的实际应用价值。
