Nema17规格行星齿轮减速箱结构设计

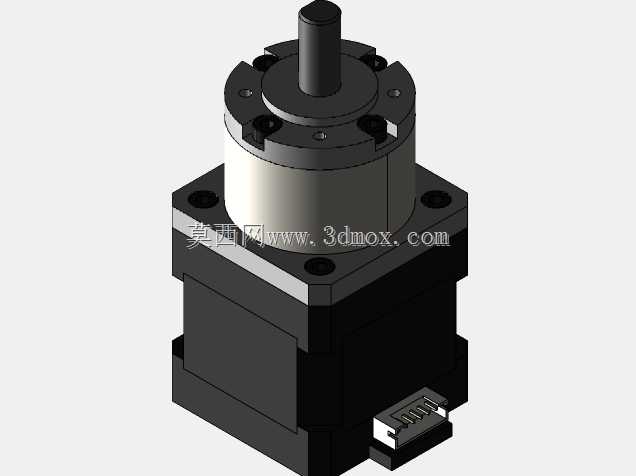

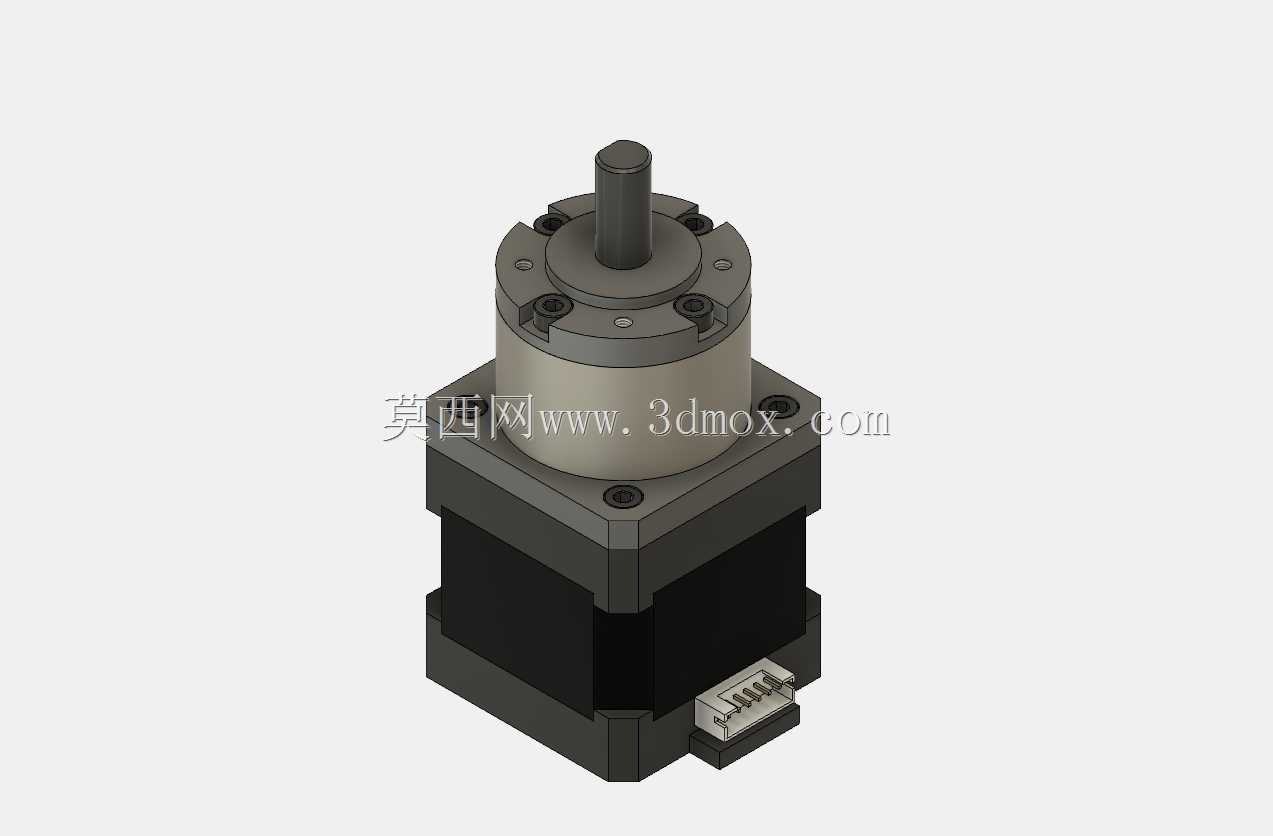

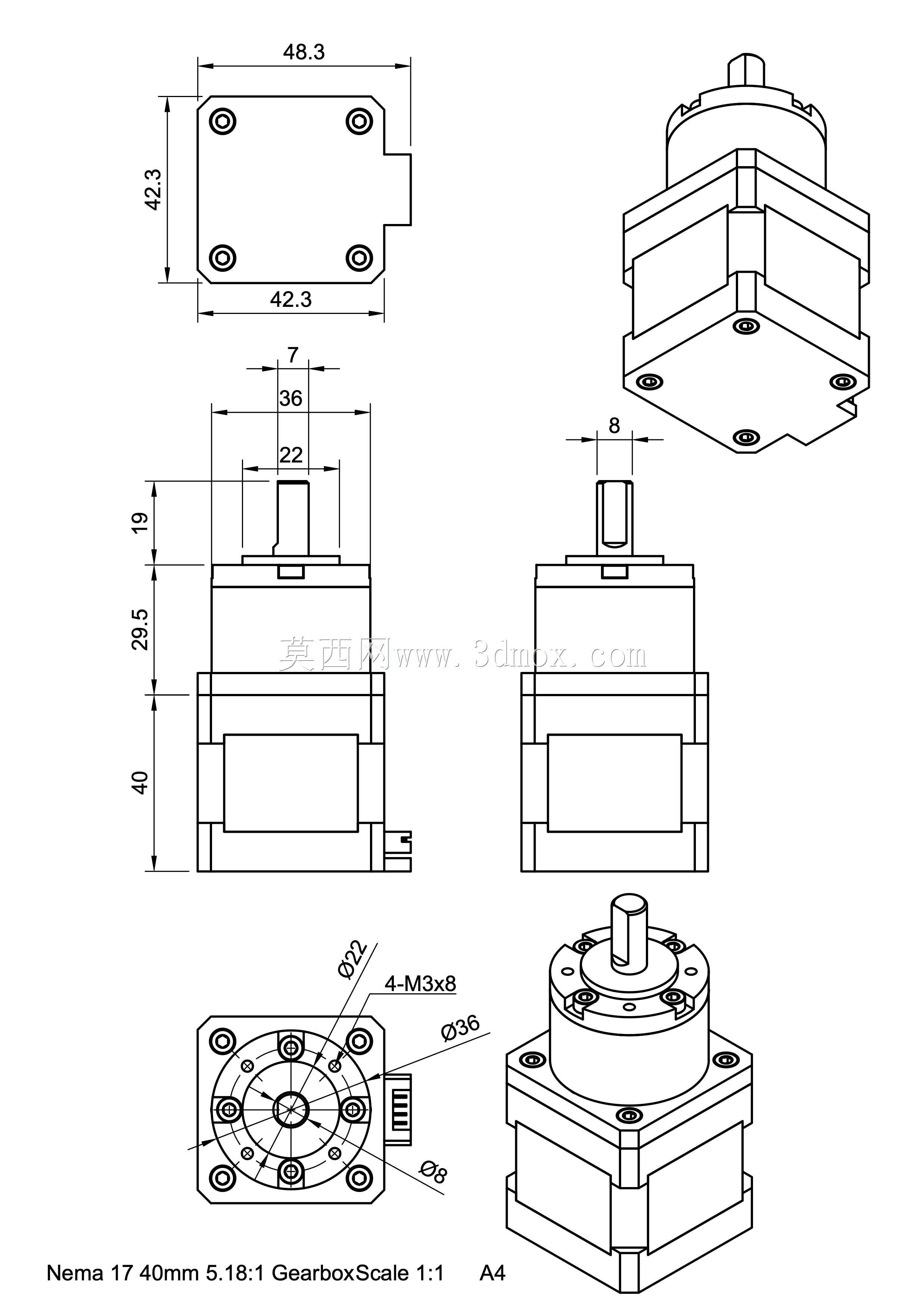

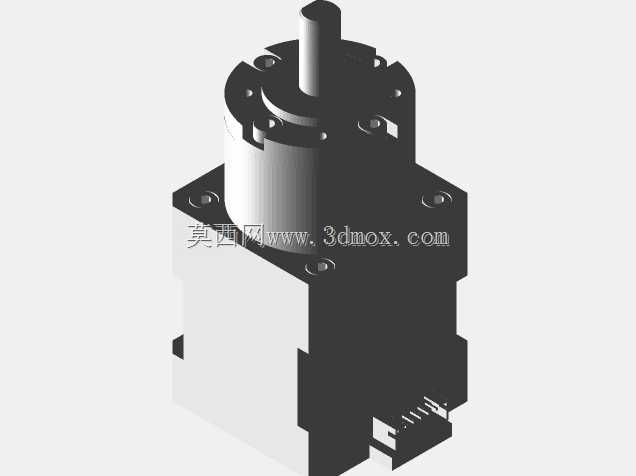

　　在小型自动化传动场景里，40mm安装规格的行星减速箱一直是步进、伺服传动链路里的核心适配部件，这类部件的设计精度直接决定了末端执行机构的传动刚性、回程误差与负载匹配能力。做这类传动部件的三维结构设计时，首先要锚定的是安装边界的适配性——这款Nema17规格的行星齿轮箱，安装法兰的外形尺寸控制在42.3mm见方，法兰安装孔的中心距为48.3mm，完全匹配标准42系列步进电机的安装接口，不需要额外做转接法兰就能直接对接，这一点在小型桌面自动化设备、3D打印传动结构、小型机械手关节的选型里非常关键，能大幅缩减装配环节的适配工作量，避免因转接带来的同轴度误差。

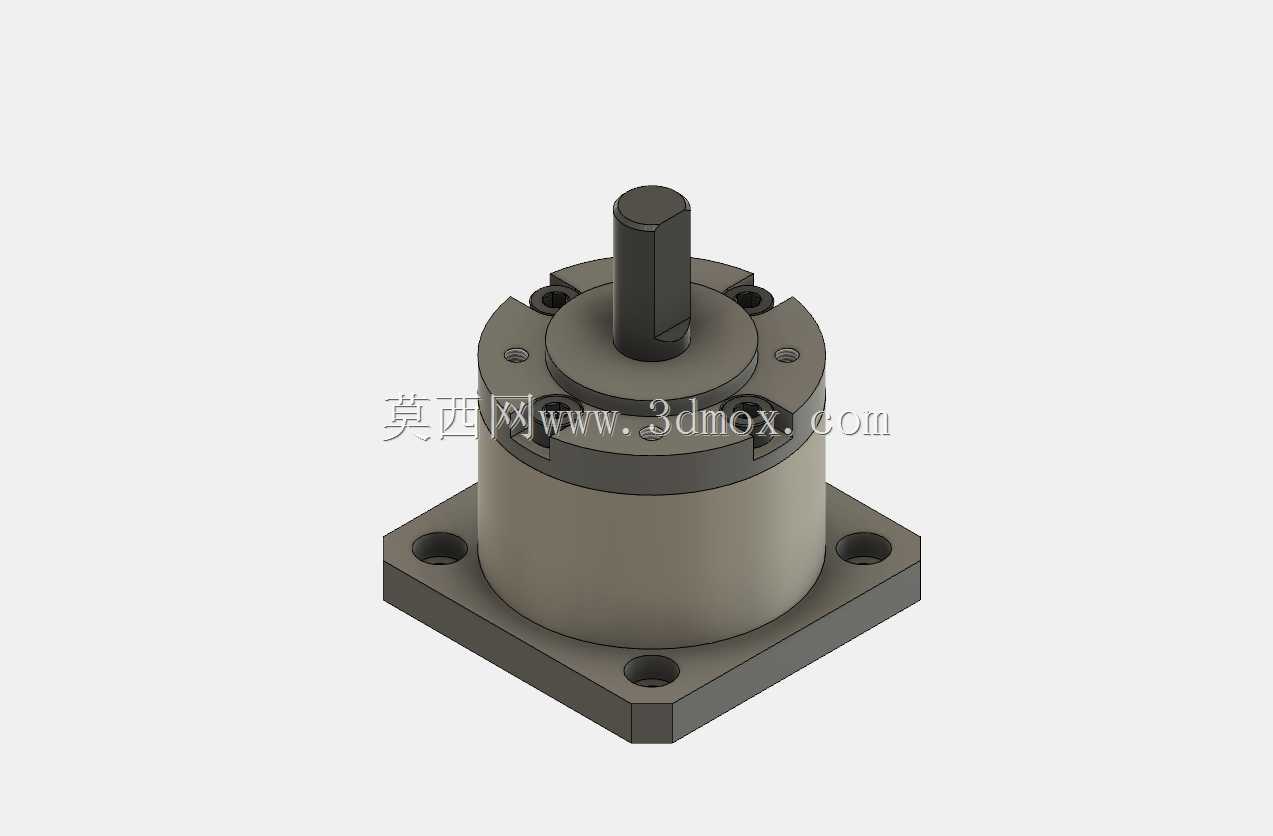

　　从结构设计思路来看，这款行星齿轮箱采用了多级行星轮系的布局，可通过调整内齿圈、行星轮与太阳轮的齿比组合，覆盖多组常用减速比区间，不同减速比对应的箱体长度做了差异化设计，小速比款箱体总高度控制在29.5mm，大速比款最大高度为53mm，能适配不同安装空间的布局需求。设计时特意将输出轴的轴径统一为8mm，输出端的安装孔采用4-M3x8的螺纹布局，安装孔分布圆直径为22mm，不管搭配哪一种速比的箱体，输出端的安装尺寸都保持一致，用户在更换不同速比的减速箱时，不需要重新调整末端负载的安装孔位，能大幅降低设备改型的设计成本。

　　实际应用场景中，这类行星齿轮箱主要用来匹配小规格动力源的扭矩放大需求，标准42步进电机的输出扭矩通常在0.4N·m到0.8N·m区间，搭配对应速比的行星箱后，输出扭矩可按速比成比例提升，同时行星轮系的均载结构能把输入动力均匀分配到多组行星轮上，相比普通的直齿减速结构，传动过程中的振动更小、噪音更低，回程间隙可以控制在极小的范围内，完全能满足小型检测设备、精密送料机构、桌面型数控雕刻机这类对传动精度有要求的场景使用。

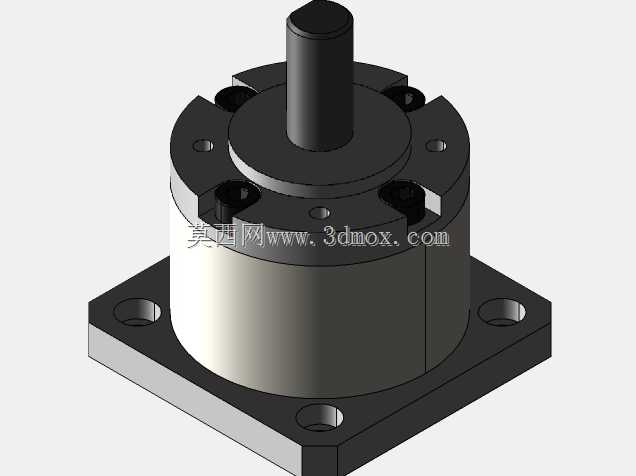

　　做结构建模的时候，需要重点关注几个装配边界的公差配合：首先是输入轴与电机输出轴的对接孔同轴度，必须控制在0.02mm以内，否则装配后会出现运转卡顿、轴承磨损加快的问题；其次是行星轮与行星架的销轴配合，要预留合适的转动间隙，既要保证行星轮转动顺畅，又不能出现过大的窜动，否则会增大回程误差；内齿圈与箱体外壳的配合采用过盈定位加销钉固定的方式，能避免大扭矩输出时内齿圈出现跟转的问题。箱体的外形做了方正的切边设计，除了方便法兰安装对位之外，也能在密集排布的多轴设备里节省侧向空间，不会出现圆形箱体相邻干涉的问题。

　　从功能特性上来说，这款行星齿轮箱的输入端采用密封轴承支撑，输出端同样配置了双轴承支撑结构，能承受一定的径向负载与轴向负载，在带动同步轮、丝杠这类有径向力的负载时，不需要额外加装支撑座，进一步简化了整体传动结构。齿轮部分采用渐开线直齿设计，加工工艺成熟，装配难度低，相比斜齿行星箱成本更低，完全能满足大多数中低速小型传动场景的精度与寿命要求。设计时还特意在箱体侧面预留了安装定位的基准面，装配时可以靠这个基准面快速找正传动同轴度，不需要反复打表调整，能提升车间的装配效率。

　　在实际选型匹配时，需要根据末端负载的转速、扭矩需求选择对应速比的箱体，比如带动滚珠丝杠做直线传动的场景，要结合丝杠导程、移动速度要求计算所需的输入转速，同时核算负载惯量与电机惯量的匹配比，行星箱的存在能把负载惯量按速比的平方折算到电机端，大幅降低对电机惯量的要求，让小规格电机也能带动较大的负载做精准运动。这款结构的所有安装尺寸都做了标准化适配，不管是做新设备的结构设计，还是做旧设备的传动升级，都能直接套用安装尺寸完成布局，不需要做额外的结构改型。
