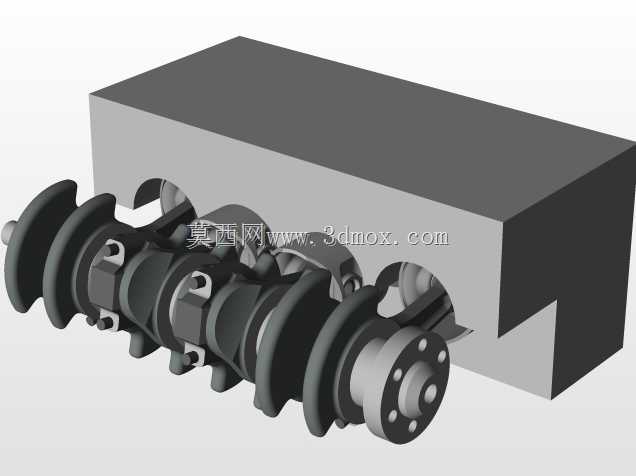

直列四缸内燃机曲轴缸体组合结构

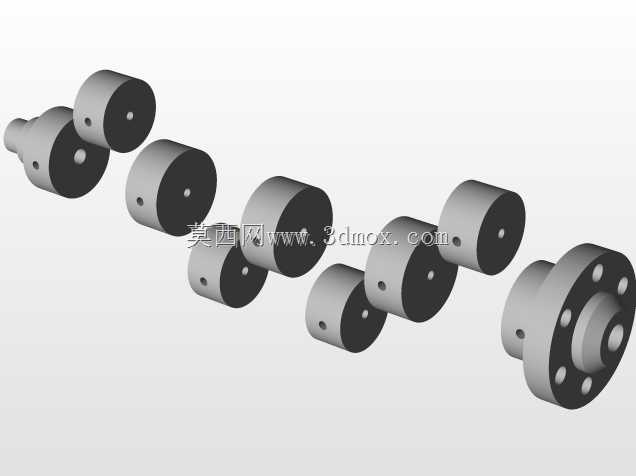

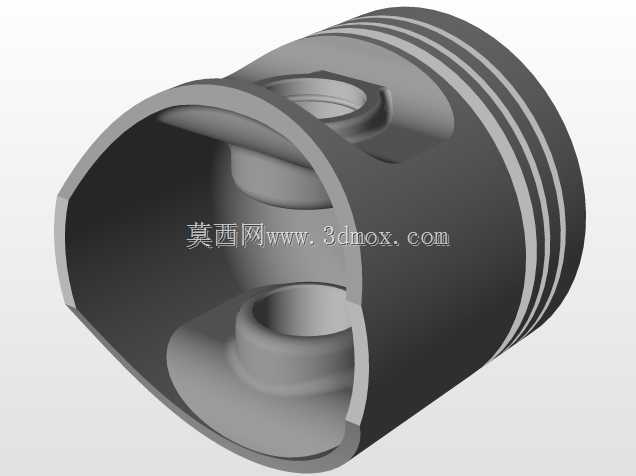

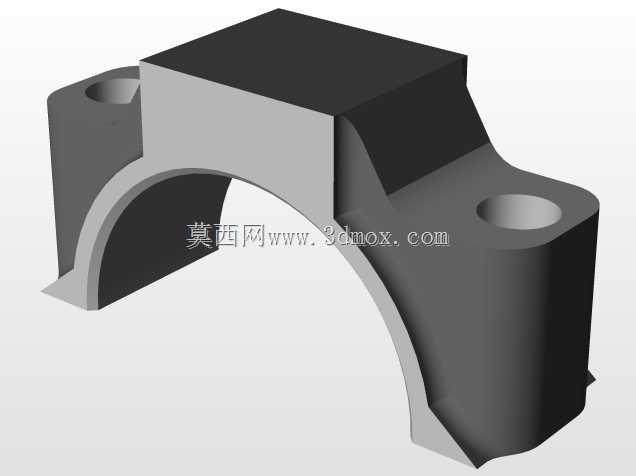

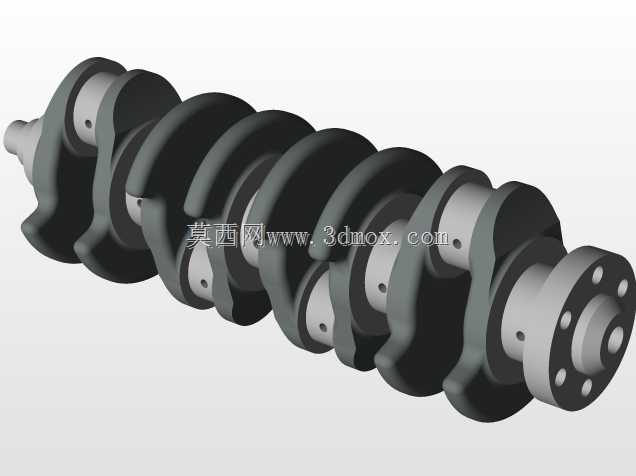

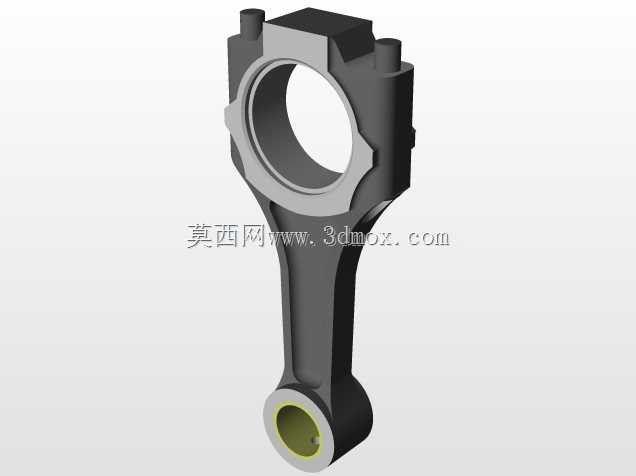

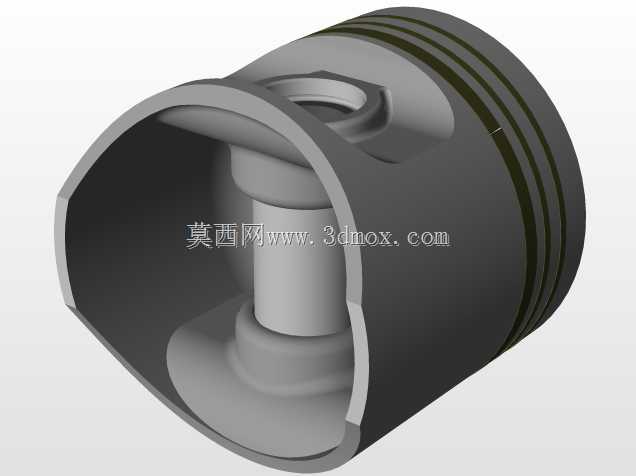

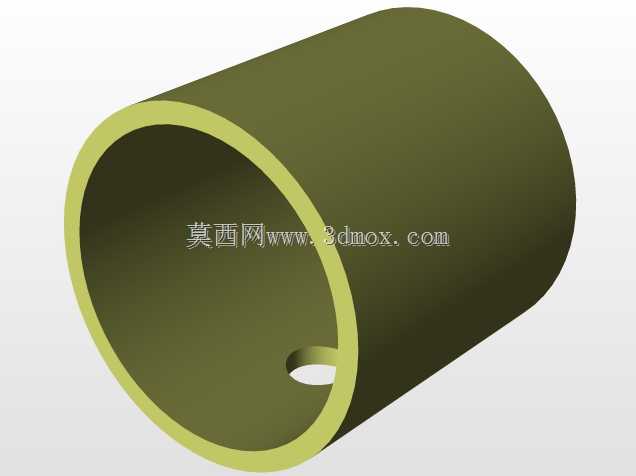

这套结构模型还原了直列四缸内燃机核心的缸体-曲轴配合部分，是往复式内燃动力装置里最核心的动力转换单元，日常在乘用车辆、小型工程机械、固定式发电机组这类需要燃油动力输出的场景里，这部分的结构精度直接决定了整机的运转平顺性与动力输出效率。从实际使用场景来看，该结构承担着将活塞往复直线运动转换为旋转扭矩输出的核心功能，燃烧室内燃油爆燃产生的推力通过活塞、连杆传递到曲轴曲柄销位置，曲轴依靠自身的配重平衡块抵消往复运动产生的一阶、二阶惯性力，最终通过曲轴后端的法兰端将扭矩输出给传动系统或者作业负载。做这套结构的三维设计时，首先要敲定的是缸体的曲轴箱安装边界，缸体下半部分的主轴承座同轴度公差需要严格控制，各档主轴承孔的同轴度偏差不能超过0.02mm，不然曲轴高速转动时会出现偏磨、抱轴的故障；曲轴的轴向定位通常设置在中间档主轴承位置，预留0.1-0.2mm的轴向窜动间隙，用来抵消金属部件热胀冷缩带来的尺寸变化。从外形尺寸来看，该直列四缸结构的缸体长度适配常规的1.5-2.0L排量区间，曲轴的回转半径决定了活塞行程，模型里曲轴的配重块轮廓完全避让了缸体曲轴箱的内壁，最小间隙控制在3mm以上，避免高速运转时运动部件和固定壳体发生运动干涉。设计过程中需要反复校核曲柄连杆机构的运动包络，尤其是曲轴转动到下止点位置时，连杆大头的回转轨迹不能和缸体的主轴承座加强筋发生碰撞，同时还要预留出机油飞溅润滑的空间，缸体内壁的油道开孔位置需要对准各档主轴承的润滑油槽，保证运转时压力机油能够持续输送到摩擦副表面。这套结构的安装边界需要匹配外围的正时系统、油底壳、气缸盖组件，缸体前端面预留了正时齿轮室的安装止口，后端面匹配飞轮壳的连接定位孔，所有连接孔的位置度公差都控制在0.1mm以内，保证外围附件装配时能够精准对位。从功能特性上来说，该结构的缸体采用龙门式曲轴箱设计，整体刚性优于平分式结构，能够承受更高的燃烧爆压，适合涡轮增压版本的动力机型；曲轴采用全支撑设计，每一个曲柄销两侧都设置有主轴承支撑，相比非全支撑曲轴抗弯强度提升40%以上，高转速下的形变更小，能够有效降低运转噪音与振动。实际建模过程中，曲轴的平衡块外形需要经过动平衡校核，每一块平衡块的质心位置都要经过计算，保证整个曲轴组件的动平衡量控制在允许范围内，减少整机运转时的振动传递。缸体的壁厚设计遵循等强度原则，主轴承座位置的壁厚加厚到8mm，其余非受力区域壁厚控制在4mm左右，在保证整体刚性的前提下尽可能降低结构自重，符合动力总成轻量化的设计趋势。另外需要注意的是，曲轴后端的输出法兰端面设置有定位销孔，用来和飞轮组件精准定位，法兰端的螺栓孔分布圆直径匹配常规的手动或自动变速器连接尺寸，能够适配不同类型的传动系统对接需求。在做结构验证时，需要模拟曲轴从怠速到最高额定转速的全工况运转状态，校核各摩擦副的润滑路径是否通畅，运动部件之间的间隙是否在合理区间，缸体主轴承座的受力变形量是否在材料允许的弹性变形范围内，避免长期运转后出现疲劳裂纹。这套结构的细节还原度较高，完整呈现了曲柄连杆机构和缸体的配合关系，能够用于动力结构教学、新机型方案初期的结构验证、以及维修装配的模拟演示，帮助设计人员快速理解内燃动力核心部件的装配逻辑与受力传递路径。
