星型航空活塞动力装置结构设计

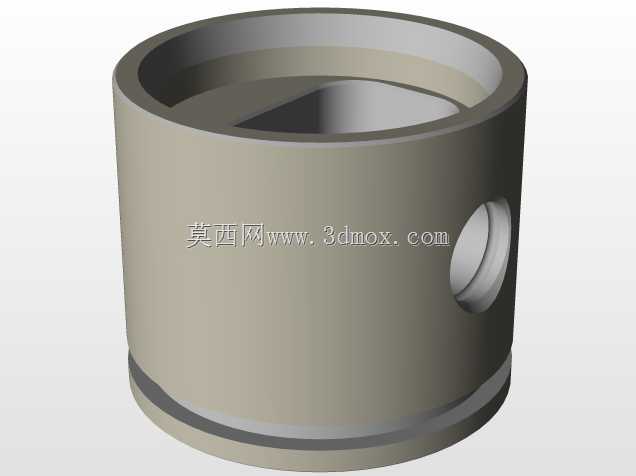

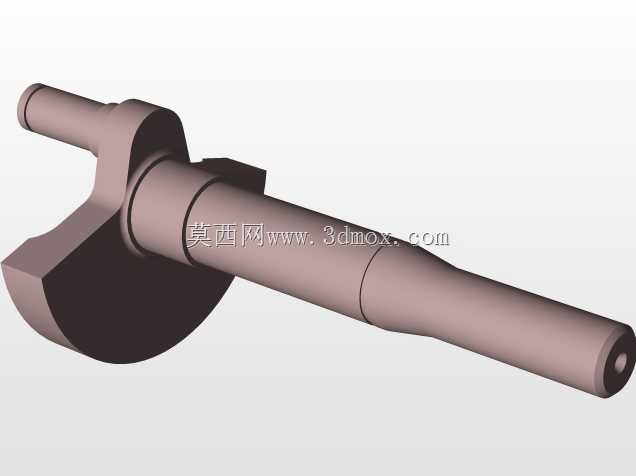

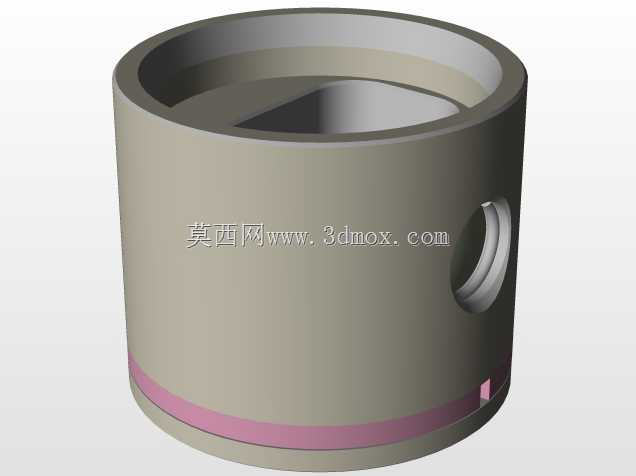

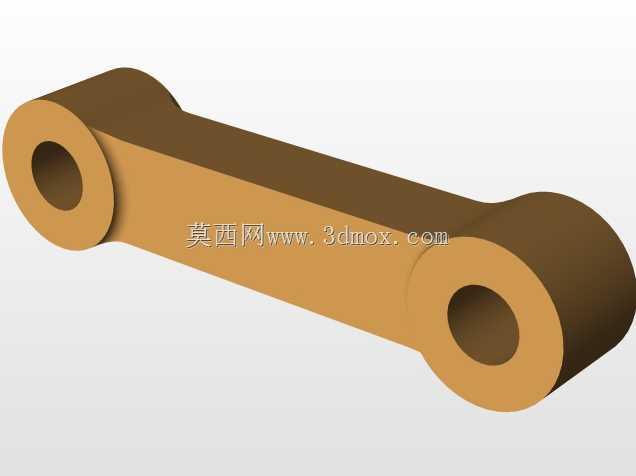

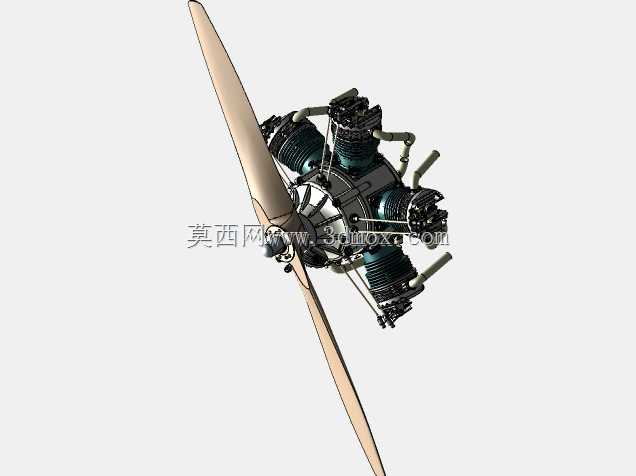

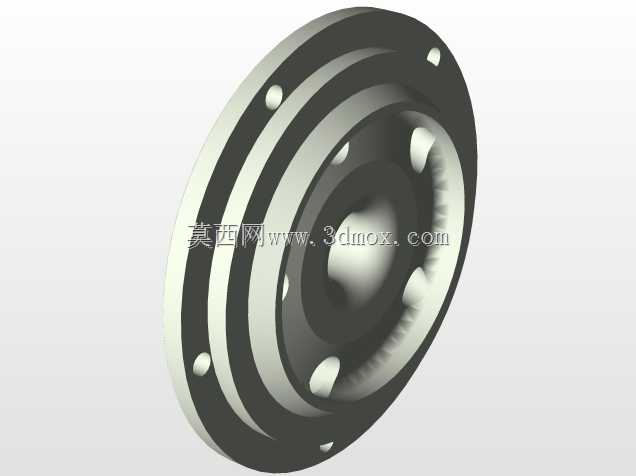

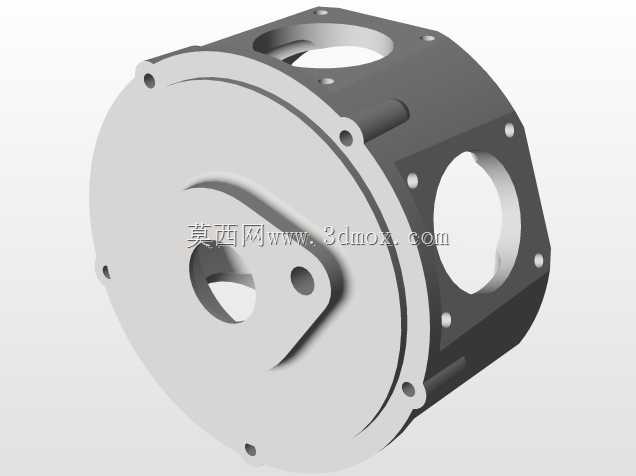

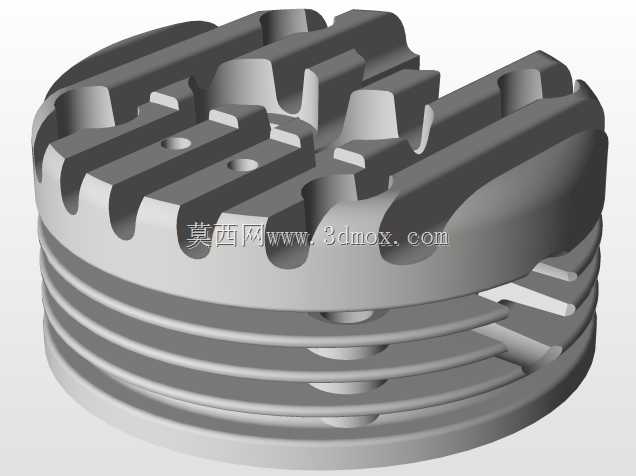

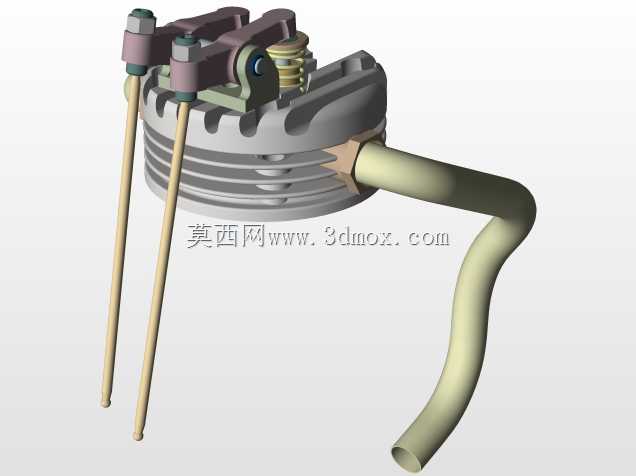

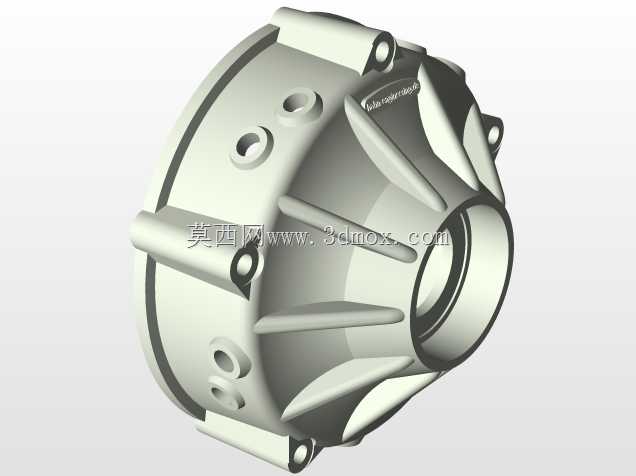

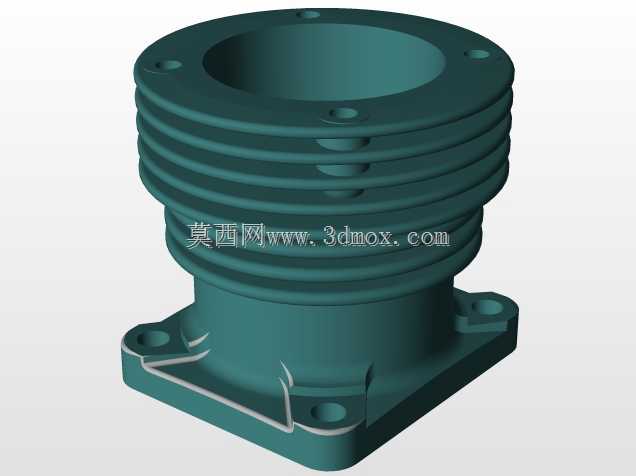

这款星型航空活塞动力装置，主要适配轻型通航固定翼飞机、农用作业飞机、运动类特技飞机的动力需求，在低空通航作业、飞行训练、航空运动赛事场景中有着长期稳定的应用，相比直列、V型活塞航发，其迎风面的散热效率优势明显，不需要布置复杂的液冷管路系统，整体结构冗余度更高，单缸故障下仍能维持基础动力输出，适配无备发的轻型飞机安全需求。从结构设计逻辑来看，该动力装置采用五缸径向星型布局，曲轴位于整个总成的中心位置，各缸以等夹角环绕曲轴箱布置，每一个气缸的连杆都铰接在中心曲轴的曲柄销上，这种布局能让曲轴每旋转一圈，所有气缸依次完成做功行程，动力输出的平顺性远优于同缸数的直列布局，同时整体轴向尺寸更短，能有效压缩机头段的长度，优化飞机的重心配平区间，降低机身结构的配平配重需求。在功能特性层面，该动力装置采用自然吸气式活塞做功结构，每个气缸独立布置进排气门、散热鳍片与高压点火组件，外露的气缸散热鳍片直接利用飞行过程中的迎面气流完成散热，省去了液冷系统所需的水泵、散热器、冷却液管路等附属部件，整体自重更低，维护环节的拆检难度更小，野外无复杂地勤支撑的场景下，也能完成常规的火花塞更换、气门间隙调整等维保作业。前端的螺旋桨安装法兰采用标准的航发锥面配合结构，能适配不同直径、不同桨距的木质、复合材料螺旋桨，法兰端面预留的定位销孔能保证螺旋桨安装的动平衡精度，避免高速旋转时产生异常振动传递到机身结构。从安装边界来看，整个动力装置的核心机匣采用高强度铝合金铸造而成，机匣上预留的安装节分布在中心承力环的三个等夹角位置，安装节的连接孔位同轴度公差控制在0.02mm以内，能直接与飞机发动机架的焊接支座配合，不需要额外设计转接支架；整机径向最大尺寸控制在适配轻型飞机机头整流罩的范围内，安装时不需要对整流罩做额外的切割修型，各气缸的点火线束、燃油管路沿机匣表面的走线槽布置，不会突出到迎风面额外增加飞行阻力。设计过程中，针对星型发动机常见的机油润滑回路问题，采用了干油底壳润滑结构，机油箱独立布置在机匣下部，通过机油泵将压力机油输送到曲轴中心油道，再分流到各个连杆轴瓦、活塞销、气门摇臂等摩擦副位置，避免了星型布局下下部气缸容易积油的问题，同时机匣上设置的通气管路能平衡曲轴箱内部压力，避免高转速下曲轴箱压力异常升高导致的密封件渗漏问题。每个气缸的散热鳍片厚度、鳍片间距都经过气流仿真优化，在低速滑行阶段也能保证足够的散热效率，不会出现地面试车时气缸过热的问题，进气歧管采用等长度设计，保证每个气缸的进气量一致，让各缸的做功均匀性偏差控制在3%以内，降低曲轴运转的冲击载荷，延长整机的大修间隔时间。
