壁挂式可调金属承重托架结构设计

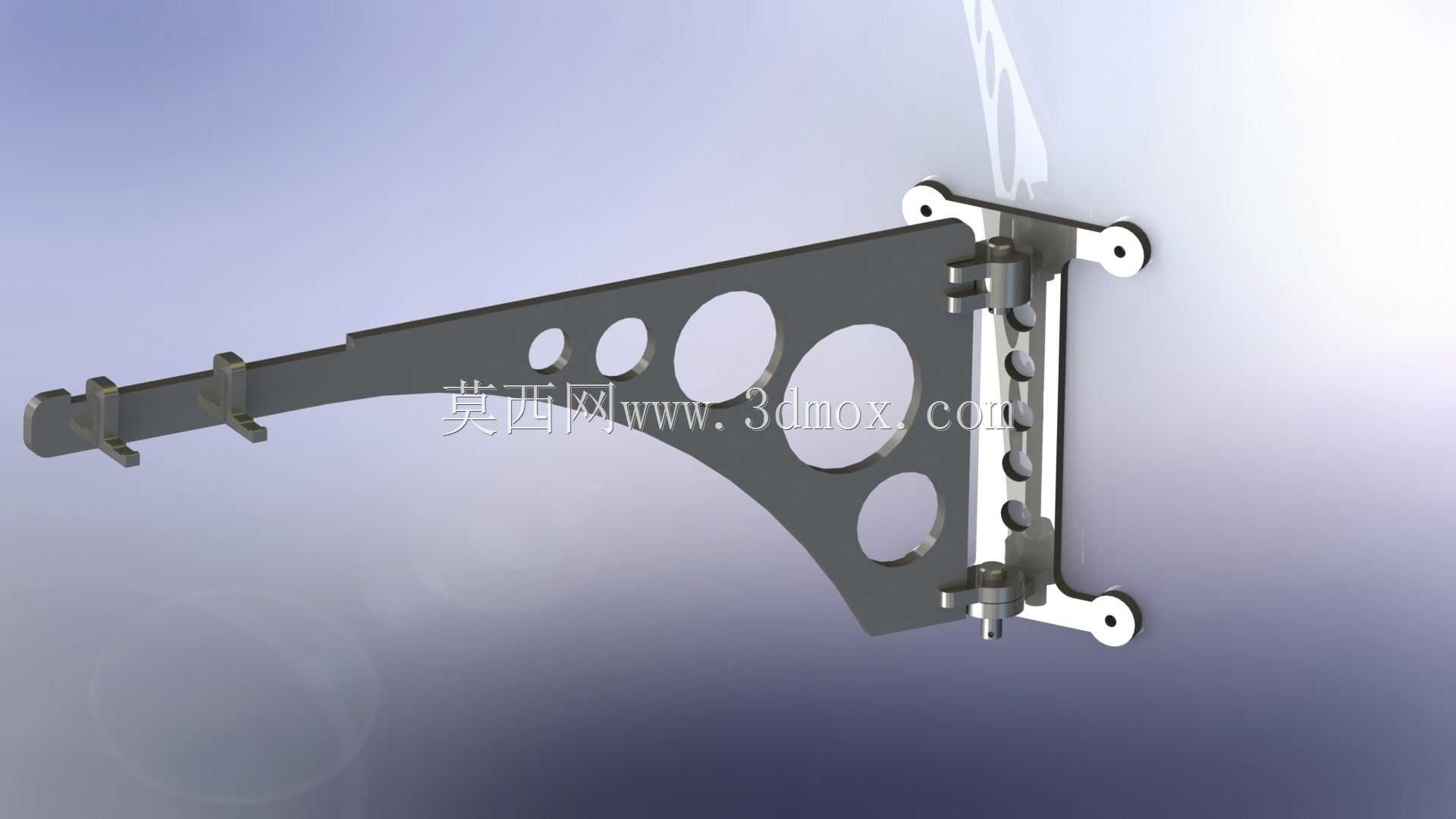

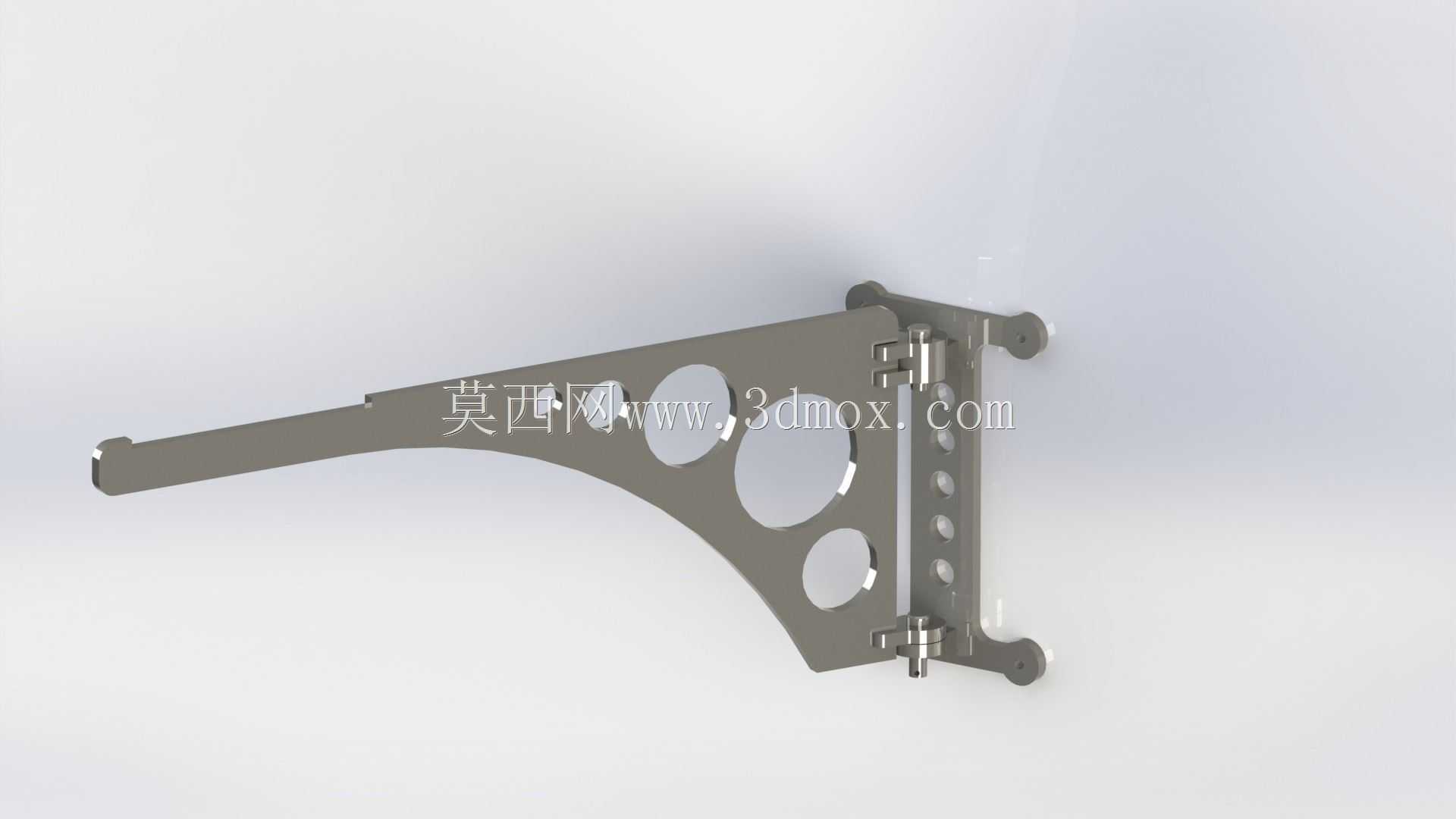

这类悬臂式壁挂承重托架，常被用在狭小空间的设备侧装场景，比如车间小型检测仪器的墙面固定、实验室管路辅助支撑、轻型工装的壁挂安装，部分民用场景里也会用来承托小型置物台、投影设备等，核心是在不占用地面操作空间的前提下，提供稳定的侧向支撑力。从结构上看，整个托架采用一体化折弯加镂空减重设计，悬臂段做了三个渐变直径的圆形镂空，不是单纯为了美观，而是在保证截面抗弯模量满足承重要求的前提下，尽可能削减整体自重，同时减少材料用量，降低加工成本。靠近墙面的安装座部分做了双排等距调节孔，上下两排孔位分别对应两个铰接固定点，安装时可以根据实际需要的悬臂仰角，调整固定螺栓在孔位中的位置，实现悬臂角度的无级微调，适配不同安装面的水平度偏差，也能满足不同被承托物的安装角度需求。安装座和悬臂主体之间采用销轴铰接结构，搭配防松锁紧件，调整好角度后可以完全锁死，避免长期承重下出现角度滑移。整个托架的安装边界需要注意，墙面固定端需要至少覆盖四个安装孔位的平整安装面，安装面的平面度误差建议控制在1mm以内，避免安装后出现附加内应力，长期使用导致结构变形。悬臂的有效伸出长度从安装座基准面到悬臂末端，满足常规小型设备的承托距离需求，末端没有做额外的延伸结构，避免力臂过长导致根部弯矩过大。设计过程中首先核算了悬臂根部的最大弯矩，按照额定承重下的静载荷乘以1.5倍安全系数，校核根部的抗弯强度，确保在最大承重下结构变形量控制在允许范围内，不会出现肉眼可见的下挠。镂空孔的位置特意避开了悬臂的主应力传递路径，三个圆孔沿着悬臂的中性轴分布，不会对截面的抗弯性能造成过大削弱，同时圆孔的边缘都做了倒角处理，避免应力集中导致的疲劳开裂，尤其是在有轻微振动的安装场景下，倒角处理能大幅提升结构的疲劳寿命。安装座的孔位间距经过匹配计算，上下孔位的中心距足够提供角度调整的行程，同时不会因为孔位过近导致安装座的结构强度下降，每个调节孔的边缘都做了翻边强化处理，提升孔位的局部抗压强度，避免螺栓锁紧时压溃孔边材料。整个托架的材质选用常用的结构钢，表面做了氧化发黑处理，具备基础的防锈能力，适合在常规室内工业环境下使用，如果是在潮湿或者有腐蚀的场景，也可以更换为不锈钢材质或者做表面喷塑处理。实际安装时需要先在墙面标记好安装孔位，使用膨胀螺栓将安装座牢牢固定在墙体上，确认安装座完全贴合墙面没有虚位后，再将悬臂调整到需要的角度，穿入铰接销轴并锁死锁紧件，最后在悬臂末端安装被承托的设备，安装完成后可以先施加额定承重70%的载荷做预压测试，确认结构没有变形、角度没有滑移后再正式投入使用。这类托架相比固定式的壁挂支架，最大的优势是角度可调，能够适配不同的安装需求，同时一体化的悬臂结构没有多余的拼接部件，整体刚性更好，长期使用的稳定性更高，镂空设计也让整体外观更简洁，不会显得过于笨重。
