做传动结构选型的时候,同步齿带是绕不开的基础部件,和普通平带靠摩擦力传动的逻辑完全不同,齿带是靠带体内周的等距齿形和带轮齿槽完全啮合来传递动力,不存在打滑的问题,传动比能做到非常精准,这也是很多需要定比传动的工位优先选它的核心原因。日常在轻工包装线的进给工位、小型自动化设备的主轴传动、3D打印设备的轴系传动、办公设备的走纸机构里,都能看到这类齿带的应用,它不需要额外的润滑,运转过程中噪音比齿轮传动低很多,张紧调整的余量也比链条传动大,维护成本极低。
这次做的这款环形齿带,设计阶段首先要匹配对应模数的同步带轮齿形,齿距公差控制在微米级,避免啮合过程中出现爬齿、跳齿的问题。带体采用环形无接头的整体结构,不存在接驳口的强度薄弱点,抗拉层埋设在带体的节线位置,采用高强度的玻纤线绳作为抗拉骨架,保证带体在长期张紧状态下的伸长率控制在极低水平,不会因为长期运转出现节距变大、啮合错位的问题。带齿部分采用耐磨耐油的合成橡胶材质,齿面做了微弧过渡处理,和带轮齿槽啮合的时候能实现渐进式接触,大幅降低啮合瞬间的冲击噪音,同时减少齿根位置的应力集中,避免长期交变载荷下出现齿根断裂的失效问题。
从安装边界来看,这款齿带的适配带轮有明确的直径下限,过小的带轮直径会导致带体反复弯折的曲率过大,大幅降低带体的疲劳寿命,设计选型的时候要保证小带轮的最少啮合齿数不低于6个,否则会因为啮合齿数不足导致单位齿面载荷过大,加剧齿面磨损。安装的时候两带轮的轴线平行度必须控制在允许范围内,否则带体运转过程中会出现跑偏、单侧磨损加剧的问题,张紧力的调整也要控制在合理区间,张紧力过大会导致带体抗拉层载荷过大、轴承受力超标,张紧力过小则容易出现跳齿、传动精度不足的问题。
实际工况适配方面,这款齿带可以在常规的车间环境温度下长期工作,带体的橡胶材质具备一定的耐油污、耐粉尘能力,不需要做全封闭的防护结构,在普通的 open 式传动工位就能直接使用。和齿轮传动相比,它的中心距适配范围更灵活,不需要严格的中心距公差控制,两轴中心距可以在一定范围内调整,给设备整体结构布局留出了足够的设计余量。和链条传动相比,它不需要定期加注润滑油,不会出现油污污染加工物料的问题,非常适合食品包装、医药生产这类对洁净度有要求的生产工位。

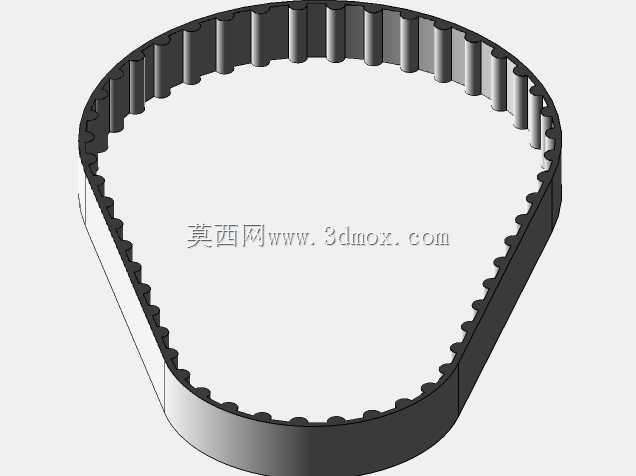

建模过程中,首先通过齿形轮廓的参数化绘制,先做出单个齿的截面轮廓,再通过环形阵列生成整圈的内齿结构,之后通过扫掠命令生成带体的基础实体,在带体的节线位置预留出抗拉层的安装空间,齿根位置做了标准的圆角过渡,避免应力集中。带体的背部做了平整的平面设计,部分需要背部压轮张紧的工位也可以直接适配,不需要额外做结构修改。带体的宽度方向做了等截面设计,边缘裁切整齐,不会运转过程中出现边缘飞散、分层的问题。
在设备调试阶段,这类齿带的初始张紧可以通过压下带体中部的挠度来判断张紧力是否合适,不需要复杂的测力工具,现场装配的门槛很低。长期运转过程中,只需要定期检查带体表面是否有裂纹、齿面是否有异常磨损,不需要做其他的维护操作,正常工况下的使用寿命远高于普通平带和V带。对于需要正反转频繁切换的传动工位,这类齿带的啮合间隙极小,反向传动的空程量可以控制在非常小的范围内,能满足多数中低速精密传动的精度要求,不需要额外添加消隙结构,就能实现稳定的定比传动。
