带轮毂挡边同步齿形滑轮结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:325967
  • 带轮毂挡边同步齿形滑轮结构设计

在轻工自动化输送、小型精密传动、包装设备进给机构这类对传动同步性有要求的场景里,齿形滑轮是替代平带轮、V带轮解决滑差问题的核心传动部件,和同步带配合使用时,靠齿形啮合传递扭矩,不会出现普通摩擦传动的丢转问题,传动比精度能稳定控制在允许偏差范围内,适合需要定比传动的工位,比如包装线的送膜辊驱动、小型输送机的辊筒联动、3D打印设备的轴系传动都能见到这类零件的身影。

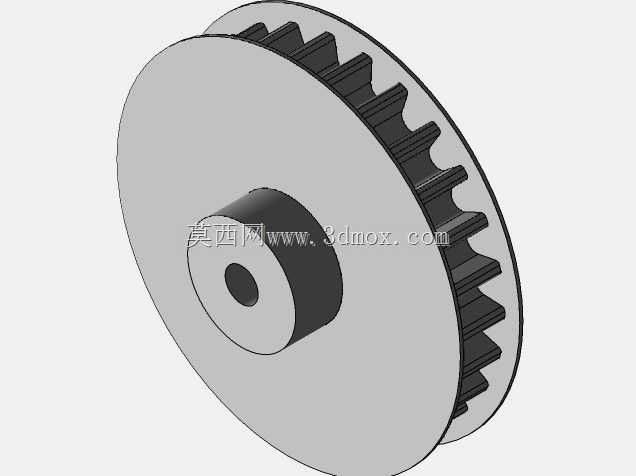

这个齿形滑轮采用双侧挡边加一体式轮毂的结构,两侧的挡边高度略高于带齿顶面,主要作用是约束同步带的运行轨迹,避免设备启停、正反转切换或者轴系存在少量安装同轴度偏差时,同步带从带轮齿槽内脱出,尤其是中心距较短的传动布局里,带的跳动量更大,双侧挡边的设计能大幅降低掉带故障的概率,减少设备运维的停机时间。中间的轮毂部分做了加厚设计,轮毂内孔是光孔结构,适配不同的轴径安装需求,实际装配时可以根据配套轴的尺寸加工键槽或者采用顶丝锁紧、胀套连接的方式固定,轮毂的轴向长度比轮缘部分短,既保证了和轴的配合接触面积足够传递额定扭矩,又不会过多占用安装空间,避免和周边的机架、轴承座等部件产生干涉。

设计这类齿形滑轮的时候,首先要匹配对应型号同步带的齿形参数,齿槽的轮廓、齿距、齿深都要和带齿完全契合,啮合时不能出现卡滞或者齿侧间隙过大的问题,间隙过大会导致传动回程误差增大,间隙过小则会加剧带齿的磨损,缩短同步带的使用寿命。轮缘的外径尺寸是根据传动比要求计算得出的,和配对带轮的外径比值就是实际的传动比,设计时要注意带轮的最小许用弯曲直径,不能为了追求紧凑布局把带轮做的过小,否则会让同步带绕过带轮时的弯曲应力过大,提前出现带体开裂、齿根断裂的问题。

安装边界方面,这个带轮的轴向总宽度由轮缘宽度加两侧挡边的厚度决定,选型时要确认安装位置的轴向预留空间大于这个总宽度,径向方向上,带轮的最大外径是挡边的外圆直径,安装时要保证带轮外圆和周边的防护罩、机架壁板之间留有至少3-5mm的安全间隙,避免运行过程中出现剐蹭。内孔的同轴度、带轮齿面的圆跳动都要控制在合理公差范围内,否则高速运转时会产生振动和噪音,还会导致同步带的受力不均,局部磨损加快。

实际应用中,这类带轮常用铝合金或者45号钢加工,铝合金材质重量轻,转动惯量小,适合高速轻载的传动场景,45号钢材质强度高,适合中低速重载的传动工况,表面可以根据需求做阳极氧化或者发黑处理,提升防锈能力和表面硬度。和普通平带轮相比,齿形滑轮的传动效率更高,能达到98%以上,而且不需要很大的张紧力,能降低轴和轴承的径向载荷,延长支撑部件的使用寿命,在很多需要精准传动的中小型设备里,已经逐步替代了传统的摩擦式带传动结构。
