小型便携锻造加热炉结构设计

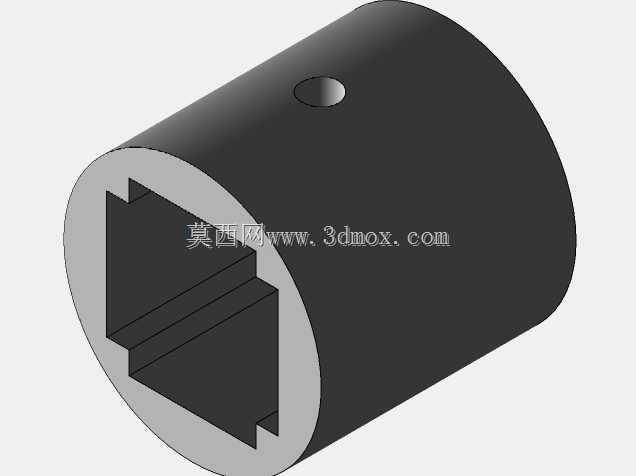

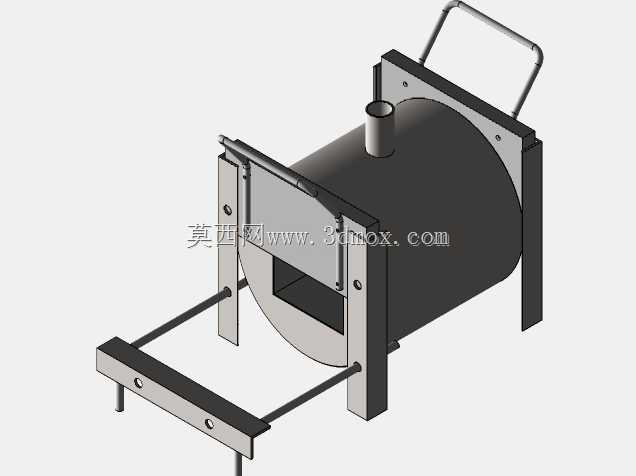

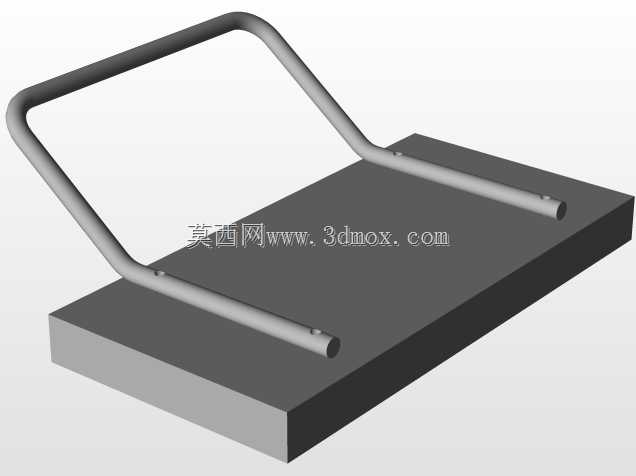

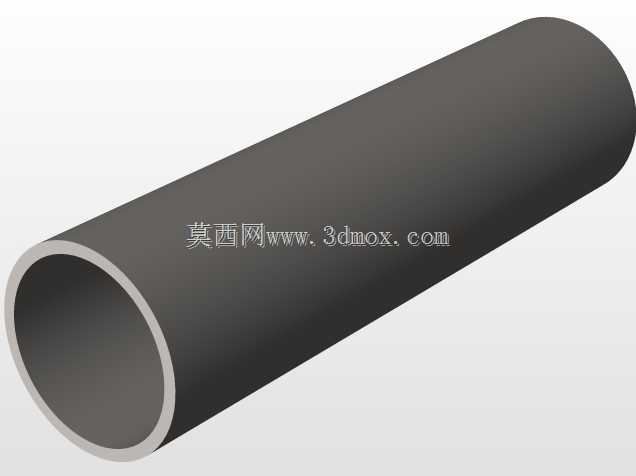

这款小型锻造炉主要面向个体铁匠工坊、小型五金维修站点、户外锻打作业场景设计，可满足小尺寸金属坯料的加热、锻前预热、局部热处理等作业需求，区别于大型工业锻造炉的固定安装属性，该设备主打轻量化移动使用，适配小批量、零散化的锻打作业工况。从结构设计来看，整体采用卧式圆柱炉腔布局，炉体外壳选用耐热钢板弯折焊接成型，外部框架通过型材焊接构成支撑结构，顶部设置提手结构，方便单人短距离转移搬运，无需额外吊装辅助。炉腔前端设置可开合的炉门结构，炉门通过侧边铰接件与框架连接，闭合后可减少炉内热量散失，作业时可根据坯料长度调整开合幅度，适配不同长度的坯料伸入加热。炉体顶部预留排烟接口，可外接排烟管道将炉内燃烧废气导出作业区域，避免作业空间内烟气积聚，改善一线操作环境。前端延伸的支撑托架采用杆件焊接结构，可承托伸出炉腔的长尺寸坯料，避免坯料单侧承重导致炉门变形或坯料滑落，托架上预留定位孔位，可根据作业需求加装简易挡块，限制坯料伸入炉腔的长度，保证加热区域的精准性。支撑腿采用立式型材结构，将炉体抬升至合适作业高度，匹配人工持钳操作的舒适高度范围，无需额外搭建作业台架，落地即可使用。设计过程中优先考虑了热变形的补偿余量，炉体内衬与外壳之间预留膨胀间隙，避免长期高温作业下外壳受热变形，框架连接位置均采用可拆卸螺栓连接，方便后期更换内衬、检修燃烧组件，日常维护无需整体切割拆解。安装边界方面，设备整体占地尺寸较小，无需预埋固定螺栓，放置在平整的水泥地面即可稳定作业，周边预留不小于三十厘米的散热空间即可满足安全作业要求，外接排烟管道时仅需匹配顶部接口尺寸，无需复杂的管路改造。实际作业中，该设备可完成小型刀具锻打、五金零件局部淬火、金属工件热弯预热等工序，炉内温度可覆盖常规碳钢、合金钢的锻打加热温度区间，炉腔容积适配直径五十毫米以内、长度三百毫米以内的坯料加热，对于小型维修站点的零星热加工需求适配性极强，无需配备大型工业加热炉即可完成常规热作业，大幅降低小型作业场景的设备投入成本。结构建模过程中对所有焊接位置做了焊缝示意，活动铰接位置预留了合理的配合间隙，保证炉门开合顺畅无卡滞，提手位置做了弯折圆角处理，避免搬运时割手，所有外露金属边缘均做了倒角处理，减少作业过程中的磕碰划伤风险。
