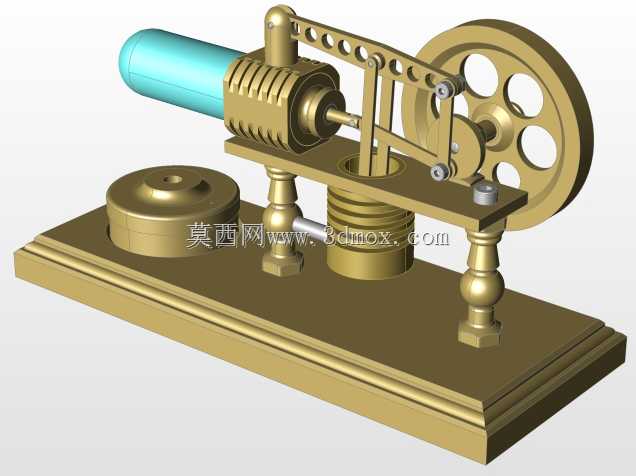

罗宾逊结构斯特林动力装置三维数模

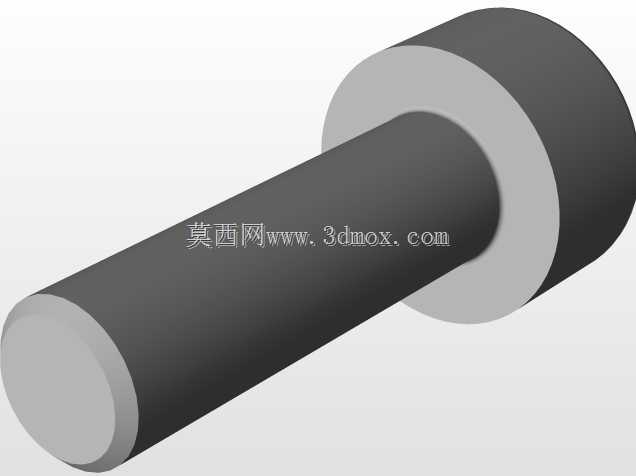

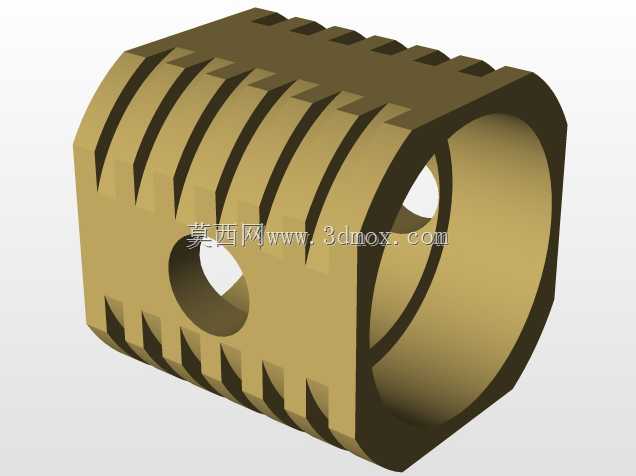

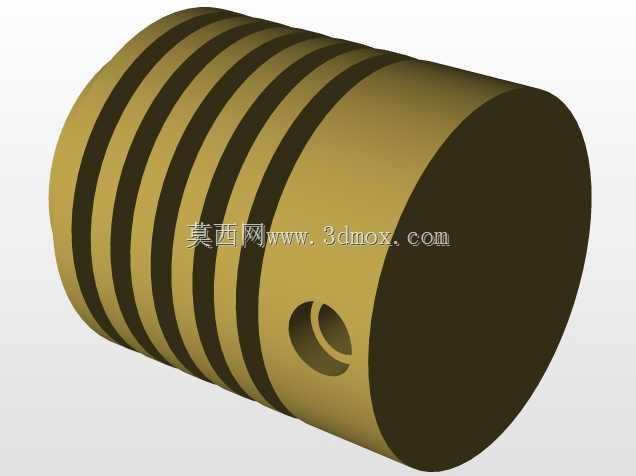

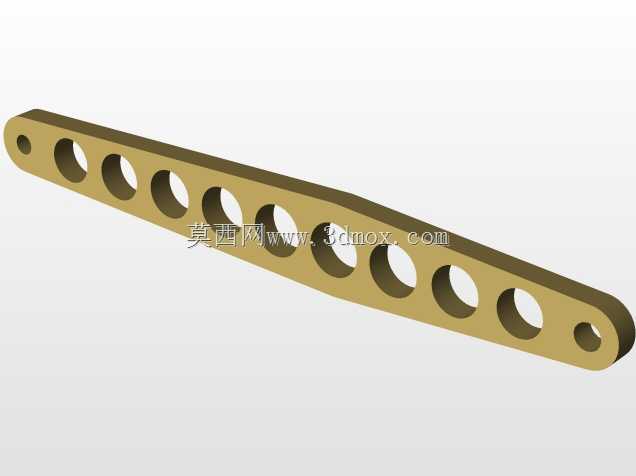

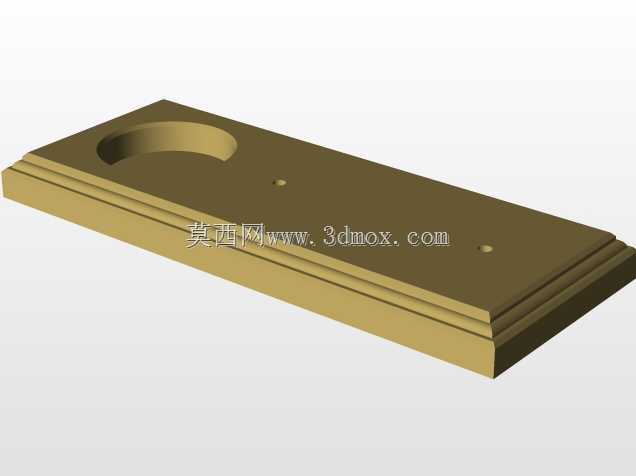

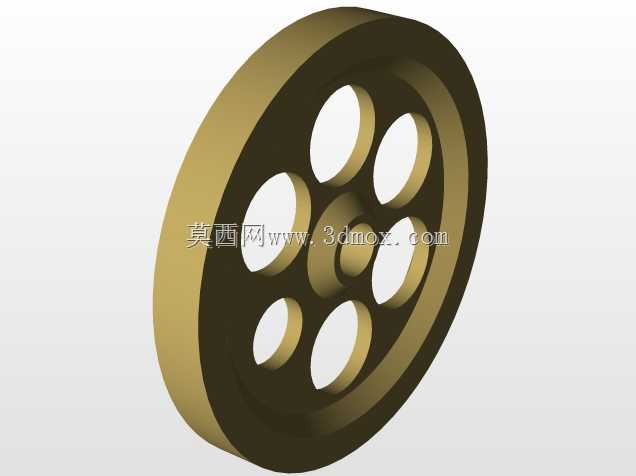

这套罗宾逊构型的斯特林动力装置，在教学演示、小型余热回收利用场景中有着很典型的应用价值，不同于常见的阿尔法、贝塔型斯特林结构，罗宾逊结构通过独特的摇臂连杆布局，把动力活塞与置换活塞的运动相位差控制在更合理的区间，能在较低的温差条件下实现稳定运转，很多中小学科创实验室、高校热机原理教学场景中，这类结构的实体模型常被用来直观展示外燃机的能量转换逻辑，也有不少爱好者将其改造为小型低温差发电装置的动力端，对接低功率发电模块实现低品位热能的回收利用。从功能特性上看，这套结构的动力输出端集成了大直径辐条式飞轮，飞轮本身的转动惯量经过匹配设计，能够有效抵消活塞往复运动的死点冲击，让整个动力输出过程更平顺，避免低转速下出现的卡顿、反转问题；置换气缸采用透明端盖设计，在实体制作时可以直观观察内部置换器的运动状态，方便调试阶段判断相位匹配是否到位，也能在教学演示时让观察者清晰看到热交换腔体的结构布局。整套装置的动力传输路径经过优化，动力活塞输出的往复运动通过铰接式连杆传递到摇臂组件，摇臂上的多组铰接孔位预留了相位调整空间，在实际制作调试时，可以根据加热端的温度区间微调连杆固定位置，改变活塞运动的相位角，适配不同温差下的最优运转效率，这种可调设计在同类小型斯特林结构中并不多见，能大幅降低实体装配后的调试难度。从设计思路上看，整套结构采用了分层式安装布局，底部是带阶梯造型的安装基座，基座上设置了两组带装饰造型的支撑立柱，分别承托曲轴组件与热交换腔体，这种布局既保证了各运动部件的同轴度精度，也让整体结构的拆装维护更便捷——不需要拆解整个基座就能单独更换活塞密封件、调整连杆间隙。热交换端的散热鳍片采用了周向密布的肋片结构，增大了冷端的散热面积，能在自然风冷条件下维持冷端与热端足够的温差，不需要额外加装散热风扇就能保证持续运转，降低了整套装置的附属结构复杂度。安装边界方面，整套装置的基座采用矩形平板结构，四个角位预留了安装固定孔位，可以直接固定在演示台架或者移动小车上，基座的高度经过匹配，让飞轮的最低转动位置距离安装平面留有足够的安全间隙，不会在运转过程中剐蹭安装台面；横向尺寸上，加热气缸伸出端与飞轮外侧的距离控制在合理范围，既不会让整体结构过于松散，也预留了加热源的放置空间，实际使用时可以在加热端下方放置酒精灯、小型蜡烛或者利用工业设备的余热排气作为热源，不需要额外定制特殊的加热适配结构。各运动部件的铰接位置都采用了小直径销轴连接，销轴与连杆孔的配合间隙设计在合理范围，既保证转动灵活，又不会因为间隙过大产生运动冲击，长期运转也不容易出现松旷问题。曲轴部分采用了偏心轴结构，与飞轮的连接位置设置了定位止口，装配时不需要反复调整就能保证飞轮的端面跳动量控制在较小范围，减少高速运转时的振动。值得注意的是，这套结构的冷端气缸与热端气缸采用了同轴对接布局，减少了气体流道的弯折长度，降低了工质在腔体内部流动的阻力，能一定程度提升热功转换效率，相比流道弯折较多的斯特林结构，这种布局的气体死区容积更小，在相同温差条件下能输出更大的扭矩。在实际选型应用中，如果用于教学演示场景，可以直接按照数模的尺寸比例加工制作，各部件的壁厚都预留了常规机加工的余量，不管是采用黄铜、铝合金机加工，还是采用3D打印制作非受力结构件，都能顺利装配成型；如果用于小型余热回收场景，可以在现有结构基础上适当放大热端换热面积，对接工业管道的余热排气，就能实现低品位热能向旋转机械能的转换，带动小型负载运转。
