带方块基座的手动螺旋夹紧操作构件

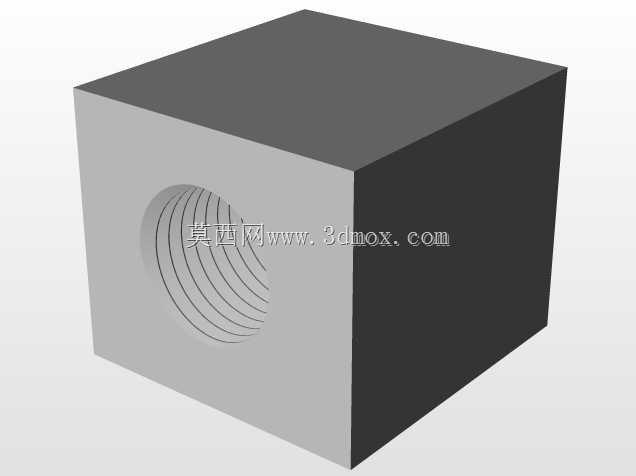

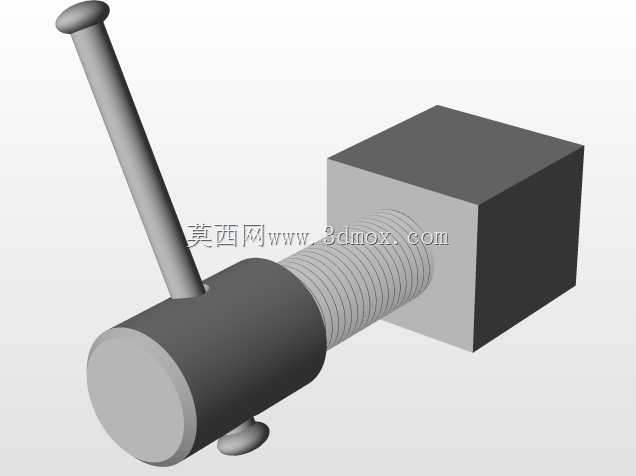

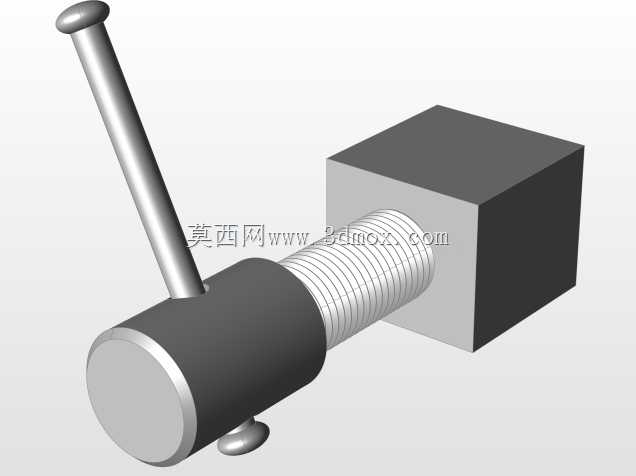

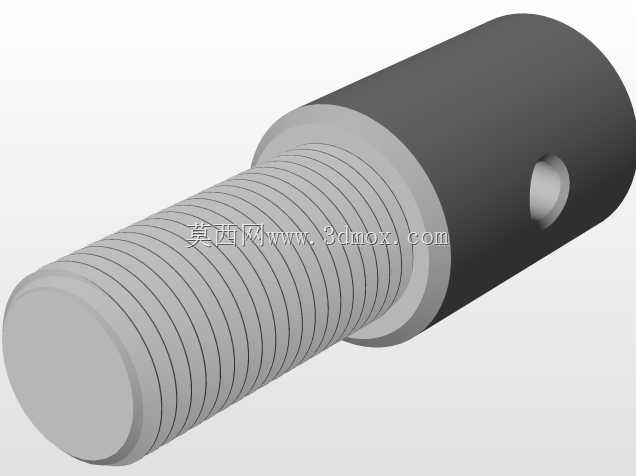

这类螺旋操作构件常出现在小型工装夹具、工位定位治具、轻型手动压紧设备上，和常见的直柄手拧螺钉不同，它的操作力臂更长，不需要额外配套扳手就能输出足够的压紧力，在单件小批量加工的工位、实验室简易固定装置、木工轻型工装里都能看到类似结构的应用。从结构设计逻辑来看，整个构件分为三个核心功能段：最外侧的操作杆是带圆头的长直杆，杆身做了等直径光面处理，端部的圆头做了大圆角过渡，避免操作时划手，操作杆和中间的传动圆柱段采用垂直偏心布置，扳动操作杆时能带动圆柱段绕自身轴线转动，相比同轴布置的手轮结构，这种侧置手柄在空间受限的工位里更方便施力，不需要预留整圈的手轮转动空间，只需要预留手柄摆动的扇形空间即可。中间的圆柱段是扭矩传递的核心，一端连接操作杆，另一端加工出外螺纹段，螺纹段和方块基座上的内螺纹孔形成螺旋传动副，转动操作杆时，圆柱段会沿着螺纹轴线方向做直线进给，实现压紧或者松脱的动作。方块基座是整个构件的安装基准，方块的六个面都做了平面加工，相邻面的垂直度控制在常规工装要求的公差范围内，既可以直接通过方块的侧面靠在工装的定位槽里做固定，也可以在方块上加工沉头孔通过螺栓锁紧在设备台面上，安装方式非常灵活，不需要额外做复杂的安装座适配。实际使用中，这种结构的夹紧行程由螺纹段的有效长度决定，设计时需要提前核算被压紧工件的厚度公差范围，预留足够的进给余量，避免出现螺纹走到行程极限还没压紧工件的情况；同时操作杆的长度需要结合人手的常规施力大小设计，过长会导致扳动时螺纹副受力过大出现滑牙，过短则会让操作时需要施加的力过大，不符合人机工程要求。和T型槽用的压紧螺栓相比，这种集成了操作手柄的螺旋构件不需要额外配套扳手，操作人员在工位上可以直接手动操作，换型调整的速度更快，适合需要频繁拆装、频繁调整压紧位置的轻型作业场景，比如小型零件的钻孔定位工装、线路板焊接的固定治具、木工开料时的临时压紧件，都能适配。设计建模时需要注意几个配合边界：螺纹段和基座内螺纹的配合要选中等公差的传动配合，不能太松否则压紧时会有旷量，太紧则会导致操作卡滞；操作杆和圆柱段的连接位置要做圆角过渡，避免应力集中，长期扳动时出现断裂；圆柱段靠近被压紧工件的端面要做平面处理，必要时可以加装橡胶垫或者压块，避免压紧时刮伤工件表面。方块基座的边长尺寸要大于螺纹大径的三倍以上，保证内螺纹有足够的啮合长度，避免螺纹受力时从基座上脱出，同时基座的厚度要覆盖整个螺纹啮合段的长度，保证传动时的支撑刚度。在一些需要快速松脱的场景里，还可以在圆柱段上加工出快拆槽，配合基座上的定位销实现大行程的快速抽拉，只在最后压紧阶段使用螺纹旋紧，兼顾调整效率和压紧可靠性。这类构件没有复杂的曲面结构，建模时重点是保证各段的同轴度、操作杆和圆柱段的垂直度、螺纹参数的准确性，加工时可以采用圆钢车削成型，手柄部分和圆柱段可以采用焊接或者过盈配合连接，方块基座可以采用方钢直接铣削内螺纹加工，加工成本低，维护也很方便，螺纹磨损后只需要更换对应的传动圆柱段即可，基座可以长期重复使用。
