模块化盘式流体能量转换机组结构

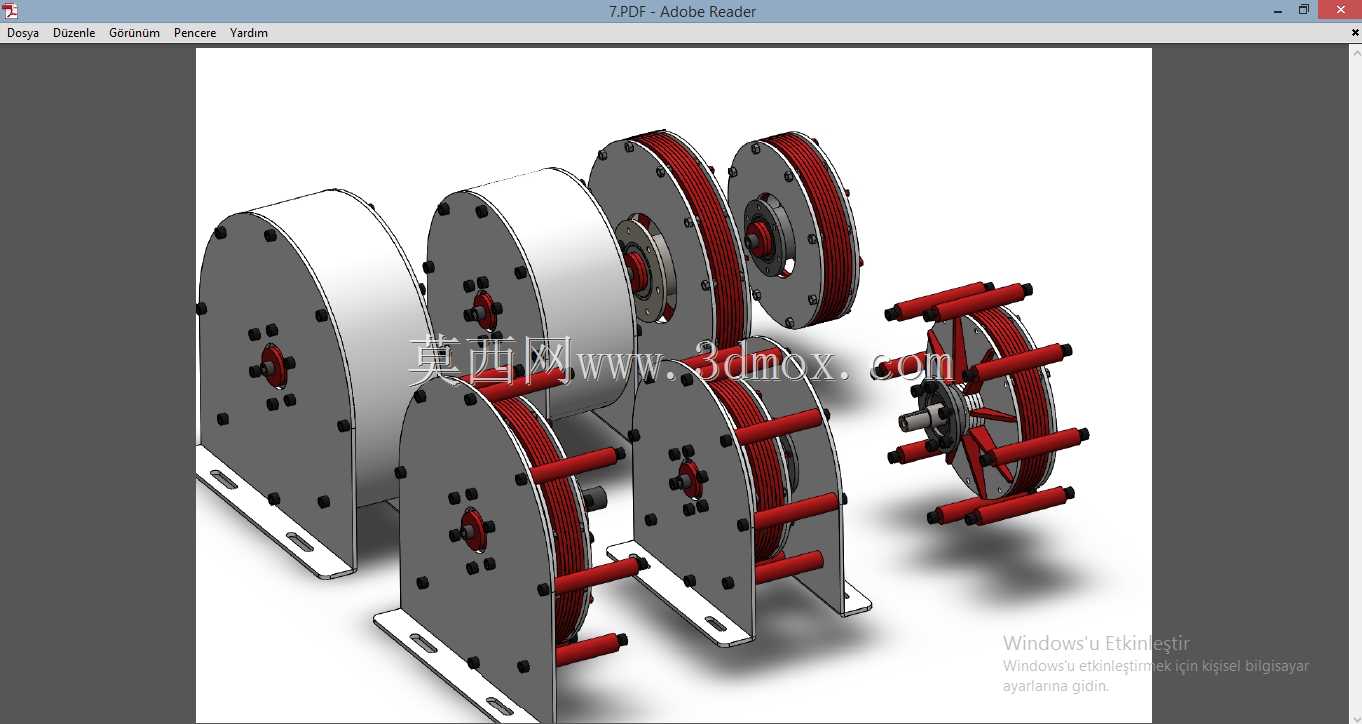

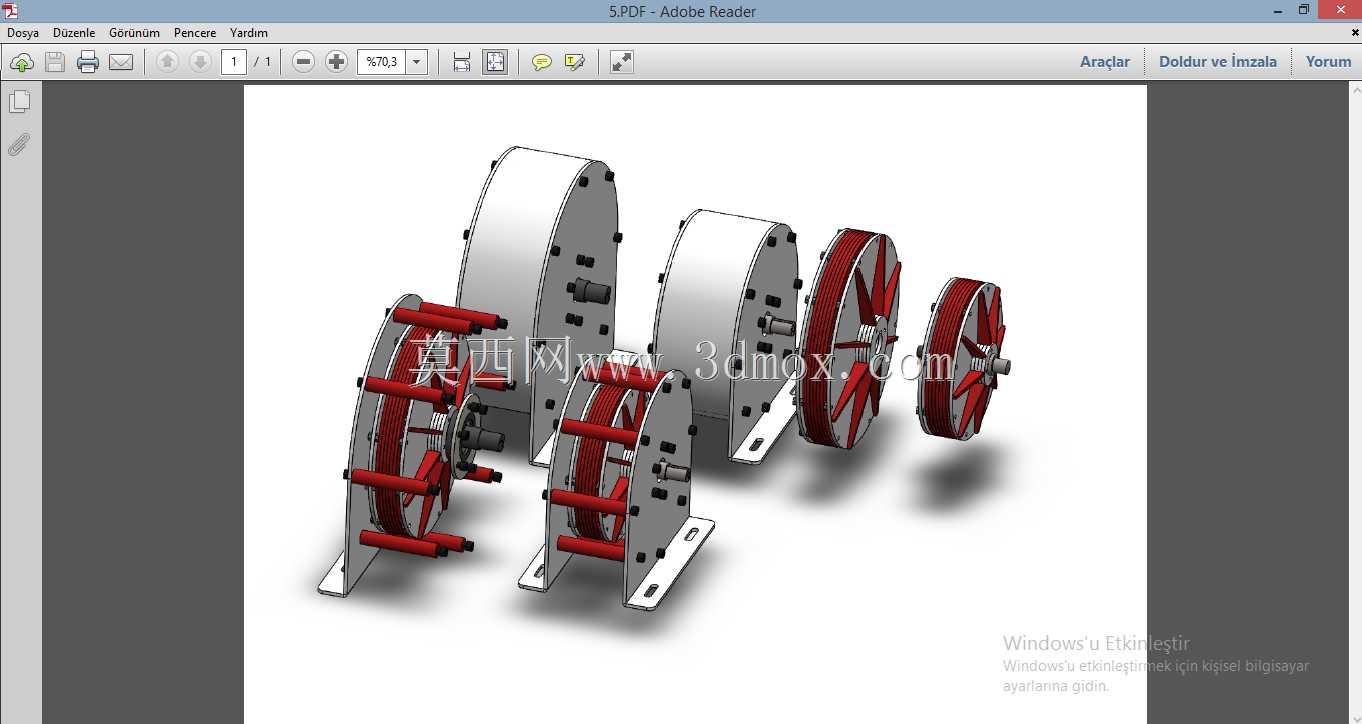

这套盘式结构的能量转换机组，核心适配低流速流体动能回收场景，不管是分布式小型风力发电点位的微风捕获，还是山区微水头径流的水能利用，都能通过模块化组合匹配不同功率等级的输出需求，单组单元可独立运行，多组串并联后可覆盖百瓦到数千瓦的离网供电场景，常见于偏远村落户用供电、野外监测站点自持电源、小型输水管道余压回收这类对安装空间、运维难度有严格限制的工况。从结构功能来看，每个独立单元都集成了动能捕获轮盘与电磁转换组件，外露的径向辐杆既作为流体冲击的受力结构，也承担了轮盘转动时的动平衡配重作用，相邻单元通过带安装支脚的侧板实现定位，侧板上的定位孔同时兼顾轴承座安装、单元间连接固定、整体机架挂载三个功能，不需要额外设计过渡连接件，大幅减少了装配环节的零件数量。设计阶段优先考虑了现场无专业工装的装配需求，所有连接紧固件都采用同规格标准件，轮盘与主轴的连接采用平键加锁紧顶丝的结构，不需要热装或者专用压装工具，普通运维人员用常规扳手就能完成拆解更换；盘体之间的间隙通过侧板上的凸台直接控制，不需要额外调整垫片，装配时只要将侧板对齐锁紧，就能保证转动部件与固定电磁组件之间的气隙均匀，避免出现扫膛问题。安装边界上，单组单元的轴向尺寸控制在常规壁挂支架的承载范围内，底部支脚的安装孔位适配通用C型钢机架的孔距，既可以水平卧式安装在径流渠道的支架上，也可以垂直立式挂载在风力塔架的顶端，甚至可以多组层叠安装在狭小的设备舱内，转动部件的外缘做了圆弧倒角处理，外露辐杆的端部加装了防护堵头，降低运维过程中剐蹭受伤的风险。结构细节上，电磁组件的线圈部分直接封装在两侧的金属侧板内侧，防护等级可满足户外露天使用的防雨防尘要求，不需要额外加装密封外壳；转动轮盘采用对称辐条结构，转动时的风阻或者水阻分布均匀，在低流速下就能达到启动转速，不会出现传统结构需要较高启动流速才能发电的问题。不同功率等级的单元采用完全一致的安装接口，现场扩容时只需要在原有机架上加装对应数量的单元，连接好输出线路就能提升总发电功率，不需要重新设计整体机架或者更换主轴部件，大幅降低了场景适配的改造成本。针对流体流向不稳定的工况，轮盘的辐杆采用对称双向受力设计，不管流体从轴向哪个方向冲击，都能驱动轮盘同向转动，不需要加装导流换向结构，进一步简化了整体系统的组成，减少了故障点。
