MPCNC曲面雕刻适配Signograph25安装支架

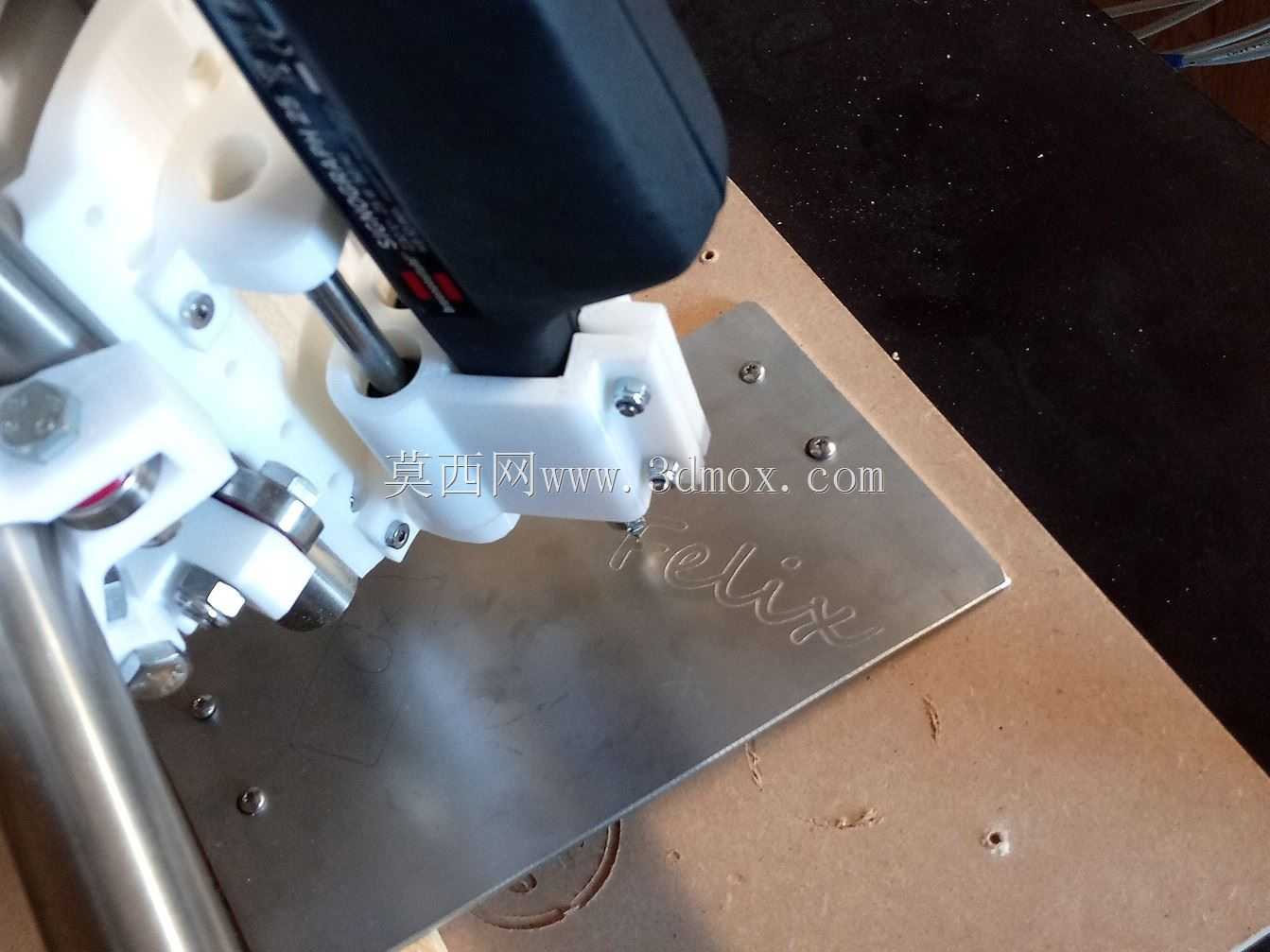

　　在小型数控雕刻加工场景中，不少从业者会遇到非平面工件的加工难题，尤其是带弧度的不锈钢薄板类工件，常规固定安装的雕刻头只能沿垂直Z轴方向进给，无法随工件曲面的起伏调整接触位置，很容易出现雕刻深浅不一、甚至刀具崩损的问题。这套适配结构正是针对MPCNC机型搭配Signograph25雕刻单元的安装需求设计，核心解决曲面不锈钢板雕刻过程中，雕刻头无法随工件曲面自适应滑动的痛点。

　　从实际加工场景来看，小型MPCNC设备多用于小批量定制加工、手工打样场景，加工工件涵盖薄金属板、亚克力、木板等多种材质，当遇到带弯曲弧度的不锈钢标识牌、装饰件加工需求时，原有的刚性刀具安装结构无法贴合曲面走刀，很多从业者只能通过多次对刀、分段编程的方式勉强加工，不仅效率低下，加工一致性也很难保证。这套安装支架通过直线轴承与光杆的配合，让Signograph25雕刻单元可以沿垂直于工件曲面的方向做小范围浮动滑动，加工过程中刀具始终能以稳定的压力贴合工件表面，即使工件存在一定的弯曲形变，也能保证雕刻深度均匀一致，不需要反复调整对刀参数。

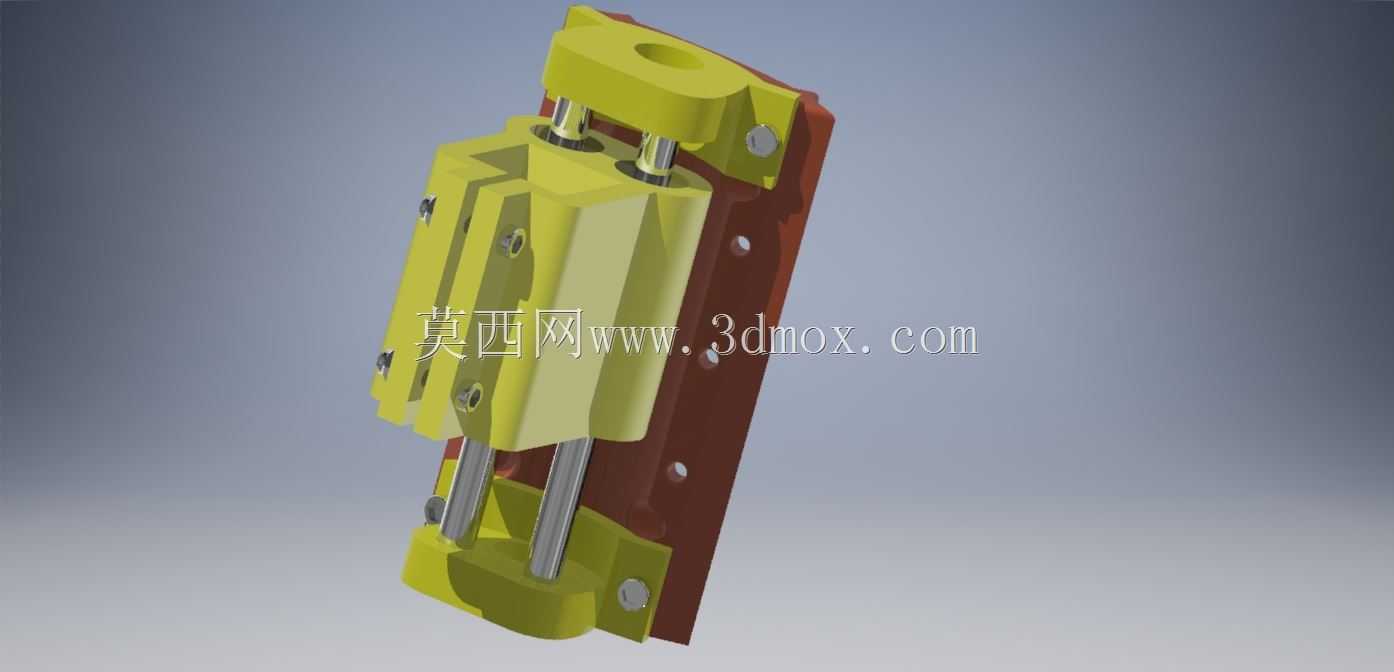

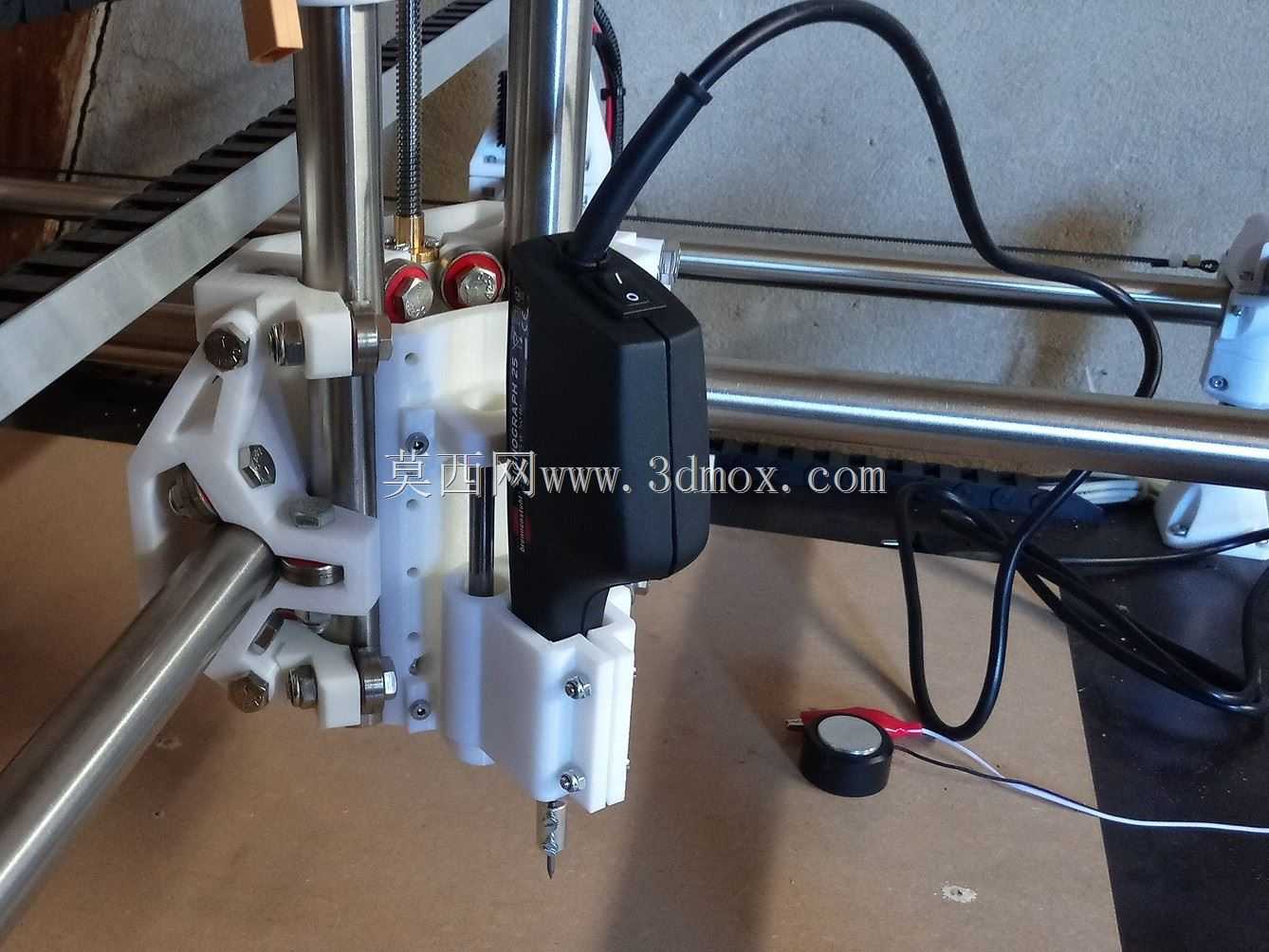

　　结构设计上，整套支架采用分体式装配结构，主体安装位直接对接MPCNC的原有滑台安装接口，不需要对设备原有结构做打孔、切割等破坏性改装，直接替换原有刀具固定座即可完成装配。浮动导向部分选用标准直线轴承作为滑动支撑，搭配两根平行布置的光杆作为导向轴，滑动过程无卡滞、侧向间隙小，能避免雕刻过程中刀具出现径向晃动，保证雕刻线条的边缘清晰度。雕刻单元的夹持位做了适配Signograph25外形的仿形定位槽，安装时只需要将雕刻单元卡入定位槽，通过侧面的紧定螺钉锁紧即可，拆装调整非常方便，日常更换刀具、维护雕刻单元时不需要完全拆解整个支架。

　　安装边界与尺寸配合方面，整套支架适配的导向光杆直径为8mm，单根光杆有效滑动行程为109mm，足够覆盖常规薄不锈钢板的弯曲起伏量，即使是弧度较大的工件，也能保证雕刻头有足够的浮动余量。紧固件全部选用标准M8规格的内六角螺钉与锁紧螺母，装配时不需要特殊定制非标紧固件，日常维护更换配件非常方便，所有连接位置都做了防松设计，设备长时间运行也不会出现紧固件松动导致的精度偏移。支架整体安装后不会超出MPCNC原有滑台的运动边界，不会干涉设备原有X、Y轴的行程范围，不需要重新调整设备的软限位参数，安装完成后只需要做简单的Z轴对刀即可投入加工。

　　从实际使用效果来看，这套支架安装后，MPCNC设备加工曲面不锈钢工件的效率提升明显，不需要再针对曲面做复杂的多段刀路编程，只需要按照平面工件的编程逻辑生成刀路，依靠支架的浮动结构自动适配曲面起伏，就能完成均匀深度的雕刻作业，加工出的线条边缘光滑、深度一致，完全满足标识牌、小型装饰件的加工精度要求。同时浮动结构还能起到一定的缓冲作用，当刀具接触到工件表面硬点时，浮动结构可以小幅回缩，避免刀具硬冲击崩损，能有效延长刀具的使用寿命，降低小批量加工的耗材成本。

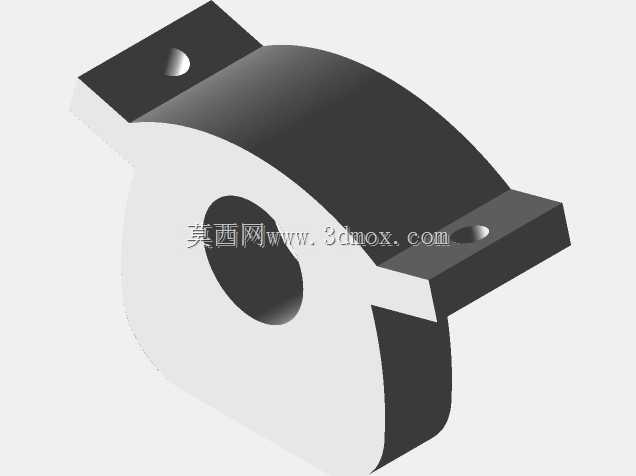

　　结构设计过程中充分考虑了3D打印加工的工艺性，所有结构件都做了壁厚均匀化处理，没有大跨度的悬空结构，采用常规FDM3D打印机即可完成加工，不需要额外添加支撑，打印完成后只需要简单去除毛刺即可完成装配，非常适合小型加工从业者自行制作使用。导向轴承的安装位做了公差适配设计，既可以保证轴承安装后无松动，又不会因为过盈量太大导致装配困难，即使是没有太多装配经验的从业者，也能在短时间内完成整套支架的组装调试。
