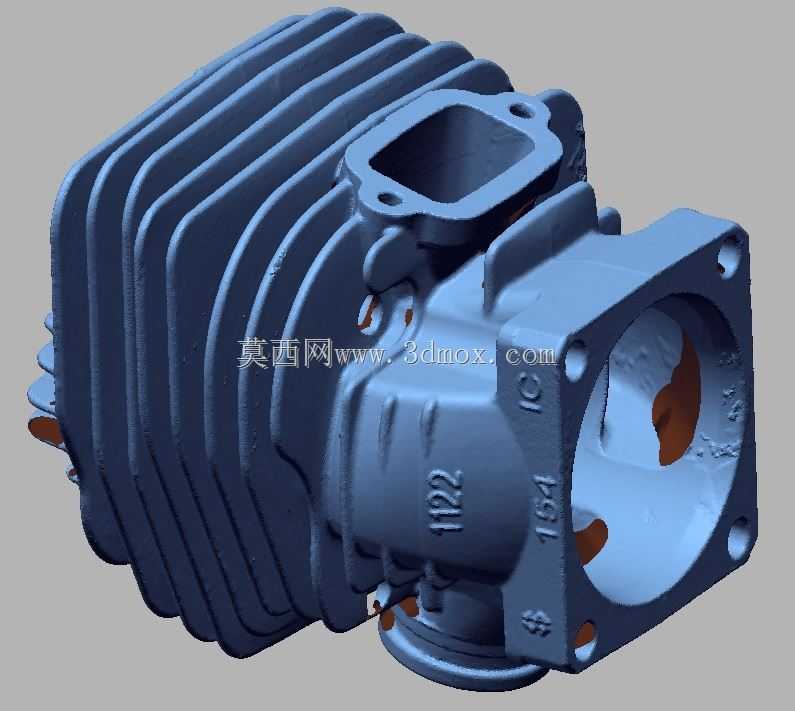

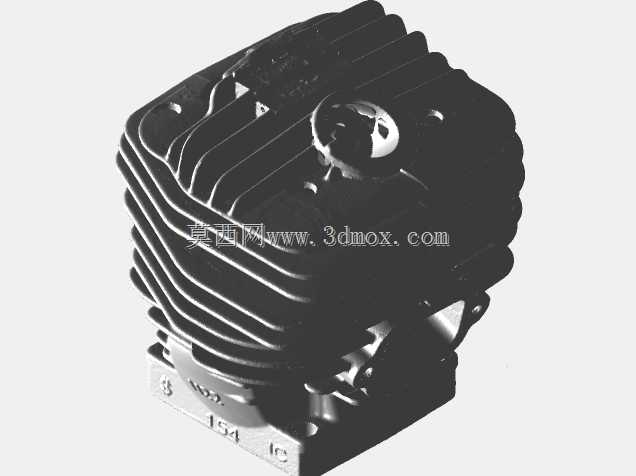

斯蒂尔MS660链锯气缸三维逆向结构

在园林作业、林业采伐、应急消防破拆等场景中，大排量手持链锯是核心作业工具，而气缸作为二冲程内燃机的核心承压做功部件，直接决定了链锯的动力输出上限、连续作业时长与整机可靠性，斯蒂尔MS660作为经典大排量专业级链锯，其气缸结构的设计合理性一直被行业内作为手持动力工具气缸设计的参考样本。这款逆向还原的气缸结构，完整保留了原厂件的散热鳍片排布、气道开口位置、安装孔位公差与腔体壁厚参数，能够直接用于故障件替换测绘、改装件结构验证、教学逆向建模练习等场景。从实际使用场景来看，这类大排量链锯往往需要在高粉尘、高负载、变温幅度大的户外环境下连续工作，气缸作为燃烧做功的载体，外壁的散热鳍片并非等距等厚设计，靠近排气口侧的鳍片间距更小、厚度更薄，因为二冲程发动机排气侧工作温度远高于进气侧，更密集的鳍片能够在链锯高速运转时通过随动气流带走更多热量，避免缸体局部过热导致的活塞胀缸、拉缸故障，而靠近进气侧的鳍片厚度更大、间距更宽，能够在保证散热效率的同时提升缸体整体结构强度，应对伐木作业中链锯受到的树枝磕碰、侧向冲击力。从安装边界来看，该气缸的下端面为曲轴箱安装结合面，四个角的安装螺栓孔位与原厂件完全一致，结合面的平面度公差控制在0.05mm以内，能够保证安装后曲轴箱的密封性能，避免混合气泄漏导致的动力下降；上端面为缸头安装位，对应的火花塞安装孔同轴度、螺纹深度都与原厂参数匹配，侧面的进气口为方形法兰结构，用于安装化油器转接座，排气口侧的法兰结构对应消音器安装位，两个接口的位置度误差控制在0.1mm以内，能够保证周边附件安装时无干涉、密封面贴合紧密。从内部腔体设计来看，该气缸为单缸二冲程结构，缸体内壁的扫气道、排气道开口角度经过原厂多年迭代优化，扫气道的倾斜角度能够在活塞下行时引导新鲜混合气充分替换缸内燃烧后的废气，减少废气残留量，提升燃烧效率，同时缸壁的进排气口边缘做了圆滑过渡处理，避免活塞环高速往复运动时被气口边缘刮损，提升活塞环的使用寿命。在逆向建模过程中，完整还原了缸体外部的标识凸台、加强筋结构，这些加强筋分布在进气口、排气口与缸体主体的连接位置，因为这两个位置在工作中会受到螺栓预紧力、气体脉冲压力的反复作用，加强筋能够在不增加过多缸体重量的前提下，提升连接位置的结构强度，避免长期使用后出现法兰变形、开裂的问题。对于从事园林工具动力研发、内燃机配件生产、逆向建模工作的从业者来说，这个结构能够直观展示专业级大排量链锯气缸的设计逻辑，区别于普通小排量通用动力气缸的设计，这类手持高负荷动力部件的设计需要在重量、强度、散热性能、动力效率之间找到最优平衡点，比如鳍片的高度如果过高，虽然散热面积提升，但会增加整机重量，提升作业人员的手持负荷，同时在林间作业时更容易被树枝剐蹭导致鳍片断裂；如果鳍片过矮，散热面积不足，连续高负载作业时缸温过高会导致动力衰减，甚至出现部件损坏。另外，缸体上的定位销孔位置也完全还原原厂设计，安装时能够通过定位销快速实现缸体与曲轴箱的同轴定位，避免安装错位导致的活塞偏磨问题，缸体下端的曲轴避让腔尺寸也经过精准还原，能够保证曲轴连杆运转时无运动干涉，适配原厂的曲轴、活塞组件的运动行程。在实际维修替换场景中，这类高精度逆向的气缸结构能够帮助配件生产商快速开模生产替换件，无需对原厂件进行破坏性测绘，同时建模过程中保留的壁厚参数，能够让生产商在开模时合理控制铸件的壁厚均匀性，避免铸件出现缩孔、砂眼等缺陷，提升配件的成品率与使用寿命。
