斯蒂尔FS400电刷切割机散热气缸结构

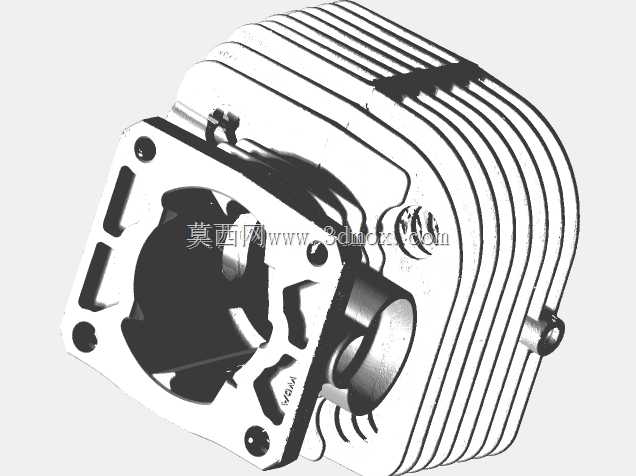

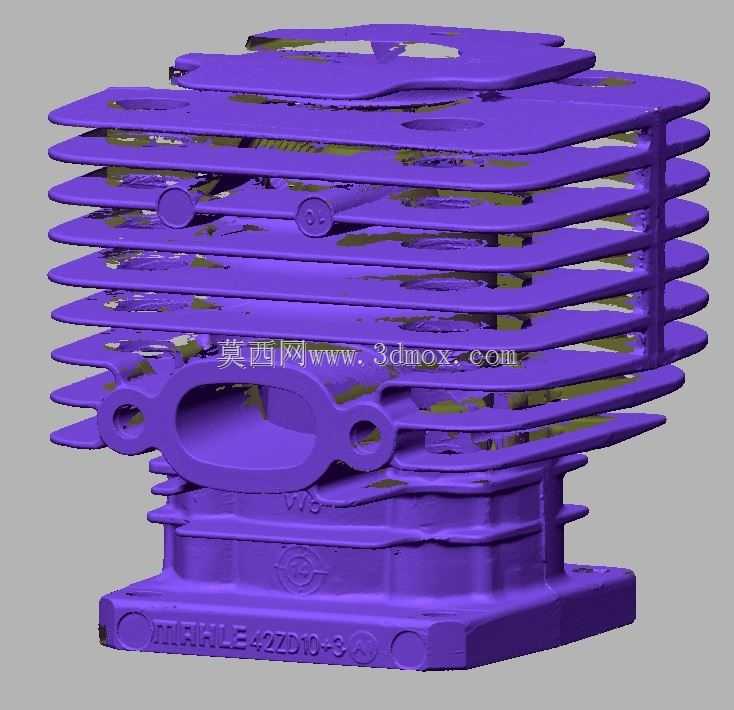

这款部件是手持动力切割设备的核心散热气缸组件，对应园林养护、市政修枝作业里常用的重载型电刷切割设备动力端核心结构，日常作业中，这类设备需要长时间在高转速、大负载工况下连续运转，夏季户外作业时环境温度常突破35摄氏度，加上二冲程动力单元本身燃烧做功产生的高热量，气缸的散热效率直接决定了设备连续作业时长与整机使用寿命，不少野外作业场景下设备缺乏停机冷却条件，散热结构设计不合理很容易出现活塞胀缸、密封圈提前老化、动力输出骤降的故障。从结构上看，该部件采用一体化压铸成型的散热鳍片布局，鳍片沿气缸周向分层排布，每层鳍片的厚度、相邻鳍片的间距都经过热流场验证，作业时随设备自带的冷却风路导流，气流可以顺着鳍片间隙快速穿过，把燃烧室传递到缸壁的热量持续带走，不会出现局部热堆积的问题。鳍片边缘做了圆弧过渡处理，既避免压铸成型后应力集中导致的鳍片断裂，也能减少设备高速运转时的风阻啸叫，适配手持设备对作业噪音的控制要求。部件下部的安装基座做了加厚处理，基座上预留的定位孔与曲轴箱的定位销完全匹配，安装时不需要额外做配磨调整，基座平面的平面度控制在0.02mm以内，能保证缸体与曲轴箱结合面的密封性能，避免漏气导致的缸压不足问题。缸体侧面预留的两个挂耳结构，是用来固定设备的护罩与操作手柄连接支架的，挂耳上的安装孔做了镶套处理，长期承受振动载荷也不会出现孔位磨损松旷的问题，适配手持作业设备持续受振动的使用特性。缸体下部铸有的标识位，是生产过程中的批次追溯标记，方便后续维保过程中匹配对应的活塞、活塞环配件，避免错装配件导致的配合间隙异常。从安装边界来看，该气缸组件的整体外轮廓尺寸完全适配FS400系列设备的动力舱空间，鳍片的最大外圆直径不会超出动力舱外罩的内径，安装后冷却风可以在风罩的导流作用下全部穿过鳍片间隙，不会出现风路短路的问题；缸体总高度与原厂曲轴、连杆的运动行程完全匹配，活塞在上止点、下止点位置时都不会出现碰气门、碰缸盖的问题。在实际维保场景中，这类扫描得到的实体结构数据，可以用来做副厂配件的逆向开发，也可以作为设备故障诊断的比对基准，比如当设备出现动力不足故障时，可以通过扫描实测缸体的磨损量，和原始扫描数据做比对，快速判断缸体是否需要镗磨或者更换。不少户外作业团队会储备这类核心部件的三维数据，在野外作业出现配件损坏、又无法及时获取原厂配件时，可以通过就近的机加工点位快速加工替换件，减少设备停机等待的时间。针对这类手持动力设备的结构优化，也可以基于该扫描数据做仿真分析，比如调整鳍片的厚度、间距，在保证散热效率的前提下降低缸体整体重量，进一步减轻作业人员的手持负重，降低长时间作业的劳动强度；也可以通过调整安装基座的加强筋布局，在不降低结构强度的前提下减少压铸材料的用量，降低配件的生产成本。需要注意的是，这类缸体的散热鳍片在使用中如果被草屑、泥块堵塞，会直接导致散热效率骤降，日常维保中需要定期清理鳍片间隙的杂物，保证风路通畅，该结构的鳍片间隙宽度设计为8mm，普通的毛刷就可以直接伸进去清理，不需要拆解外罩就能完成日常维保操作，适配野外作业的快速维保需求。缸体与缸盖的结合面做了精铣处理，表面粗糙度达到Ra1.6，安装缸垫时不需要额外打密封胶就能保证密封性能，避免密封胶残渣进入缸体内部导致的活塞、缸壁拉伤问题。
