汽车四缸发动机排气歧管结构设计

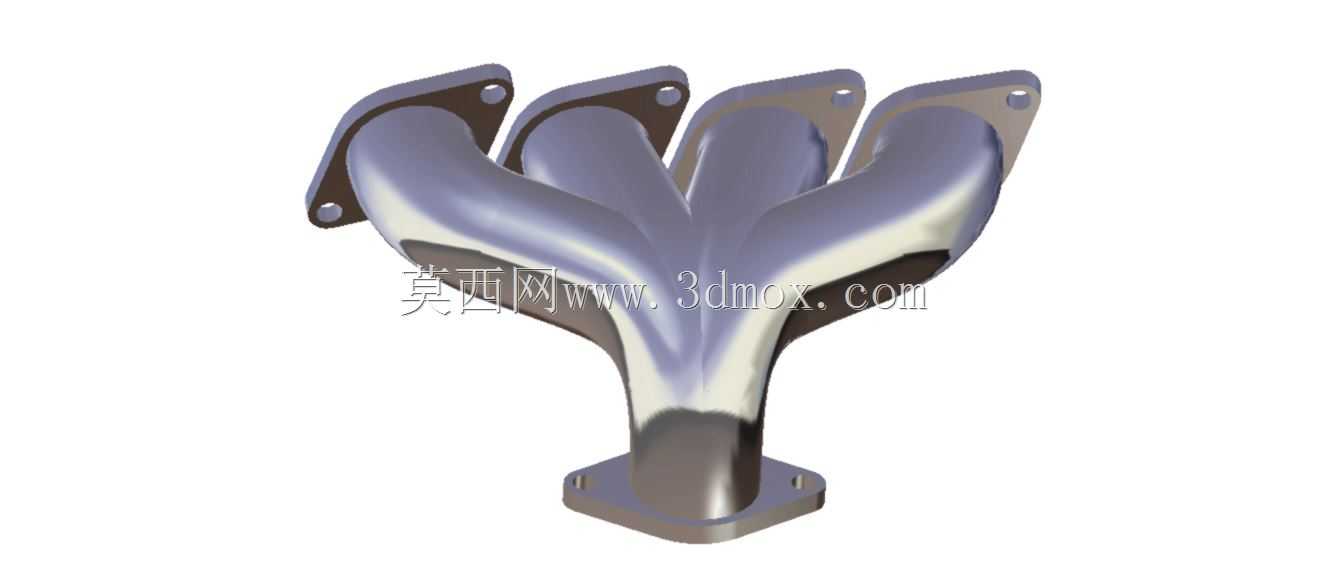

在汽车动力系统的排气端布局中，排气歧管是衔接气缸盖排气口与下游排气总管的核心导流部件，其设计合理性直接影响发动机的排气效率、动力输出特性以及整车NVH表现。这款四缸机型配套的排气歧管，采用四支路等距渐变汇流的结构形式，四个进气法兰端分别对应直列四缸发动机的各缸排气口位置，法兰面加工有定位销孔与螺栓过孔，安装时需匹配气缸盖排气侧的密封面平面度要求，法兰与缸盖接触面的平面度公差需控制在0.1mm以内，避免高温高压废气泄漏。

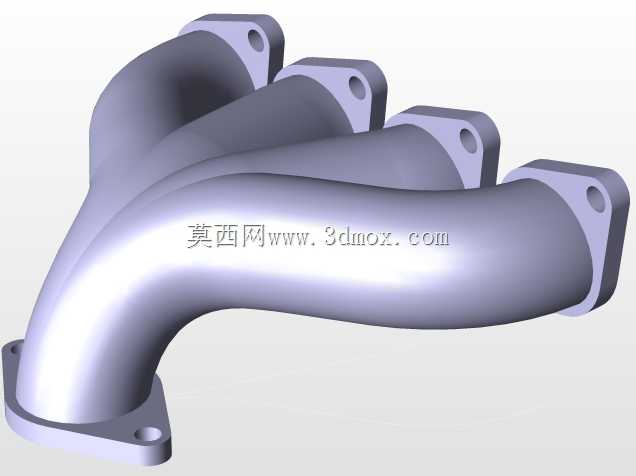

从实际工况来看，排气歧管长期处于600-900℃的高温工作环境，同时承受排气脉冲带来的交变压力冲击，因此结构设计上需要兼顾热变形补偿能力与结构刚度。这款歧管的支管部分采用圆滑过渡的弯曲流道设计，各支管的内壁曲率经过反复优化，避免出现直角转折或截面突变区域，减少排气气流的沿程阻力与局部涡流，尽可能降低各缸之间的排气干涉——当某一缸处于排气冲程时，顺畅的流道可以避免废气倒灌进入相邻处于气门叠开阶段的气缸，保证各缸的排气残余废气系数控制在合理区间，提升发动机的充气效率。

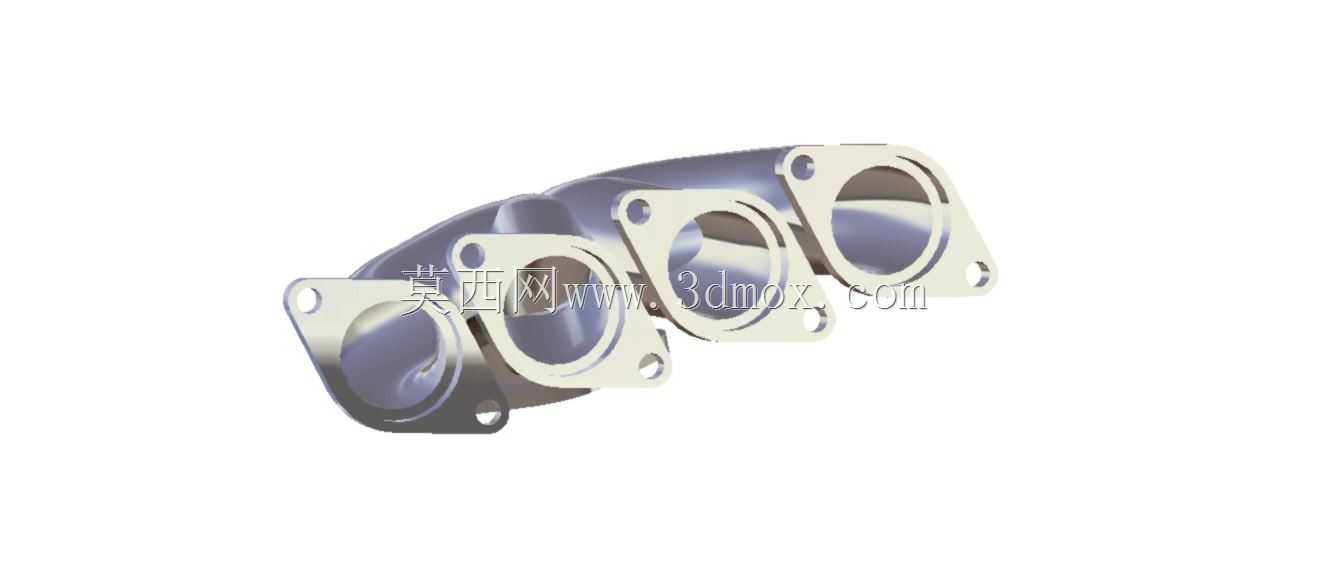

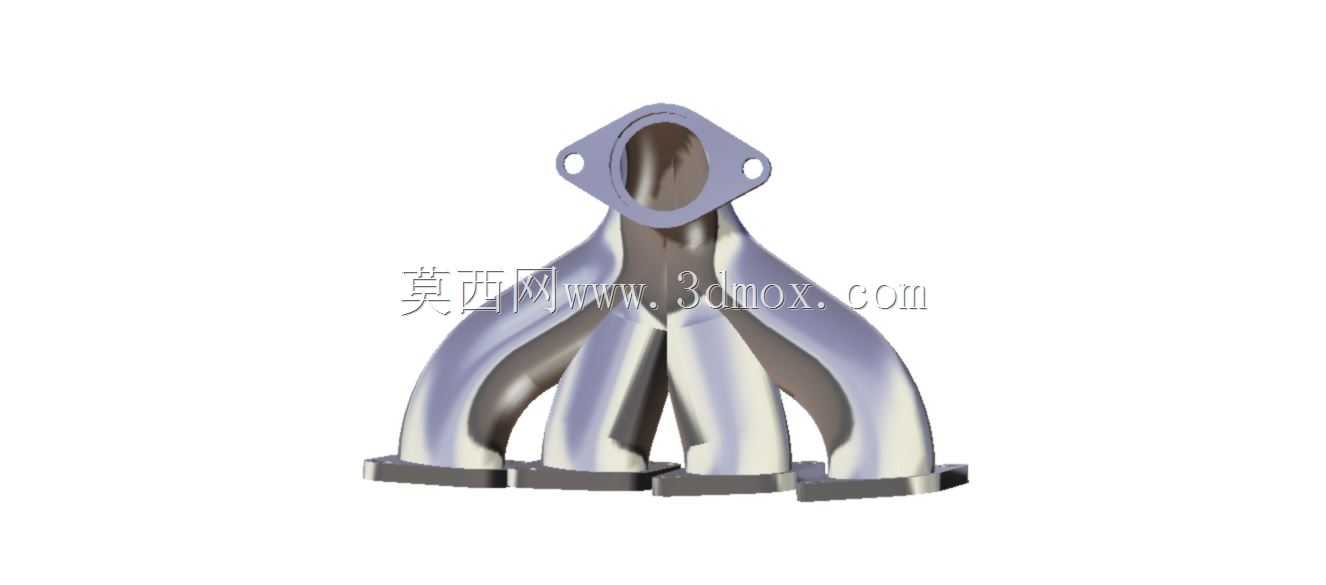

在安装边界层面，四个进气法兰的中心距严格匹配对应机型气缸盖的排气口间距，每个法兰上设置两个螺栓安装孔，孔位公差按照IT7级精度控制，保证装配时能够顺利对位，无需额外修配。汇流端的出口法兰采用标准的三元催化器连接接口尺寸，法兰厚度满足螺栓预紧力下的刚度要求，避免长期使用后出现法兰翘曲变形导致的密封失效。歧管本体的壁厚设计采用渐变方案，法兰连接区域壁厚适当增加以提升连接强度，支管中段壁厚控制在合理范围，既保证高温下的结构强度，又能控制整体重量，降低动力总成的附属质量。

设计过程中需要重点考虑热膨胀的补偿问题，由于歧管不同区域的工作温度存在差异，冷态装配到热态工作时会产生不均匀的热变形，因此支管的弯曲弧度设计预留了一定的热变形余量，避免热应力集中导致的歧管开裂问题。同时，法兰面的密封槽结构适配金属复合密封垫片，能够在高温工况下保持稳定的密封性能，不需要频繁更换密封件。在实际整车匹配中，这款排气歧管的整体外形轮廓避开了发动机舱内的周边部件，比如转向助力管路、冷却水管路以及线束布局，安装后留有足够的热辐射间隙，避免高温烘烤周边非金属部件导致的老化失效。

从流道设计的细节来看，各支管的长度经过匹配计算，尽可能利用排气脉冲的波动效应提升排气效率，在发动机常用转速区间内形成良好的谐振效果，帮助提升低速扭矩输出。支管内壁的表面粗糙度要求控制在Ra6.3以内，减少气流与管壁的摩擦阻力，同时避免积碳在粗糙表面附着堆积，长期使用后不会因为积碳增厚导致流道截面变小、排气阻力上升。汇流腔的容积设计经过多轮仿真验证，既能够充分混合各缸排出的废气，让下游氧传感器能够准确检测废气氧浓度，保证空燃比控制精度，又不会因为容积过大导致排气响应变慢，影响增压机型（若配套）的涡轮建压速度。

在结构强度校核层面，这款歧管需要通过冷热冲击试验验证，在反复的急冷急热循环下不能出现裂纹、变形量超标的问题，同时安装脚的振动耐久测试需要覆盖发动机全工况的振动频率范围，避免长期振动后出现安装螺栓松动或者歧管断裂的故障。对于维修装配场景来说，这款歧管的安装螺栓操作空间预留充足，使用常规套筒工具即可完成拆装，不需要拆卸周边的其他大部件，降低售后维修的工时成本。
