巴哈赛车四辐式后轮毂安装连接结构

在小型越野方程式赛车的轮边系统设计中，后轮毂承担着连接轮辋、传递半轴扭矩、承载整车动态载荷的核心作用，是轮边总成里直接决定行驶可靠性的关键部件。这款四辐式后轮毂针对非铺装路面的赛事场景开发，适配巴哈赛车常见的双横臂后独立悬架布局，安装边界完全匹配赛事常用的4孔轮辋固定规格，中心轴孔与后轮半轴的配合公差控制在过渡配合区间，既保证扭矩传递过程中无旷量，也能满足赛事现场快拆维护的装配需求。

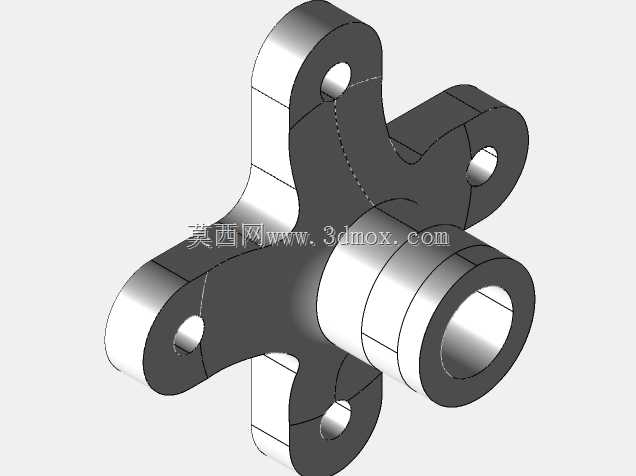

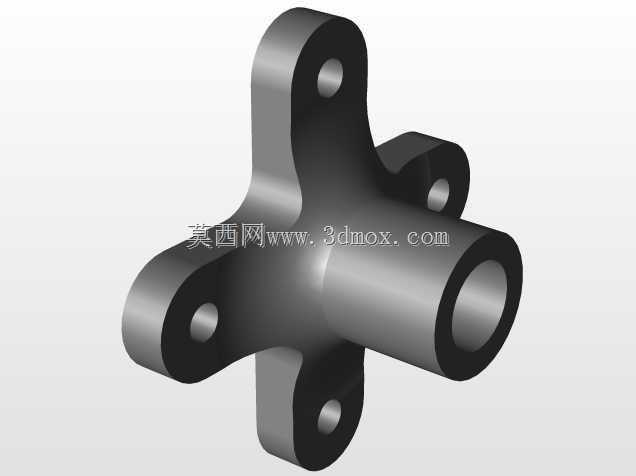

从结构设计逻辑来看，四个沿周向均匀分布的辐臂采用等强度变截面设计，靠近中心毂体的位置截面厚度更大，向外侧安装耳位逐渐收窄，在保证整体结构刚度的前提下尽可能削减非必要的材料堆积，有效降低轮边簧下质量，提升悬架系统的动态响应速度。每个辐臂末端的安装孔位都做了局部加厚凸台处理，凸台端面预留了螺栓头沉位，安装后螺栓端面不会突出安装平面，避免与轮辋内侧产生干涉，同时凸台结构能分散螺栓预紧力带来的局部应力，防止长期受交变载荷作用下孔位出现开裂变形。

中心毂体的内孔做了阶梯式设计，内侧大直径段用于适配轮毂轴承的外圈安装，轴承位的表面粗糙度要求控制在Ra1.6以内，保证轴承压装后配合紧密，运转过程中不会出现外圈滑移的问题；外侧小直径段用于安装轮毂端盖与密封结构，阻挡非铺装路面行驶时卷入的泥沙、尘土进入轴承腔体，延长轴承的维护周期。毂体与辐臂的过渡位置全部采用大圆角平滑过渡，避免直角结构带来的应力集中问题，经过有限元仿真验证，在整车飞跃落地的极限冲击载荷下，过渡位置的应力峰值远低于所选铝合金材料的屈服强度，能够满足赛事极端工况下的使用要求。

实际装车应用时，这款后轮毂的内侧端面与制动盘安装位直接贴合，四个辐臂的内侧平面加工精度控制在0.05mm的平面度公差以内，保证制动盘安装后不会出现偏摆，减少制动过程中的抖动问题。轮毂的中心回转精度经过动平衡校核，在赛事常用的最高转速区间内不会产生明显的径向跳动，避免高速行驶时车轮出现异常振动，影响车手的操控手感。针对越野赛事常见的侧向冲击场景，辐臂的侧向抗弯刚度经过针对性优化，在车辆高速过弯、侧滑蹭到障碍物时，不会出现辐臂弯折变形的问题，能够保证车辆在出现轻微碰撞后仍能继续完成赛事。

从安装维护的角度考虑，这款轮毂的所有安装孔位都做了去毛刺处理，螺栓穿装过程中不会出现卡滞，现场更换轮辋或者制动部件时，不需要额外打磨修配，能够缩短赛事维修区的停站时间。整体结构没有复杂的异形曲面，采用常规的三轴数控加工设备即可完成生产，加工工序集中在车削、铣削、钻孔三个环节，加工成本可控，适合学生车队这类预算有限的赛事团队小批量加工使用。材料选用常用的6061-T6铝合金，兼顾强度与轻量化需求，同时材料采购渠道广泛，不需要定制特殊牌号的原材料，加工完成后做硬质阳极氧化表面处理，能够提升表面硬度与耐腐蚀性，在泥泞、砂石路面行驶时能有效抵抗砂石冲刷带来的表面磨损。
