60cc排量风冷发动机气缸散热扫描件

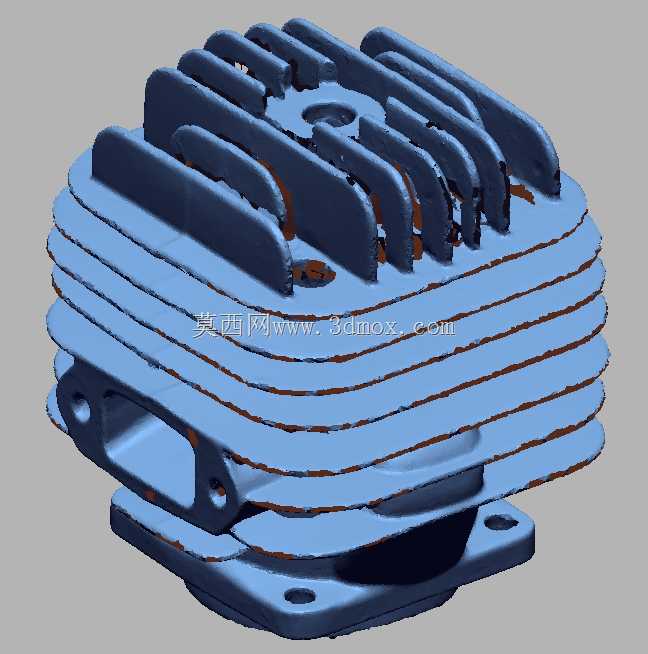

做小型动力配套的结构工程师多半都接触过60cc级别的风冷动力单元，这类排量的动力段刚好覆盖航模、小型通用动力机具、便携作业设备的需求区间，不像大排量内燃机需要复杂的水冷回路，也不会像小排量动力那样输出扭矩储备不足，在野外作业、无外接冷却水源的场景里适配性极强。这次拿到的扫描件完整还原了气缸头加缸体的一体化散热结构，先从安装边界说起，底部的方形安装法兰带四个对称布置的安装孔，孔位公差完全贴合60cc级通用汽油机的曲轴箱安装面，法兰面的密封槽结构也完整保留，装配时不需要额外做密封面的二次修配，只要匹配对应厚度的密封垫就能保证缸压密封，不会出现漏气窜油的问题。

很多刚接触小型动力设计的工程师容易忽略散热鳍片的排布逻辑，这个扫描件里的鳍片不是等距均匀布置的，靠近燃烧室顶部的鳍片间距更小、鳍片厚度更薄，因为燃烧室区域是燃烧做功的核心高温区，需要更大的散热面积快速把燃烧产生的热量导走，越靠近曲轴箱侧的鳍片间距越大、厚度也略有增加，一方面是因为下部缸体的工作温度本身比燃烧室区域低，不需要过密的鳍片，另一方面是兼顾结构强度，避免缸体在高频振动下出现鳍片根部断裂的问题——要知道这类小型动力很多用在航模、便携割灌机这类振动工况恶劣的设备上，过薄过密的鳍片在持续共振下很容易出现疲劳裂纹，最终导致散热失效拉缸。

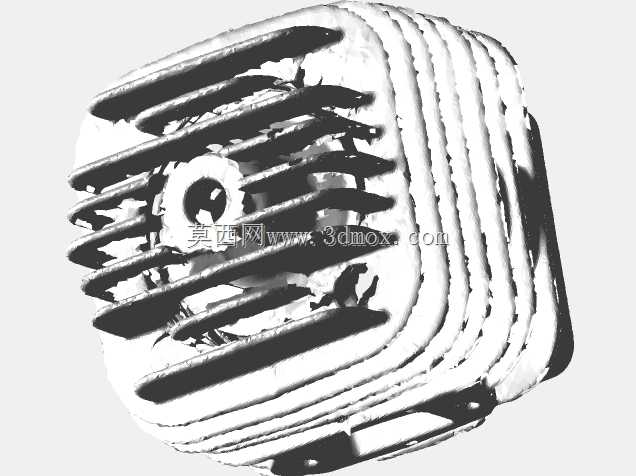

再看侧面的安装凸台，那个带两个安装孔的凸台是用来固定化油器或者进气歧管的，凸台的平面度在扫描数据里还原得很到位，安装孔的深度也刚好匹配标准M5螺栓的拧入深度，不会出现螺栓拧到底还压不紧进气密封垫的问题。顶部的中心孔是火花塞安装位，周围的环形凸台是用来压紧火花塞密封垫的，这个位置的尺寸精度直接影响火花塞的密封性能，如果凸台平面度不够，高温燃气会从火花塞螺纹缝隙窜出，轻则导致动力输出不稳，重则烧蚀火花塞螺纹造成缸头报废。

从逆向设计的角度来说，这个扫描数据的价值在于完整保留了原产品的壁厚变化逻辑，很多新手做逆向的时候只会照着外表面描线，忽略缸体内部的壁厚梯度——燃烧室周围的壁厚要比下部缸体厚1.5mm左右，用来承受燃烧爆发的高压，而散热鳍片根部的圆角过渡也完全符合铸造工艺的要求，没有出现直角锐角的结构，不管是做压铸还是重力铸造，都不会出现应力集中导致的铸件开裂问题。实际选型的时候，这类风冷气缸不需要额外布置冷却管路，整体重量比同排量水冷气缸轻30%左右，非常适合对重量敏感的航空模型、小型无人动力伞这类应用场景，在小型便携发电机组上使用时，也能减少冷却系统的故障点，降低日常维护的工作量。

另外要注意的是，这类扫描件还原的散热鳍片边缘的倒角结构，很多人觉得倒角只是为了去毛刺，实际上在风冷工况下，鳍片边缘的倒角能引导冷却气流顺着鳍片间隙流动，避免气流在鳍片端部形成紊流，能提升10%左右的散热效率，尤其是在设备前进带来的强制风冷工况下，气流顺着倒角进入鳍片间隙，能把更多热量从缸体表面带走，避免长时间高负荷运转时出现缸温过高的问题。安装法兰上的定位缺口也在扫描数据里完整呈现，装配时这个缺口对准曲轴箱上的定位销，就能保证进排气口的位置完全对齐，不会出现装配错位导致的进气阻力变大、排气不畅的问题，对于批量装配的生产线来说，这种定位结构能大幅降低装配出错的概率，提升装配效率。
