车载后视配套五英寸TFT显示模组

做车载后视系统配套选型的时候，最先要卡的就是显示终端的安装边界，毕竟驾驶舱内的预留位本来就紧凑，不管是嵌在中控副驾侧的预留槽，还是装在仪表台上方的支架位，五英寸的显示尺寸刚好卡在视野覆盖和空间占用的平衡点上——太大了会挡到前方驾驶视线，太小的话后视摄像头传回来的画面细节看不清，倒车或者窄路会车的时候没法准确判断后方障碍物距离。这款显示模组的外形做了窄边处理，侧边的壳体厚度控制得很薄，安装的时候不需要在中控面板上开过大的孔，边缘的卡扣位预留了0.8mm的装配公差，就算是后期改装加装，也能适配市面上多数通用型车载安装支架，不用额外做转接件。

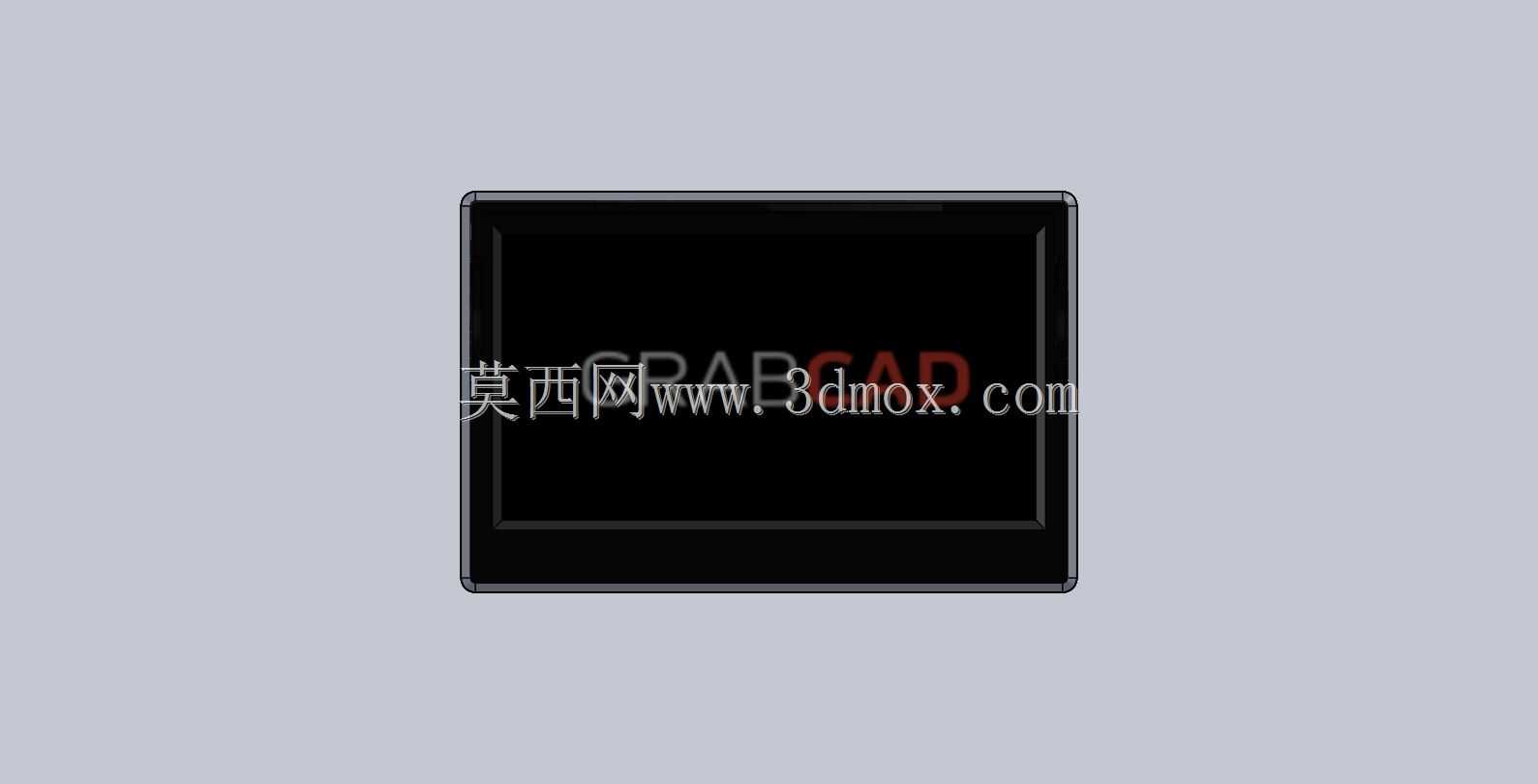

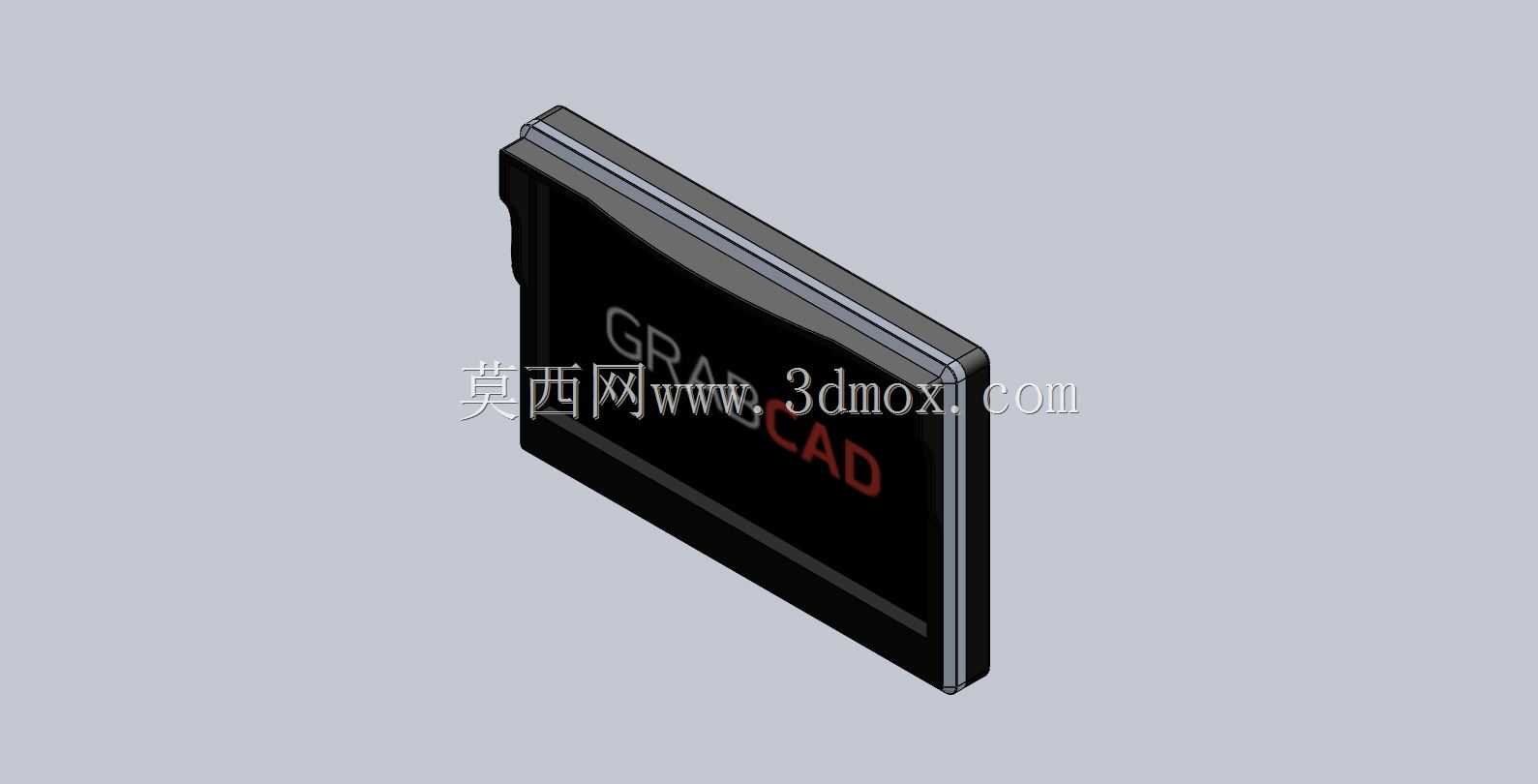

从实际使用场景来说，这类TFT显示屏主要承担后视画面的实时输出，车辆挂入倒挡的时候要立刻唤醒点亮，画面延迟不能超过200ms，不然驾驶员打方向的时候会出现画面和实际位置错位的情况，所以建模的时候特意把屏幕的有效显示区域和黑边的比例做了还原，屏幕表面的覆盖层做了微哑光的质感处理，对应实际产品里的防眩光镀膜，避免晴天阳光斜射的时候屏幕反光看不清后方画面。壳体的边角做了R2.5的圆角处理，一方面是安装的时候不会剐蹭到中控的塑料饰板，另一方面车辆行驶在颠簸路面的时候，边角不会因为应力集中出现开裂，毕竟车载部件的振动工况比普通消费电子严苛很多，日常行驶的连续振动、过减速带的瞬时冲击都要考虑到结构强度。

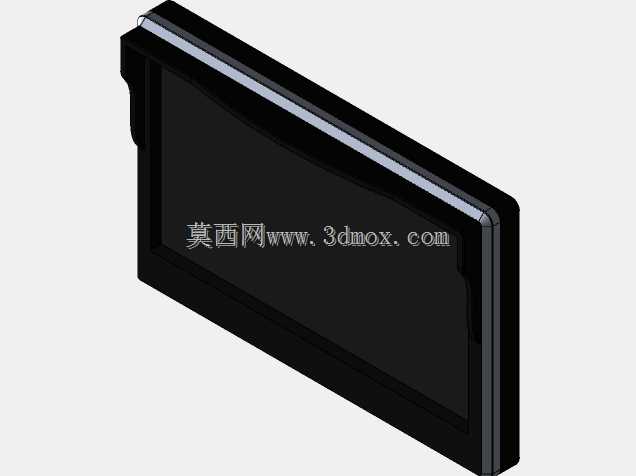

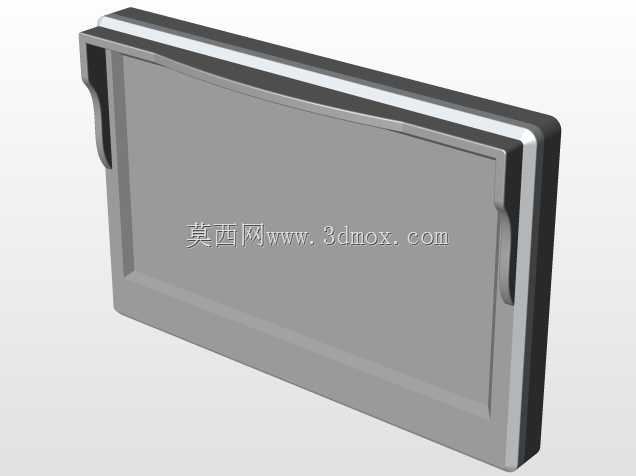

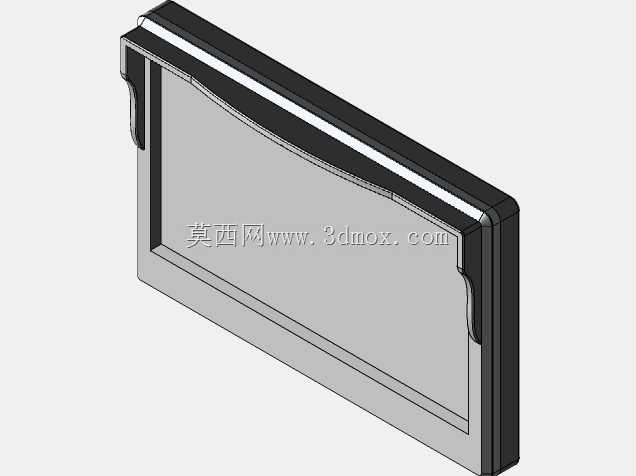

设计建模的时候，先从屏幕的有效显示面开始拉基准，五英寸的屏幕是对角线尺寸，换算过来显示区域的长宽比是常规的4:3，刚好匹配后视摄像头的输出画幅，不会出现画面拉伸变形的情况。然后沿着显示区域往外做壳体的包覆结构，侧边的壁厚统一取1.2mm，这个厚度既能保证壳体的结构刚性，注塑生产的时候也不会出现缩痕，背部的接线位预留了扁形排线的出口位置，安装的时候排线可以顺着仪表台的内饰缝隙走，不会露在外面影响内饰整洁度。屏幕和壳体的装配间隙留了0.3mm，中间可以泡棉胶填充，一方面是固定屏幕，另一方面能起到缓冲作用，车辆振动的时候屏幕不会和硬塑料壳体碰撞产生异响。

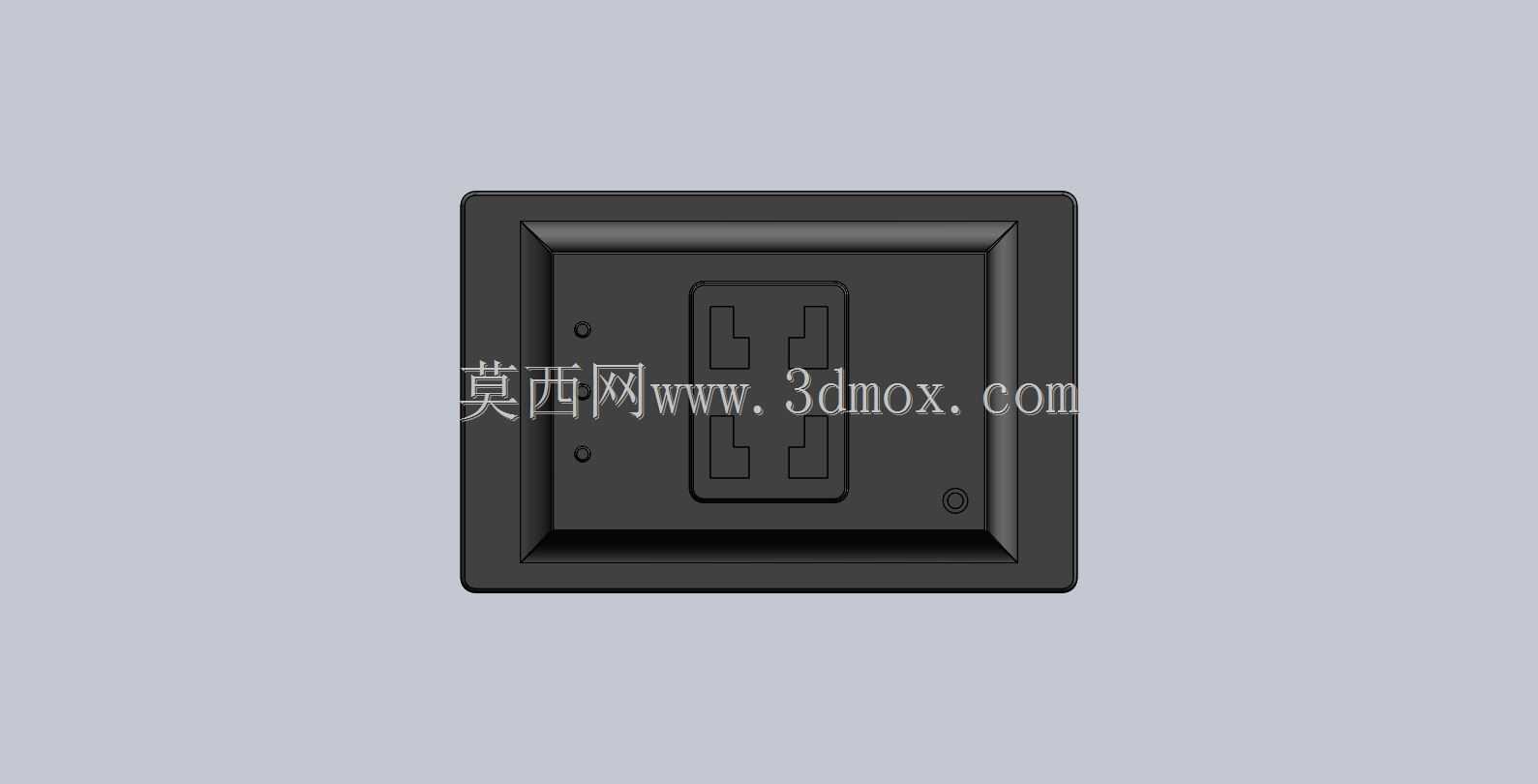

很多人做车载电子件建模的时候容易忽略安装位的兼容性，这款模组的背部做了通用的VESA 50mm孔位的简化结构，不管是用胶粘的固定方式，还是用螺丝锁在支架上，都能找到对应的固定位置，不需要额外做定制支架。屏幕的驱动板部分做了内置处理，整个模组的外轮廓没有突出的电路板部分，所有的电子元件都收纳在壳体内部，外观面只有屏幕显示区和侧边的壳体，安装完成之后外露的部分很整洁，不会有突兀的元件突出。从功能特性上来说，这类TFT屏的亮度做了适配车载场景的调校，白天强光下能看清画面，夜间倒车的时候亮度不会过高晃眼，对应的建模里屏幕表面的材质参数也做了区分，显示区域的材质和周边黑边的塑料壳体材质做了不同的质感处理，渲染出来的效果和实际产品的视觉效果一致，做整车内饰装配校验的时候，能直观看到安装之后的视觉效果，判断会不会和周边的仪表台部件、空调出风口、按键区域产生干涉。

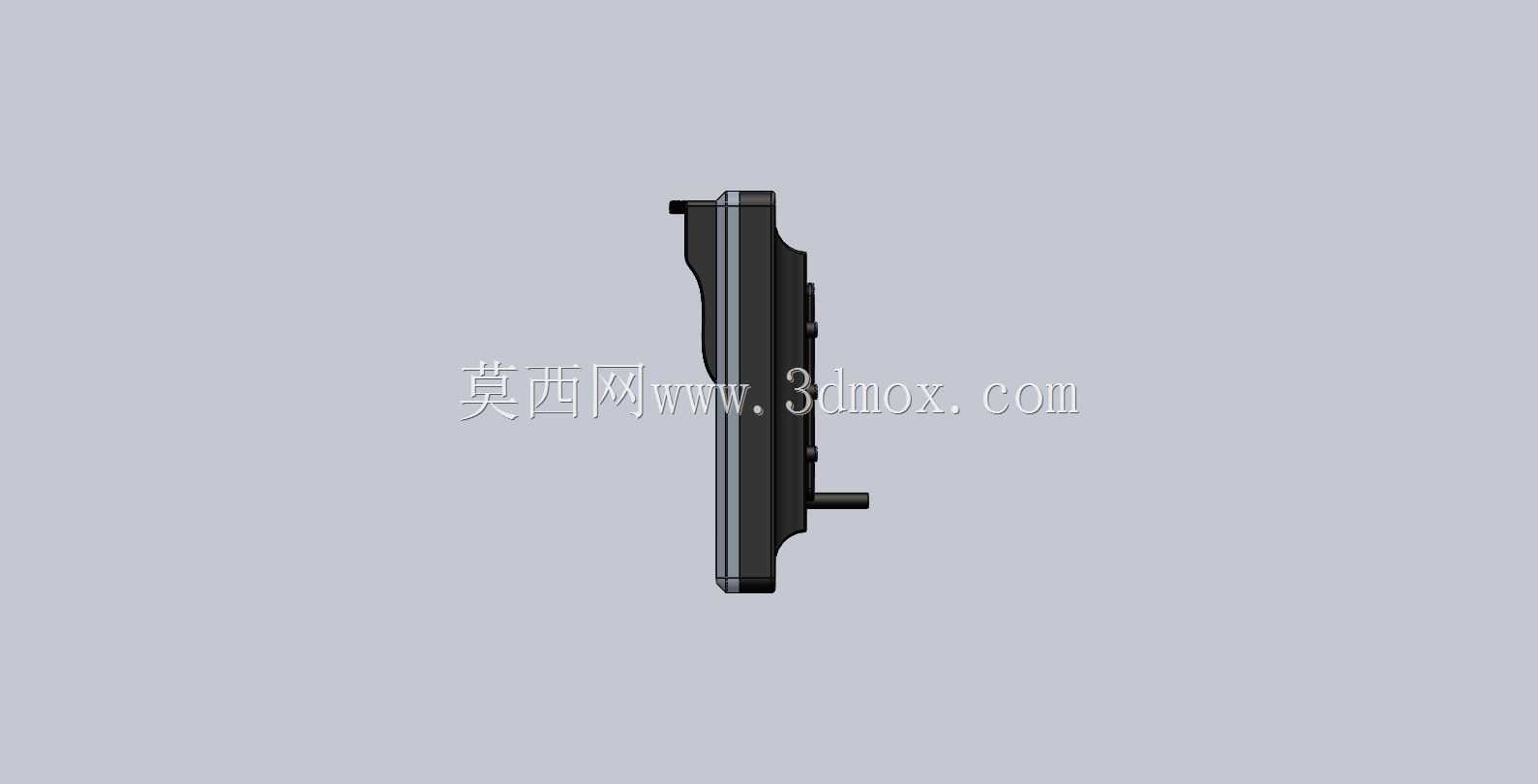

实际装车的时候，这款显示模组的供电直接接车辆的倒车灯线路，挂倒挡的时候自动触发供电点亮屏幕，切回其他挡位的时候延迟几秒熄灭，建模的时候也考虑到了接线的走线空间，壳体侧边的出线口做了倒角处理，排线弯折的时候不会被锐边割破绝缘层，长期使用的可靠性有保障。很多后装的车载显示屏因为壳体设计不合理，夏天车内温度高的时候壳体容易变形翘边，这款的壳体加强筋做在内部，从外观看不到加强筋的痕迹，但是结构强度足够，在车内85摄氏度的高温环境下也不会出现形变，不会导致屏幕移位或者显示异常。做三维建模的时候把这些实际使用的工况要求都融入到结构细节里，不是只做一个外观的样子货，而是能直接用来做装配校验、安装模拟的数模，后续如果要开模生产，这个数模的尺寸基准也能直接作为结构设计的参考，省去重新测绘的步骤。
