多工位型材自动加工生产线设备

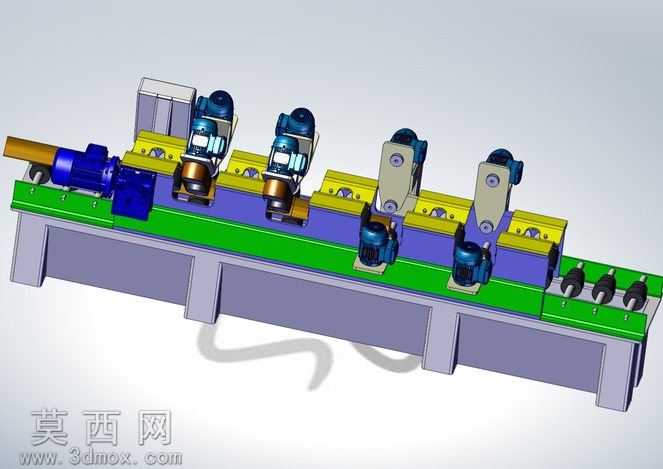

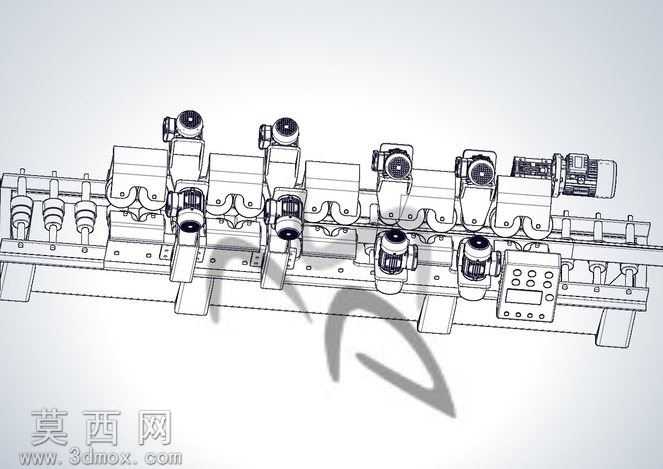

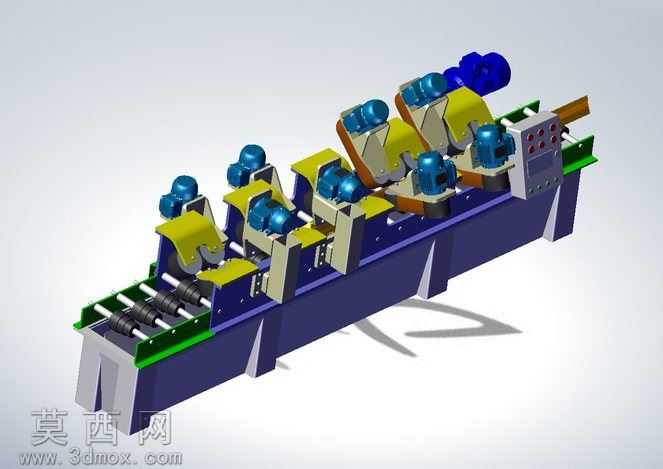

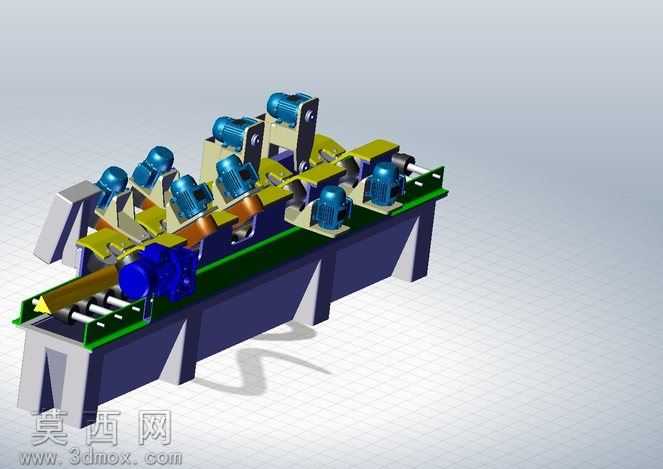

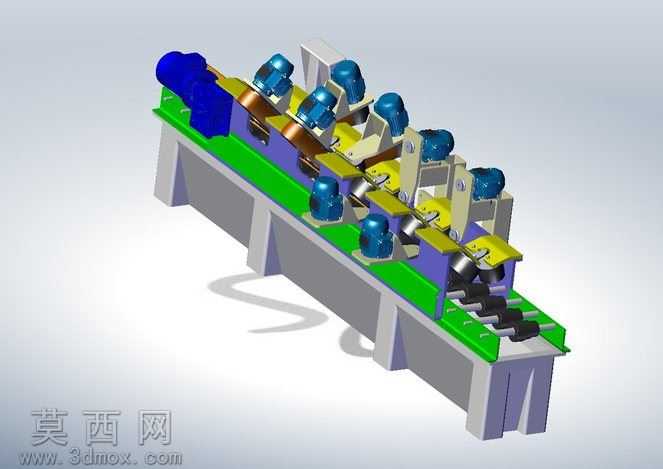

本模型采用SolidWorks进行全参数化三维建模，整体遵循模块化设计思路，将长型材连续加工所需的多组加工单元集成于统一的长床身基座之上，建模过程中严格遵循机械设计装配规范，对每一处连接结构、传动配合、安装定位都做了精准还原。模型首先搭建了整体焊接式床身的基准框架，床身采用型钢焊接后加工安装基准面的结构设计，保证长距离加工的直线度与结构刚性，床身上布置有直线导轨与型材输送定位机构，可实现待加工型材的连续步进送料与精准定位。沿床身长度方向依次排布多组独立加工单元，包含多组铣削加工头、磨削加工头与成型压轮组件，每个加工单元都配备独立的驱动电机、进给调节机构与位置锁紧结构，可根据不同型材的加工工艺需求调整加工位置与加工参数，部分加工单元采用立式布置、部分采用卧式布置，可同时完成型材多个面的加工作业，减少工件重复装夹的定位误差。模型末端集成有主驱动电机与传动系统，通过链传动与齿轮传动结合的方式为输送机构提供动力，同时配套有独立的电气控制箱，控制箱上布置有操作按钮、参数显示屏与调节旋钮，可实现整条生产线的启停控制、加工参数调整与故障报警功能。建模过程中对所有标准件如螺栓、轴承、电机、调节手轮都采用标准化模型库调用，保证装配关系的准确性，非标准零件如床身、加工头支架、压轮架都采用实体建模方式，还原了零件的壁厚、加强筋、安装孔等细节结构。渲染阶段采用白模线框叠加的展示方式，清晰呈现设备的整体布局与内部结构关系，金属材质部分赋予哑光钢材质感，电机部分做黑色喷塑材质区分，控制箱面板采用浅灰色哑光塑料材质，整体视觉效果层次分明，可清晰展现设备的结构组成与工作原理，能够直接用于设备方案展示、结构优化设计、生产加工指导等场景，帮助设计人员快速理解多工位连续加工设备的布局逻辑与结构设计要点。
