矿山巷道支护用盾支持辅助设备结构

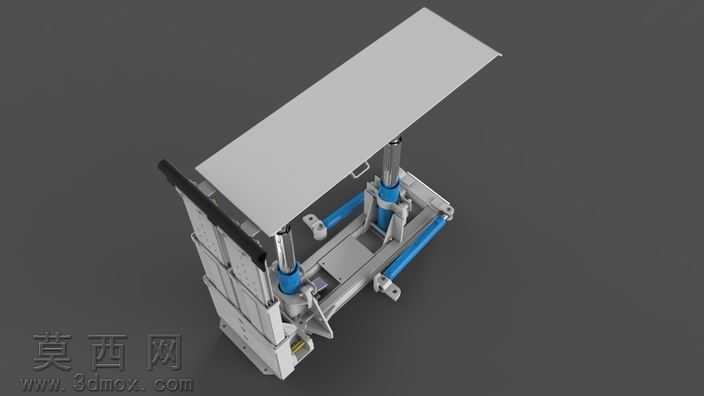

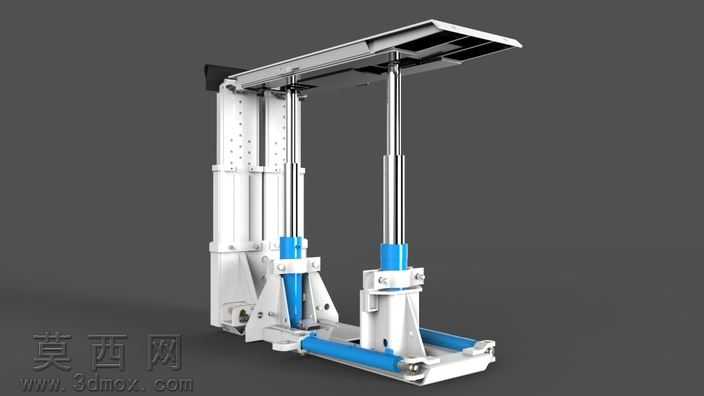

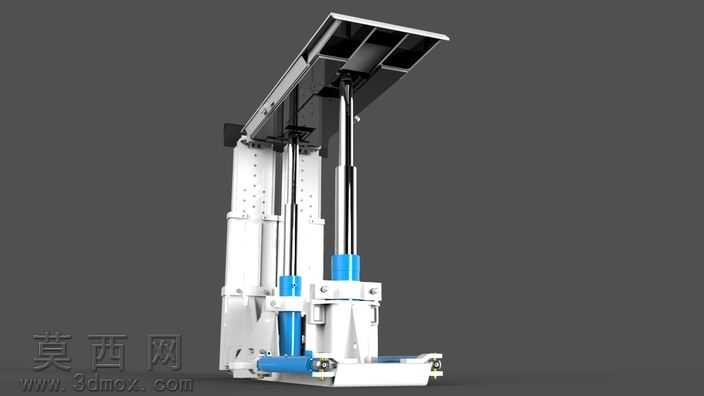

本模型为矿山煤炭开采作业场景下的盾支持辅助支护设备，建模过程严格遵循井下支护设备的实际工程设计逻辑，首先基于巷道空采区支护的工况需求搭建整体装配框架，先完成底部滑移底座的基准建模，保证底座的滑轨结构与井下作业面的移动适配性，再依次搭建两侧竖向承载立柱、中部液压顶升组件、顶部承托盾板的独立零件模型，建模过程中对每一处连接法兰、螺栓定位孔、液压油缸的密封段结构都做了等比例还原，确保各部件的装配公差符合机械设计规范。材质渲染阶段针对不同部件做了差异化材质区分，底部承载底座采用高强度铸钢材质，表面做了防锈漆喷涂的哑光金属质感处理，还原井下设备长期使用的厚重工业质感；中部液压油缸的缸筒部分采用镀铬亮面金属材质，搭配蓝色的油缸防护套材质，清晰区分液压组件与承载结构件；顶部盾板采用高强度合金钢板材质，表面做了防滑纹理与焊接筋板的细节刻画，还原支护设备顶部承接围岩压力的结构特征。结构设计上完整还原了该辅助支护设备的双单元组配逻辑，主支护单元与辅助支护单元可依次转移承接顶板压力，竖向立柱搭配多组液压顶升结构可实现高度方向的无级调节，适配不同高度的巷道作业面，侧方导向结构可保证设备推移过程中的稳定性，能够在工作面回采过程中为作业人员与设备提供可靠的防护空间，避免围岩垮落、矸石飞溅带来的安全风险。建模过程中对液压管路的排布、连接销轴的定位、侧护板的调节结构都做了细节补充，没有省略关键的功能结构，整体装配关系完全符合实际支护设备的运动逻辑，可直观展示该类支护设备的工作原理与结构组成，为矿山支护设备的结构优化、教学演示提供直观的三维参考。
