工业物料处理集成系统三维设计

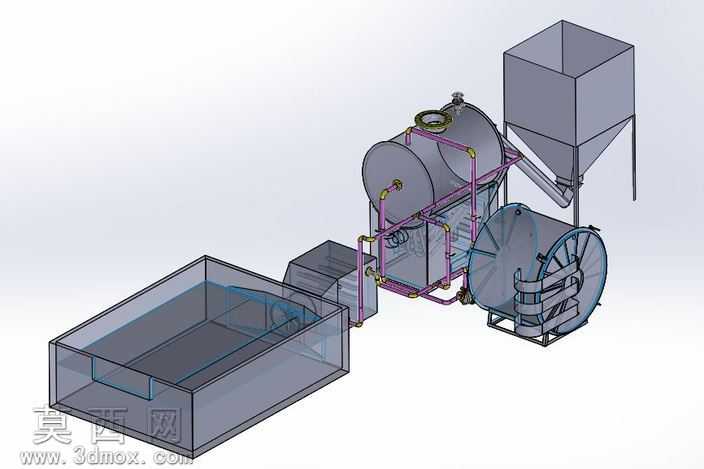

本作品为工业物料处理集成系统的三维建模设计，采用参数化建模思路完成全装配体搭建，整体涵盖方形敞口集料槽、卧式储料罐体、锥斗式储料仓、带轮传动机构以及连通各单元的输送管路五大核心模块。建模过程中严格遵循机械装配逻辑，对各部件的配合公差进行了预设，管路部分采用扫掠特征生成，精准还原了管线的走向、弯折角度与接口位置，所有法兰、接头位置均做了对位处理，保证装配干涉检查零报错。材质渲染阶段，针对不同部件的功能属性分配了对应材质：集料槽采用半透明磨砂工程塑料材质，直观展示内部容腔结构；储料罐体与锥斗储料仓采用哑光冷轧钢板材质，还原工业设备的金属质感；输送管路采用紫铜材质区分，清晰呈现介质输送路径；带轮传动机构的轮体采用半透蓝色工程塑料，机架部分采用黑色型钢材质，通过材质差异强化各功能模块的视觉区分度。结构设计上，锥斗式储料仓通过倾斜溜槽与卧式罐体上部进料口连通，罐体下部通过多组管路分别连接集料槽与带轮传动单元，形成完整的物料流转通路，各罐体顶部设置了检修口与观察孔，机架采用型钢焊接结构预设，保证整体设备的支撑稳定性，带轮单元外侧设置了防护栏结构，兼顾设备运行的安全性。设计过程中对各单元的容积、管路通径做了比例匹配，确保整体系统的物料处理能力匹配，所有部件均保留了可编辑的建模参数，可根据实际产能需求调整各仓体、罐体的尺寸参数，适配不同的生产场景需求，整体装配体层级清晰，子装配体划分合理，便于后续的工程图导出与结构优化调整。
