MPCNC设备千分表与笔式安装固定支架

在桌面级数控加工设备的日常调试与作业场景中，加工头的位置校准、作业轨迹的精度核验是保障成品加工精度的核心环节，这套适配MPCNC设备的安装固定结构，正是为解决现场量具与标记工具的快速装夹需求设计。日常使用MPCNC进行软材雕刻、轻量铣削作业时，操作人员往往需要反复拆装千分表来校验主轴的同轴度、Z轴的重复定位精度，以及工作台面的平面度误差，传统的磁吸表座受限于MPCNC的型材框架结构，很难找到稳定的吸附基准面，临时用扎带捆绑的固定方式不仅装拆效率低，还容易在设备移动过程中出现表体偏移，直接导致校准数据失真，影响后续加工精度。

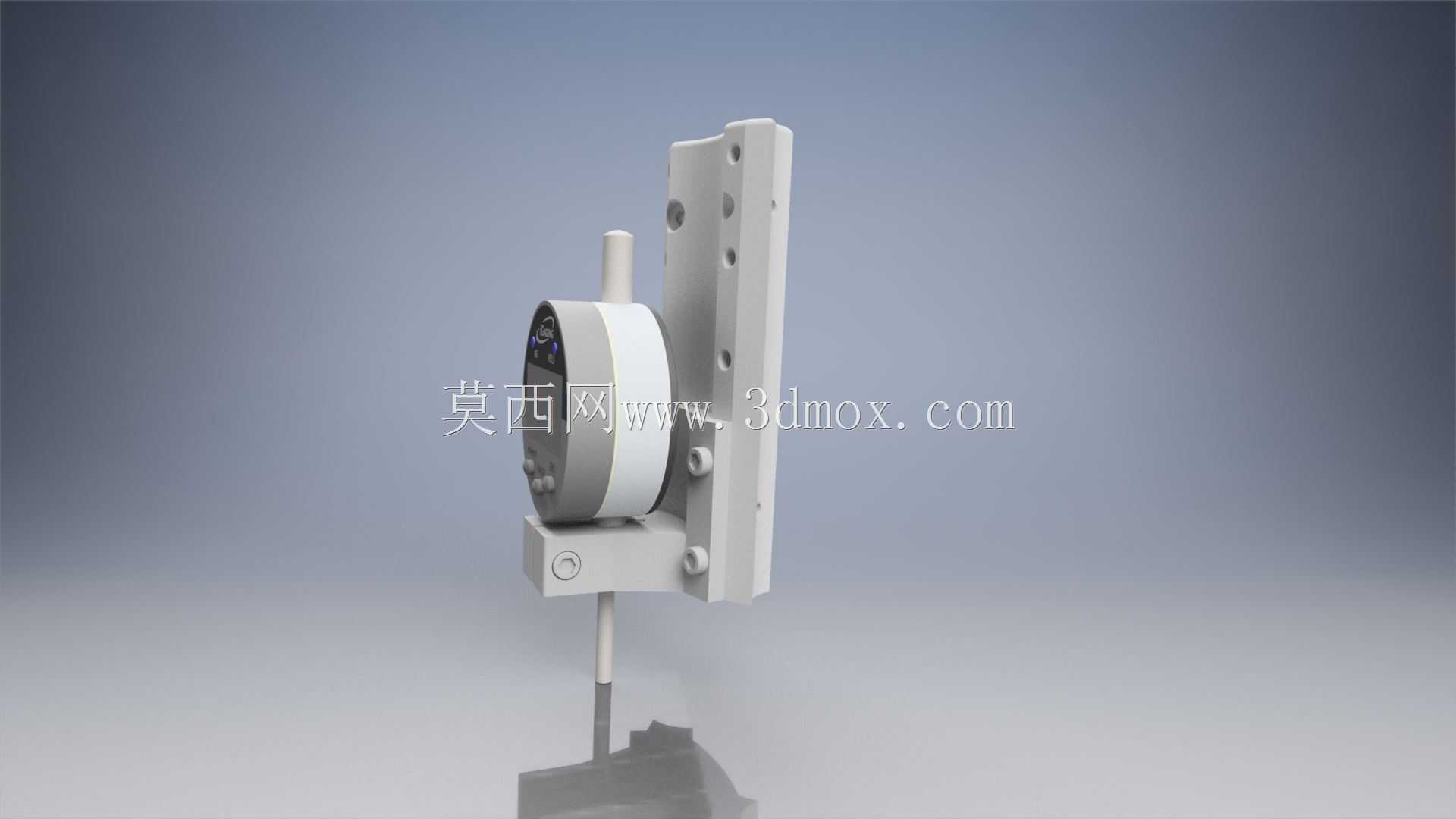

这套安装结构采用一体化的立式安装板设计，主体安装面预留了与MPCNC设备现有型材安装位完全匹配的通孔阵列，不需要对设备原有框架进行二次打孔或改装，直接利用设备现有T型槽的安装点位即可完成固定，安装板的厚度经过受力校核，在千分表测头持续接触工件表面产生反向作用力时，不会出现板面翘曲或固定端松动的问题。安装板一侧设置了专门的千分表夹持位，夹持位采用圆弧抱紧结构，适配标准外径的指针式千分表表体，抱紧间隙通过侧边的锁紧螺钉调节，既能保证千分表装夹后无径向窜动，也能根据不同的测量需求快速调整千分表的伸出长度与偏转角度，测头的测量方向可始终保持与待测量面垂直，避免因测量角度偏差带来的读数误差。

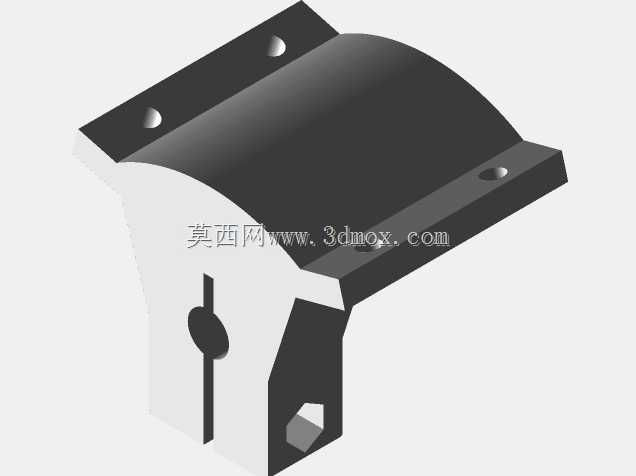

与千分表夹持位相邻的位置设置了笔式工具的安装孔位，可兼容常规的记号笔、划线笔的笔身直径，在设备完成初步定位后，可直接安装划线笔在待加工工件表面划出加工基准线，或是在加工完成后标记工件的检测点位，不需要操作人员手持工具贴近高速运行的设备主轴作业，大幅降低现场操作的安全风险。整套结构的安装边界完全贴合MPCNC设备主轴侧方的空余空间，安装完成后不会与主轴的上下运动行程、加工头的刀夹结构产生运动干涉，千分表与笔具的安装位置都处于操作人员的可视范围内，站在设备操作位即可直接读取千分表的测量数值，观察划线笔的标记轨迹，不需要探身到设备内侧观察读数。

从结构设计的细节来看，安装板上的所有棱角都做了倒角处理，避免装拆过程中划伤操作人员或是刮蹭设备的传动线缆，千分表的抱紧位内侧预留了微小的防滑纹路，即使设备运行过程中存在小幅振动，也不会出现表体下滑偏转的问题。笔具安装位的侧边同样设置了锁紧螺钉，可适配不同笔身直径的标记工具，更换不同颜色的记号笔或是不同粗细的划线针时，只需要松开侧边螺钉即可快速完成更换，不需要拆卸整个安装支架。在实际的设备调试场景中，这套结构可同时满足精度测量与轨迹标记两项核心需求，不需要在设备上反复拆装不同的固定夹具，单次安装即可覆盖设备校准、工件划线、精度复检等多个作业环节，有效减少设备调试的辅助时间，提升小批量加工场景下的作业效率。

考虑到MPCNC设备多用于小型加工坊、个人工作室以及教学实训场景，这套安装结构的零件数量极少，除了标准的M4x20螺钉与螺母作为紧固件之外，没有其他额外的零散配件，操作人员只需要将安装板对齐设备型材上的对应安装孔，穿入螺钉拧紧螺母即可完成整体装配，不需要复杂的安装调试步骤，即使是初次接触MPCNC设备的操作人员，也能在短时间内完成装夹。安装完成后千分表的测头初始位置可根据实际测量需求调整，当需要测量工作台面平面度时，可将千分表调整至测头垂直接触台面的位置，配合设备的XY轴移动即可完成整个台面的平面度误差检测；当需要校验主轴的Z轴定位精度时，可调整千分表角度使测头垂直向上接触主轴端面，配合主轴的上下移动即可读取Z轴的重复定位误差数值。笔具安装位的伸出长度也可根据作业需求调整，当需要进行工件表面划线时，可将笔身伸出长度调整至笔尖刚好接触工件表面的位置，配合设备的预设轨迹即可完成精准划线，不需要手动操作笔具沿轨迹移动，划线的直线度与位置精度远高于手动划线作业。
