灯丝样品收纳用组合式线轴结构

　　在灯丝材料研发、3D打印耗材性能验证的日常实验场景中，零散的短段灯丝样品往往存在收纳混乱、易弯折损伤、标识不清的问题，这款组合式线轴正是针对这类实验室细分需求设计的专用收纳载体。从实际使用场景来看，这类线轴主要用于缠绕固定长度在数米范围内、重量多在几十克级的试验用灯丝样品，区别于市售常规1kg装耗材的大尺寸线轴，小尺寸的样品线轴可以适配实验室小批量耗材的分装、标记与上机快速测试需求，避免整卷耗材拆封后受潮、沾染粉尘影响测试数据准确性。

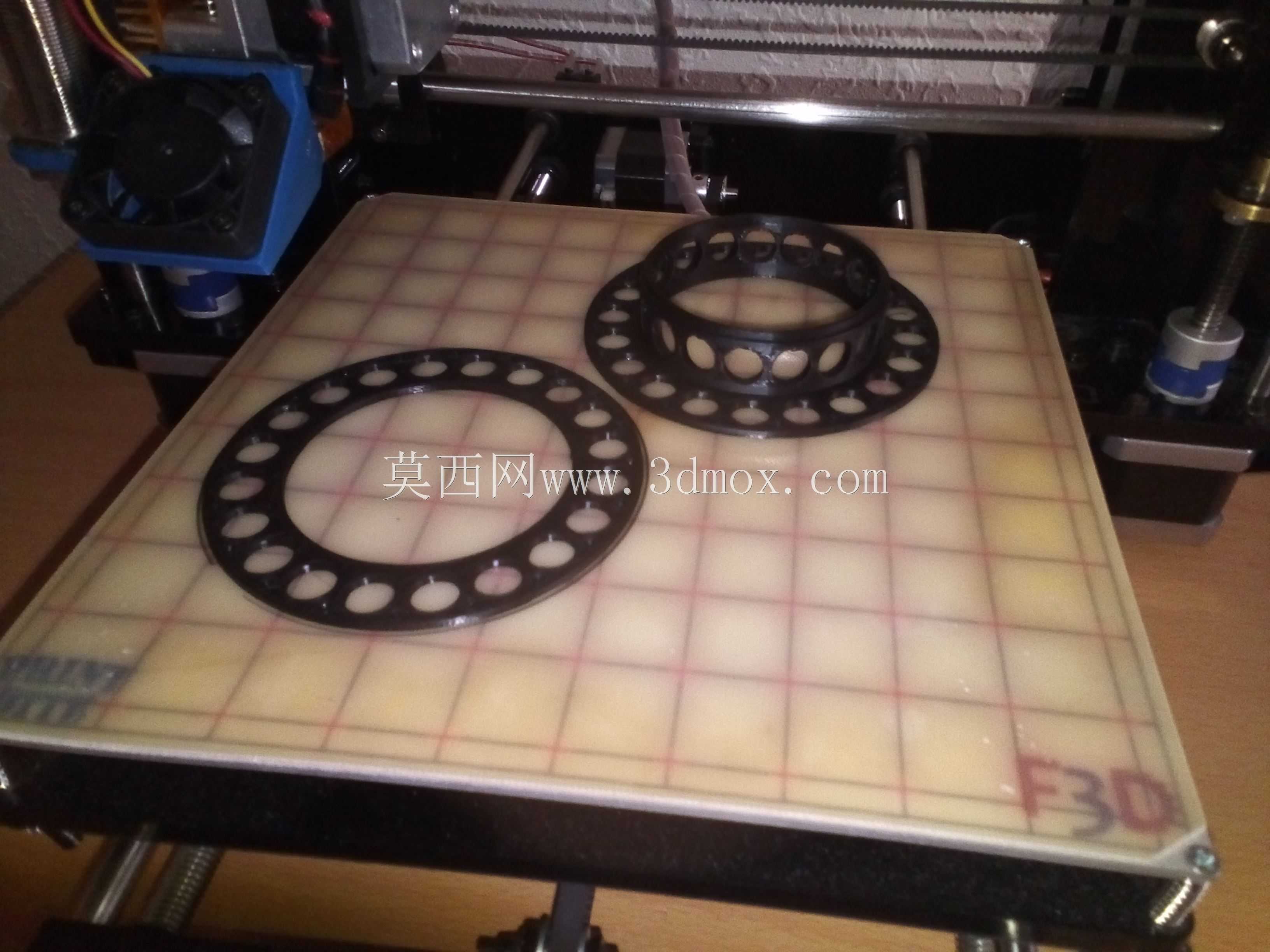

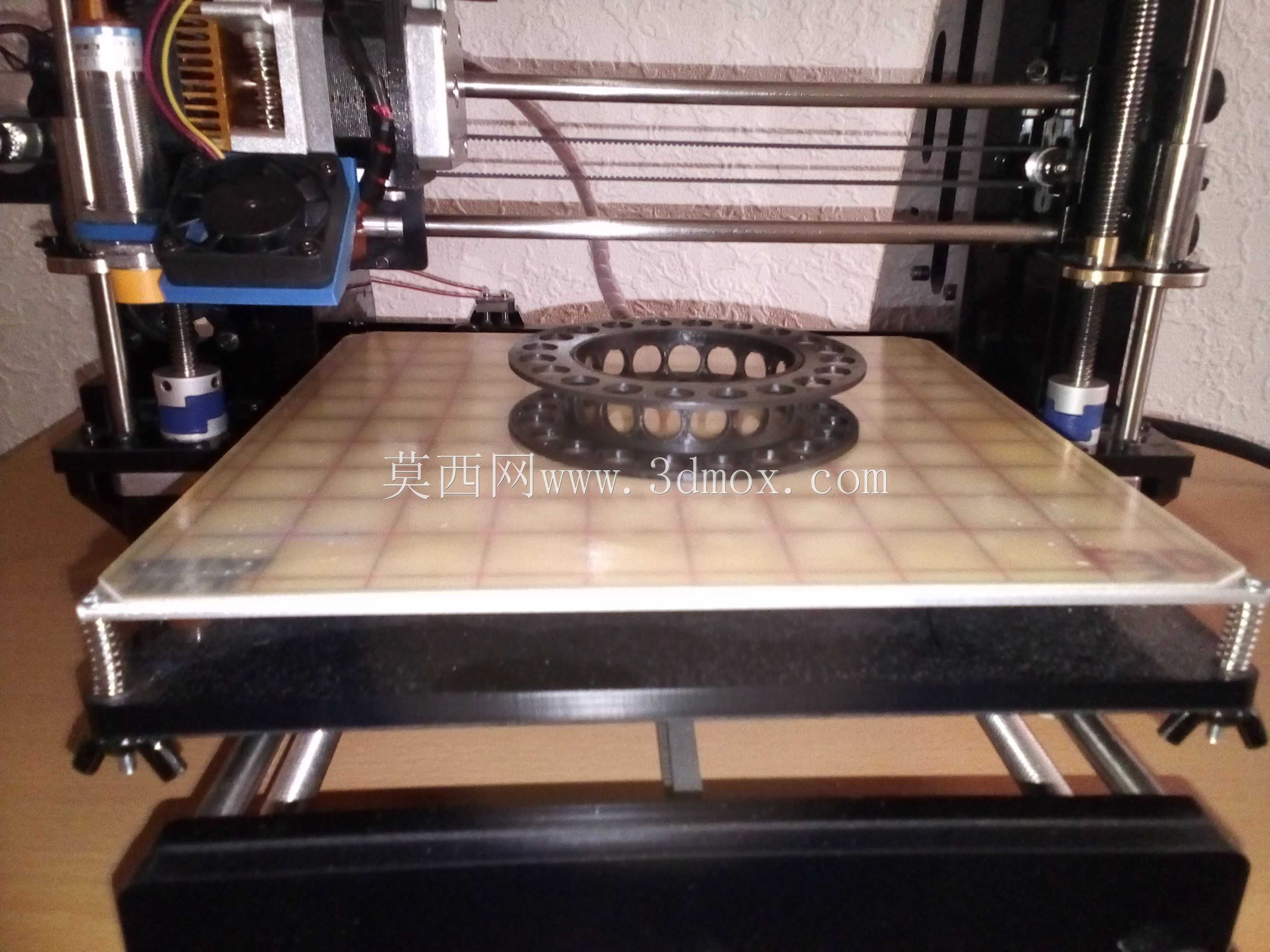

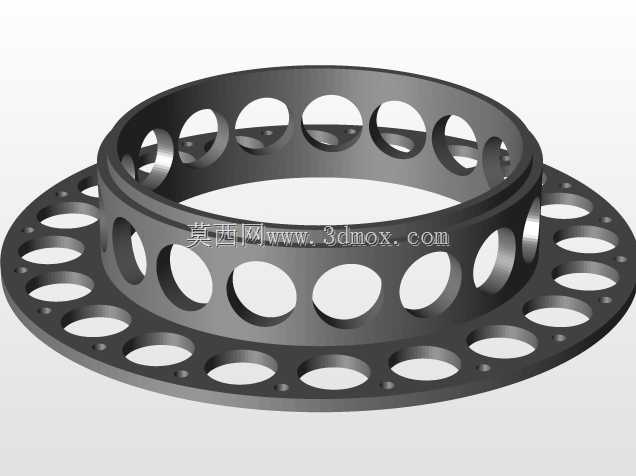

　　从结构设计思路来看，这款线轴采用分体式组合结构，分为带中心定位孔的环形法兰盘与带镂空加强筋的绕线筒体两部分，两个零件分别打印完成后通过定位止口对齐粘合为整体，这种分体设计一方面规避了3D打印过程中悬空结构的支撑添加问题，减少打印后处理的工作量，另一方面可以根据不同线径、不同长度的灯丝样品需求，灵活搭配不同高度的绕线筒体，无需重新制作整套模具或整体打印模型，大幅提升设计迭代效率。绕线筒体表面均匀分布的圆形镂空结构，并非单纯的减重设计，在实际使用中可以通过镂空位置观察内部灯丝的剩余量，同时减少打印过程中的材料消耗，降低单件样品工装的制作成本，镂空的排布经过受力校核，在缠绕满额定重量灯丝的情况下，筒体不会出现径向变形，保证线轴可以顺畅卡入3D打印机的料架转轴。

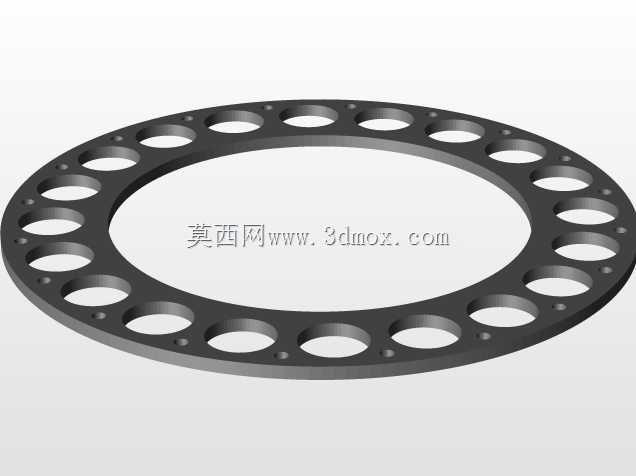

　　从外形尺寸与安装边界来看，这款线轴的法兰盘外径控制在常规桌面级3D打印机料架的兼容范围内，中心定位孔的尺寸匹配市面上主流桌面级FDM打印机的料轴直径，无需额外加装转换套即可直接上机使用，法兰盘边缘的均匀小孔设计，既可以作为灯丝端头的固定卡位，避免收纳过程中灯丝松脱散乱，也可以穿入标签扎带，对灯丝的材质、线径、测试批次等信息进行标记，解决实验室多批次样品混放难以区分的问题。线轴的绕线区域宽度经过优化，既可以容纳1.75mm线径、50g重量的灯丝样品缠绕，也不会因为宽度过大导致灯丝排布错乱，缠绕完成后的灯丝不会超出法兰盘外沿，避免存放过程中灯丝与其他物件剐蹭产生磨损。

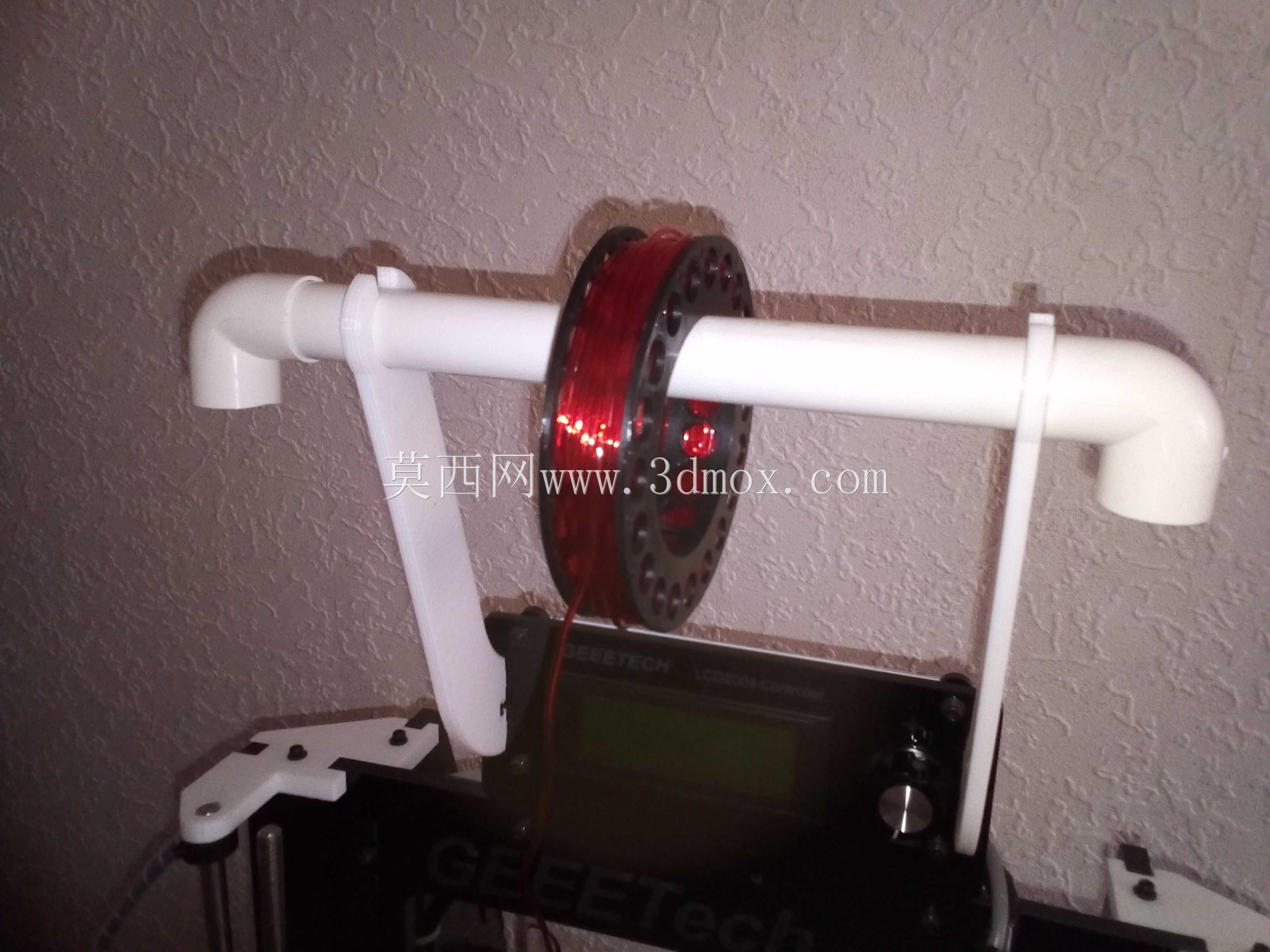

　　在实际使用过程中，这类组合式线轴除了用于实验室灯丝样品收纳外，也可以用于小批量特殊耗材的上机测试，比如新型改性耗材、彩色渐变耗材的短段试打，无需装载整卷耗材即可完成打印测试，减少耗材切换过程中的材料浪费。粘合后的线轴整体同轴度经过设计优化，转动过程中不会出现明显偏摆，避免打印过程中因为线轴转动卡滞导致的送丝不畅、断丝等问题，法兰盘的表面平整度控制在合理范围内，缠绕灯丝时不会出现卡丝、夹丝的情况，灯丝可以顺畅从线轴上抽出送入挤出机构。分体粘合的接缝位置设计有定位止口，粘合后不会出现两部分错位的问题，整体结构强度可以满足反复拆装、多次缠绕使用的需求，不会因为正常使用中的拉扯、转动出现接缝开裂的情况。
