遥控越野赛车Sworkz前减震塔结构设计

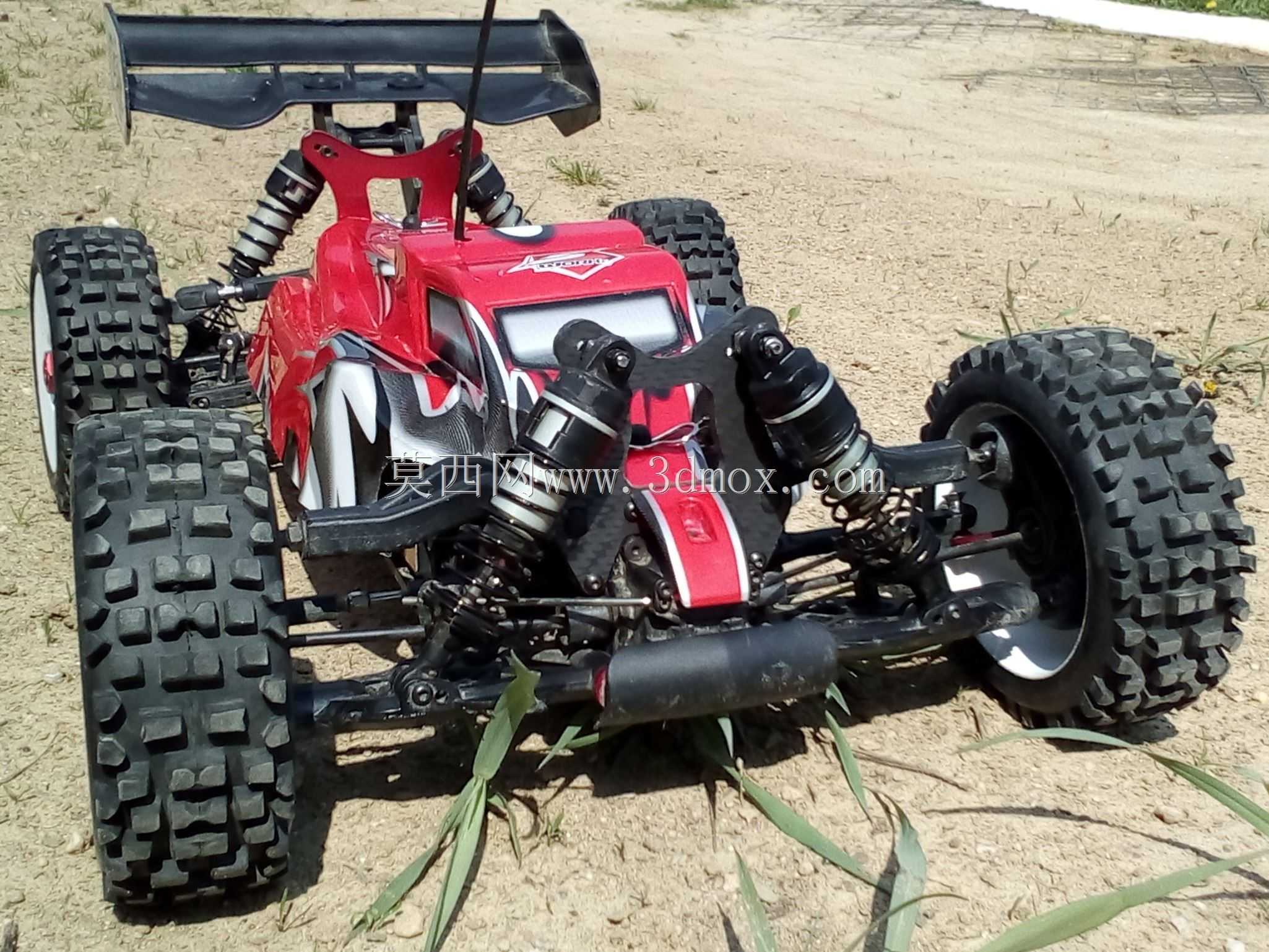

　　在遥控模型越野赛车的底盘悬挂系统设计中，前减震塔作为连接车架主体与前悬挂减震组件的核心承力结构，直接决定了车辆在非铺装路面行驶时的冲击承载能力与悬挂动作响应精度，是1/8比例电动越野车型前悬挂模块的关键结构件。这款适配Sworkz Fox8e、S350 BX1/BR1车型的前减震塔，在设计阶段充分考虑了越野场景下的复杂受力工况，针对飞坡落地、连续颠簸路面行驶、高速过弯侧倾等不同使用场景的载荷分布做了针对性的结构优化。从实际装车的使用场景来看，该部件安装于前车架上部的碳纤主甲板前端位置，上部预留了多组减震器安装孔位，可根据不同赛道的路面特性、车手的操控习惯调整减震器的安装角度与上支点位置，从而改变悬挂的杠杆比与减震阻尼的实际作用效果，

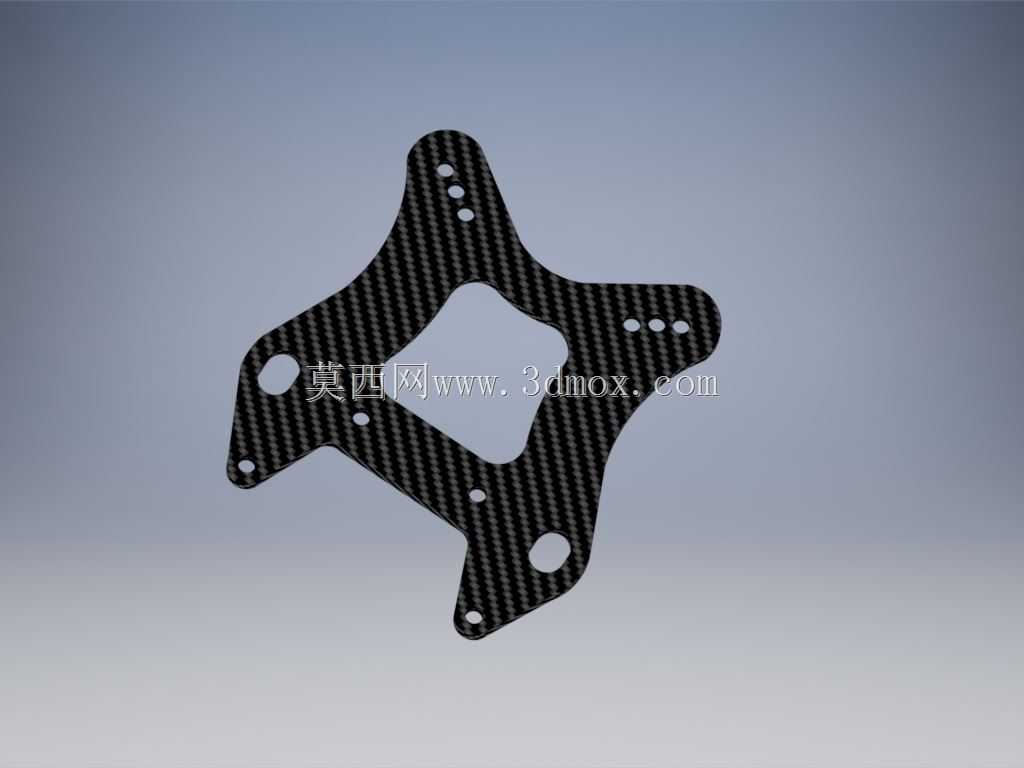

　　适配从高抓地力平整赛道到松散砂石越野路面的不同使用需求。设计过程中首先明确了安装边界约束，下部安装孔位完全匹配对应车型前碳纤主甲板的孔位间距，无需对原车车架做任何打孔、切削修改即可直接替换安装，两侧的安装支脚做了加厚过渡处理，避免飞坡落地时的瞬间冲击导致支脚根部出现应力断裂。结构材质选择上，主体采用碳纤维板材经CNC铣削加工成型，相比原厂注塑材质的减震塔，碳纤维材质的比强度更高，在相同重量下的抗冲击、抗形变能力提升明显，同时不会出现注塑件长期受交变载荷后产生的材料疲劳形变问题，能够长时间保持减震器安装支点的位置精度，避免因减震塔形变导致的悬挂几何参数偏移。在功能特性层面，该减震塔除了承担前减震器上支点的固定作用外，

　　还集成了前防倾杆拉杆的安装位、车壳前部固定柱的安装孔位，将前舱上部的多个安装功能集成在同一部件上，减少了额外的转接支架数量，降低了前舱上部的整体重量，符合遥控越野赛车轻量化的设计需求。部件的外形轮廓做了圆弧过渡处理，没有尖锐的外凸棱角，一方面避免车辆翻滚时尖锐棱角刮蹭车壳或扯断外露的走线，另一方面也减少了应力集中点的存在，所有安装孔位都做了沉孔处理，安装后螺丝头完全沉入板材平面内，不会出现凸起干涉其他部件动作的问题。从受力传递路径来看，车辆行驶过程中前轮受到的地面冲击经前摇臂、减震器传递到减震塔上，再通过减震塔下部的四个安装固定点均匀分散到碳纤主甲板上，设计时针对减震器安装孔周围的区域做了局部加厚，

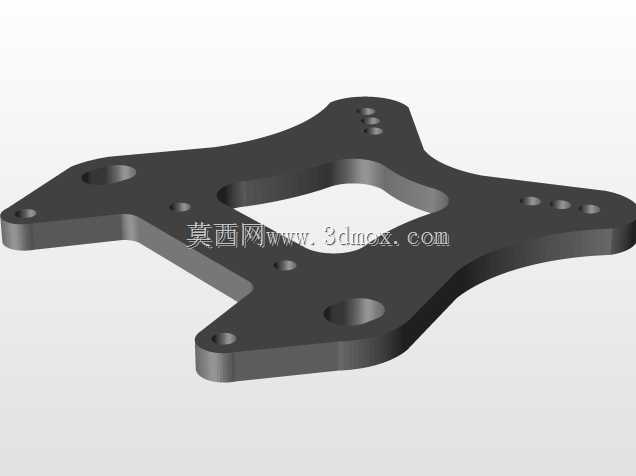

　　同时在孔位周围增加了放射状的加强筋结构，避免大冲击下孔位出现开裂。针对数控加工与3D打印两种不同的制作场景，设计时分别做了工艺适配：用于CNC铣削加工的版本预留了合适的加工余量，板材厚度选用4mm规格的碳纤维板，走刀路径避开了容易出现崩边的锐角位置；用于3D打印的版本则优化了支撑结构的添加位置，所有悬空角度都控制在45度以内，打印时无需添加过多支撑即可获得良好的表面质量，同时针对打印件的层间强度问题，在受力较大的孔位位置设计了金属衬套压装位，可压入黄铜衬套提升螺纹连接的强度，避免多次拆装后孔位滑牙。在实际装车测试中，这款减震塔能够承受连续飞坡1.5米高度落地的冲击载荷，长时间高强度行驶后没有出现明显的形变或开裂，多档位的减震安装孔位可以让车手在两分钟内完成减震器上支点的位置调整，快速改变车辆的前部悬挂软硬特性，适配不同赛道的调校需求。安装时需要注意，固定减震塔的螺丝需要涂抹适量的螺纹胶，避免车辆行驶过程中的震动导致螺丝松动，减震器上固定螺丝的锁紧扭矩需要控制在合理范围，避免过大的锁紧力压裂碳纤维板材。
