RC四轮手推车FOX8e与S350转向结构

　　在RC模型车的改装与复刻设计领域，转向部件的结构合理性直接决定了整车的操控响应精度与行驶稳定性，本次涉及的SWORKz FOX8e、S350车型转向部分，是适配1/8比例RC四轮手推车的核心行走操控组件，主要应用于越野类RC模型车的前轮转向传动场景，也可作为同比例小型遥控作业推车、沙盘演示四轮移动载具的转向结构参考。从实际使用场景来看，这类转向结构需要承受模型车高速越野时的地面冲击，在砂石路面、起伏坡道行驶时，要保证转向动作无卡滞、虚位控制在合理区间，同时还要适配原车的悬挂摆臂行程，避免转向拉杆在悬挂上下跳动时出现运动干涉。

　　从功能特性上看，该转向组件采用对称式双拉杆传动结构，转向舵机的输出力矩通过转向摇臂传递到中央转向滑块，再由左右两根等长拉杆分别带动两侧转向节转动，这种结构可以保证左右前轮的转向角度符合阿克曼转向几何要求，在模型车转弯时内侧轮转角大于外侧轮，减少轮胎侧滑磨损，提升过弯流畅度。转向节与轮轴连接的位置预留了标准轴承安装位，可适配同系列车型通用的轮组轴承，降低改装替换的配件匹配成本；转向滑块与固定座之间设置了耐磨衬套安装槽，长期往复转动时不会出现金属件直接摩擦的旷量问题。

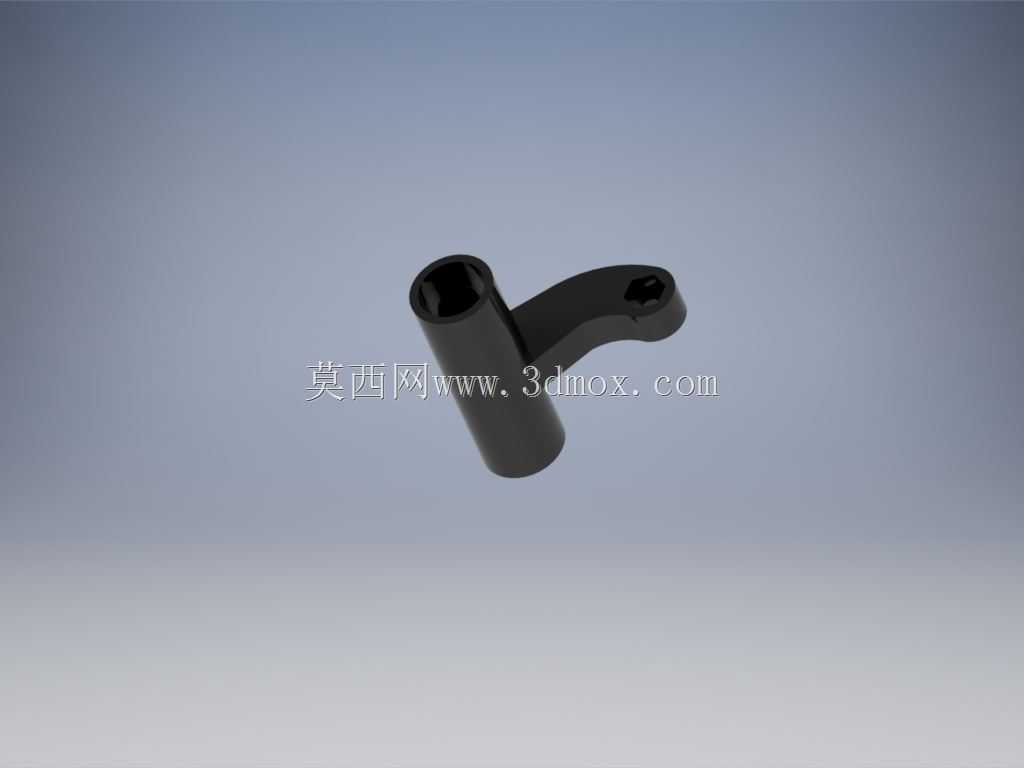

　　设计思路上，这套转向结构优先考虑了零件的通用性与装配便捷性，所有安装孔位均与SWORKz同系列车型的底盘安装位完全匹配，不需要对原车底盘进行打孔或切削修改即可直接替换安装。结构建模时对运动干涉区域做了充分的避让校核：当悬挂压缩到极限行程、同时转向打到最大角度时，转向拉杆不会与摆臂、避震器支架发生碰撞；转向摇臂的长度经过参数化优化，在标准25kg扭矩舵机的驱动下，可实现左右各32度的最大转向角度，兼顾低速大角度转向灵活性与高速行驶的转向稳定性。

　　从安装边界与尺寸配合来看，整套转向组件的安装基准面位于底盘前部的中央位置，中央固定座的两个安装孔间距为22mm，采用M3沉头螺丝固定；左右转向节的摆臂连接销孔径为3mm，与原车悬挂上摆臂、下摆臂的连接销尺寸完全适配；转向拉杆的两端球头扣采用标准M2螺纹连接，可通过旋转拉杆本体微调前轮前束值，调整范围在-1度到2度之间，满足不同路面行驶的调校需求。转向摇臂的舵机连接孔位距离摇臂转轴中心的距离为12mm，适配标准25T舵机齿的安装规格，不需要额外加工转接件即可完成舵机与转向结构的连接。

　　在实际装配调试过程中，需要注意转向滑块的衬套安装方向，带油槽的一面需朝向固定座接触面，装配时涂抹少量润滑脂可大幅降低转动阻力，延长零件使用寿命；左右拉杆的长度调整需保持对称，否则会出现左右转向角度不一致、行驶跑偏的问题；转向节与轮轴的锁紧螺母需保留0.1mm左右的轴向间隙，避免轮轴转动时出现卡滞。这套转向结构的零件壁厚均设置在1.5mm以上，受力较大的转向摇臂、转向节位置做了局部加厚处理，在保证结构强度的前提下尽可能控制零件重量，不会给前部悬挂造成额外的簧下质量负担，适配原车的弹簧刚度与避震阻尼设定，不会打乱原车的悬挂调校平衡。对于RC模型改装从业者、小型四轮移动载具结构设计人员来说，这套转向结构的参数化设计思路、运动校核逻辑都具备较高的参考价值，可直接借鉴到同比例遥控载具、小型巡检移动机器人的转向系统设计中，减少前期结构设计的试错成本。
