RC直升机E-Sky皮带传动主齿轮结构

　　在航模直升机的动力传递链路里，主齿轮是衔接动力输出端与主旋翼负载的核心传动部件，这款适配E-Sky CP V2、CPX系列机型的皮带传动主齿轮，直接决定了动力从电机到旋翼的传递效率与飞行过程中的传动稳定性。日常外场飞行时，航模直升机的主传动系统需要承受电机瞬时大扭矩输出、旋翼变距带来的交变载荷，还有降落时轻微冲击带来的径向力，这就要求主齿轮的结构设计必须在轻量化和结构强度之间找到精准的平衡。

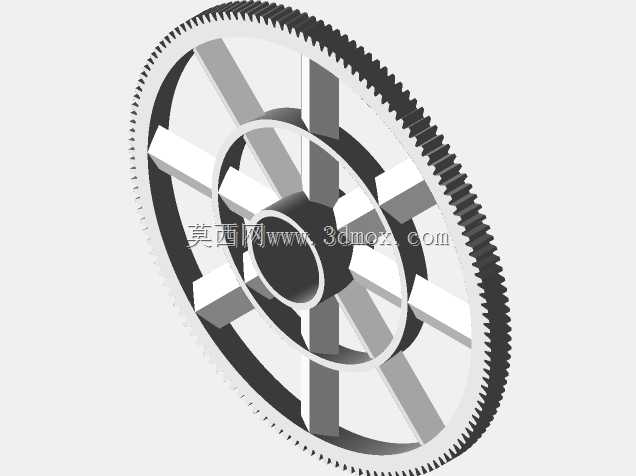

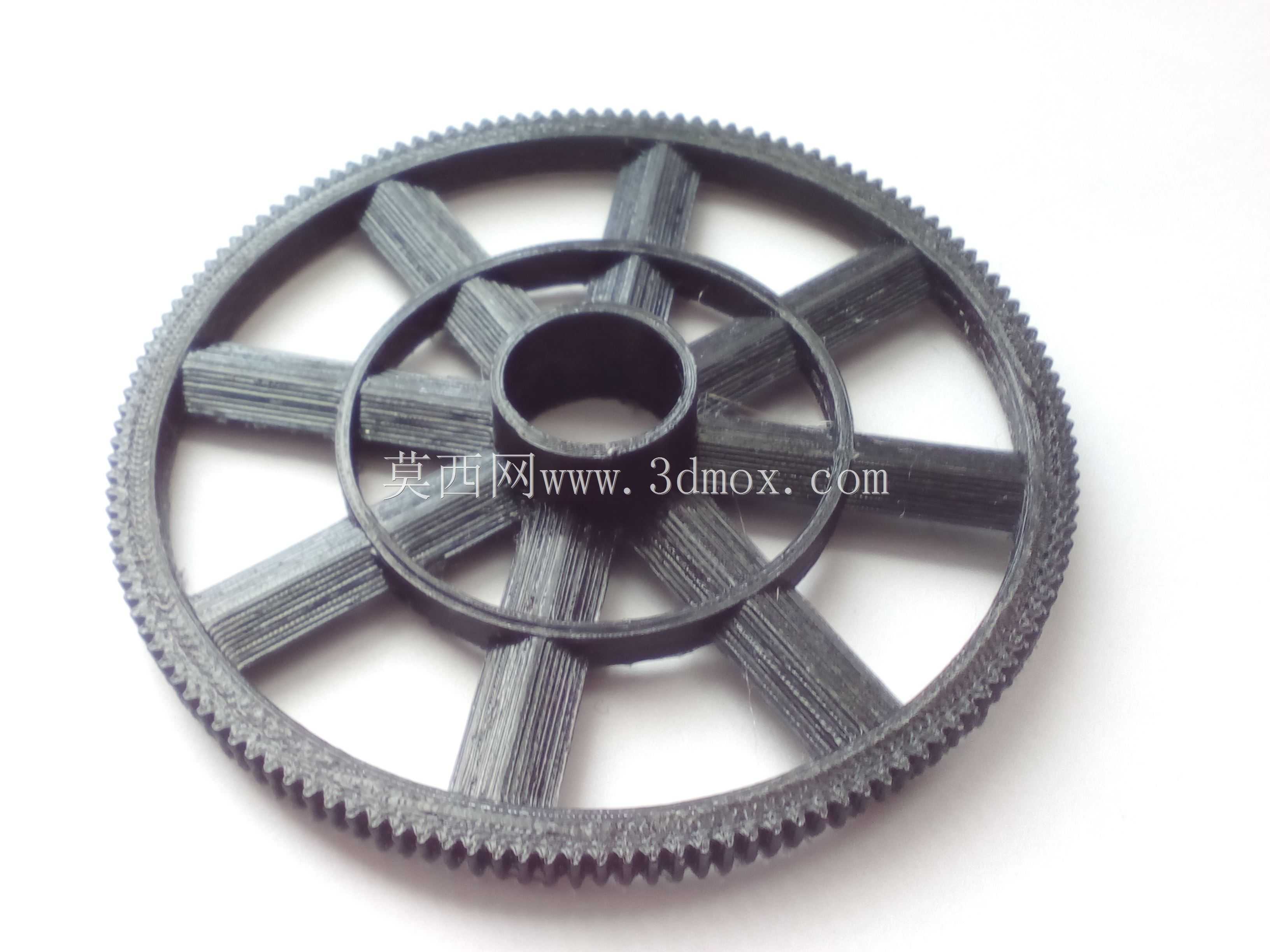

　　从实际使用场景来看，这类小尺寸航模主齿轮普遍采用辐条式镂空结构，这款齿轮的多辐条对称布局，首先是为了最大限度降低旋转件的自重——航模对起飞重量的敏感度极高，主齿轮作为高速旋转部件，每减少一克自重，都能降低电机的无功负载，同时减少旋转时的转动惯量，让旋翼的转速响应更跟手，在做3D特技动作时的油门跟随性更好。辐条表面做的加强筋结构，是为了弥补镂空带来的结构刚度不足，避免大扭矩输出时辐条出现形变导致齿圈偏摆，一旦齿圈出现径向跳动，就会和啮合的电机齿轮出现间隙不均，轻则产生传动异响、加速齿面磨损，重则出现跳齿导致动力中断，在空中引发坠机事故。

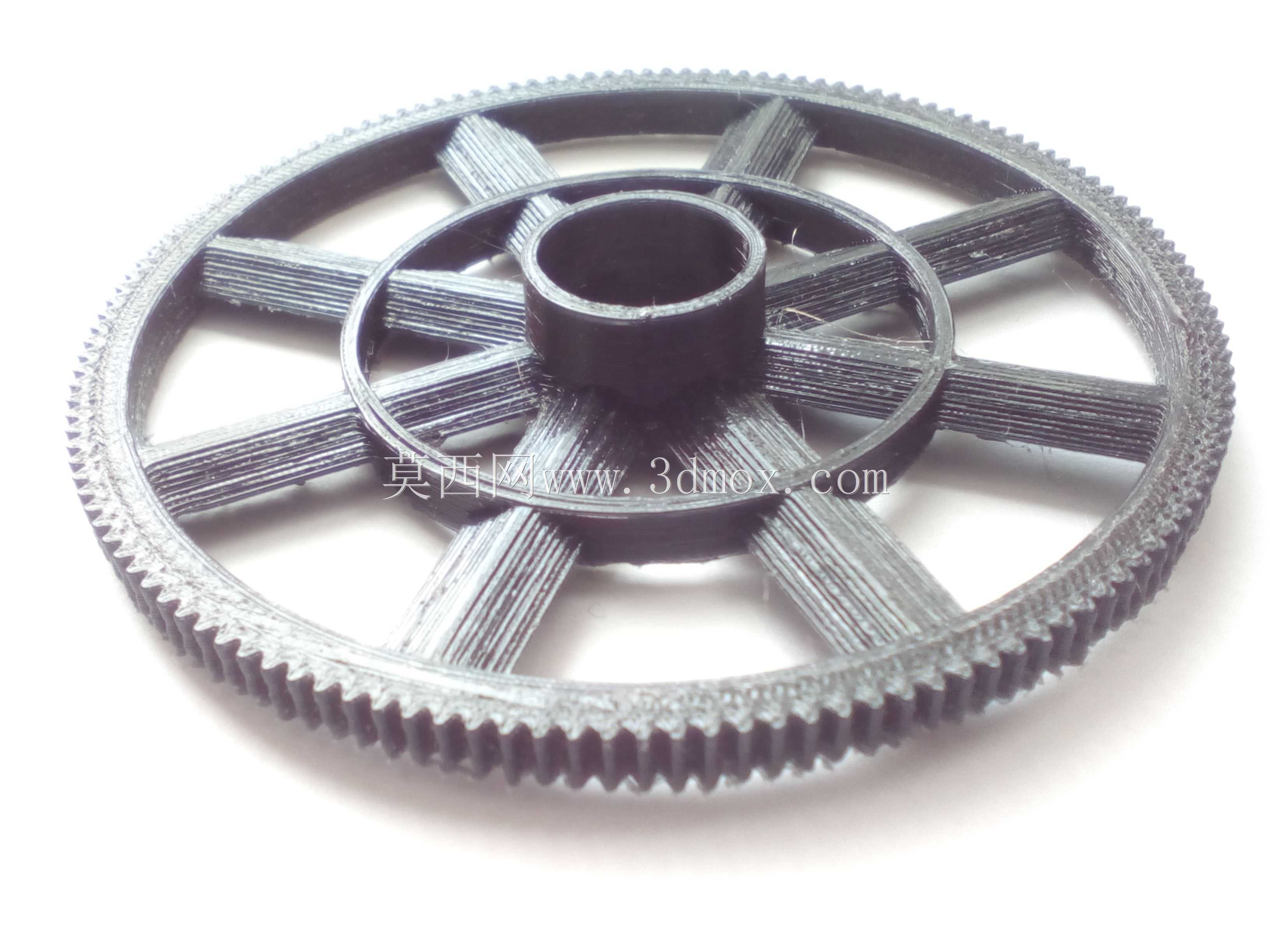

　　齿轮中心的轮毂部分是安装定位的核心基准，内孔的尺寸公差直接决定了齿轮和主轴的配合精度，安装时需要保证轮毂端面和主轴台阶完全贴合，锁紧后不能出现轴向窜动，否则高速旋转时的动平衡偏差会带来整机振动，不仅会影响飞行稳定性，长期振动还会导致机身上的电子元器件、舵机连杆出现松动。轮毂外圈的环形加强筋，是为了分散辐条传递过来的载荷，避免应力集中在轮毂和辐条的连接位置，在频繁的正反向扭矩切换下出现断裂——航模做特技动作时，旋翼的负载会快速变化，主齿轮承受的扭矩方向和大小也会频繁波动，应力集中位置很容易出现疲劳断裂。

　　齿圈部分采用的是细模数直齿设计，这是因为皮带传动的主齿轮不需要和电机齿轮直接啮合，而是通过皮带带动齿圈转动？不对，实际这款主齿轮的外齿是和电机输出轴的小齿轮啮合，内圈的限位结构是配合皮带张紧轮的安装？不对，仔细看结构，齿圈的齿形精度直接影响啮合间隙，设计时齿顶做了微小的倒角处理，既可以避免安装时齿尖磕碰崩边，也能减少啮合时的卡滞感，在日常维护调整齿轮啮合间隙时，只需要保证齿侧有0.1mm左右的旷量，既能保证传动顺畅，又不会因为间隙过大出现扫齿。齿圈的宽度经过匹配计算，刚好适配对应型号电机齿轮的啮合宽度，不会出现齿面接触面积不足导致的局部压强过大，延长齿面的耐磨寿命。

　　安装边界上，这款齿轮的径向最大尺寸需要和机身的主框架安装位匹配，保证旋转时齿圈不会和机身侧板、舵机走线、皮带张紧结构发生干涉，辐条之间的镂空空间也预留了安装螺丝的操作空间，更换齿轮时不需要完全拆解整个主旋翼头，只需要松开主轴锁紧螺丝，调整好电机位置就能完成更换，外场维护时的操作便利性很高。另外，齿轮的整体厚度控制也适配对应机型的主轴安装位，不会出现安装后和主轴轴承、止推垫圈出现干涉的情况，装配时不需要额外打磨调整，直接替换原厂损坏的齿轮就能正常使用。

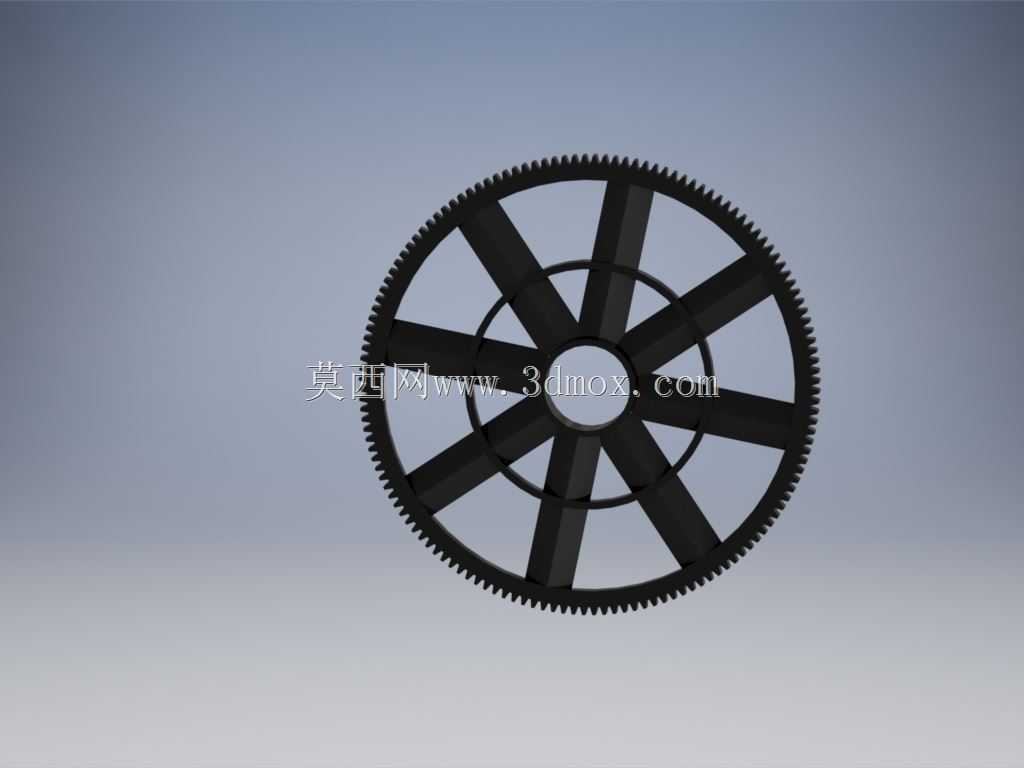

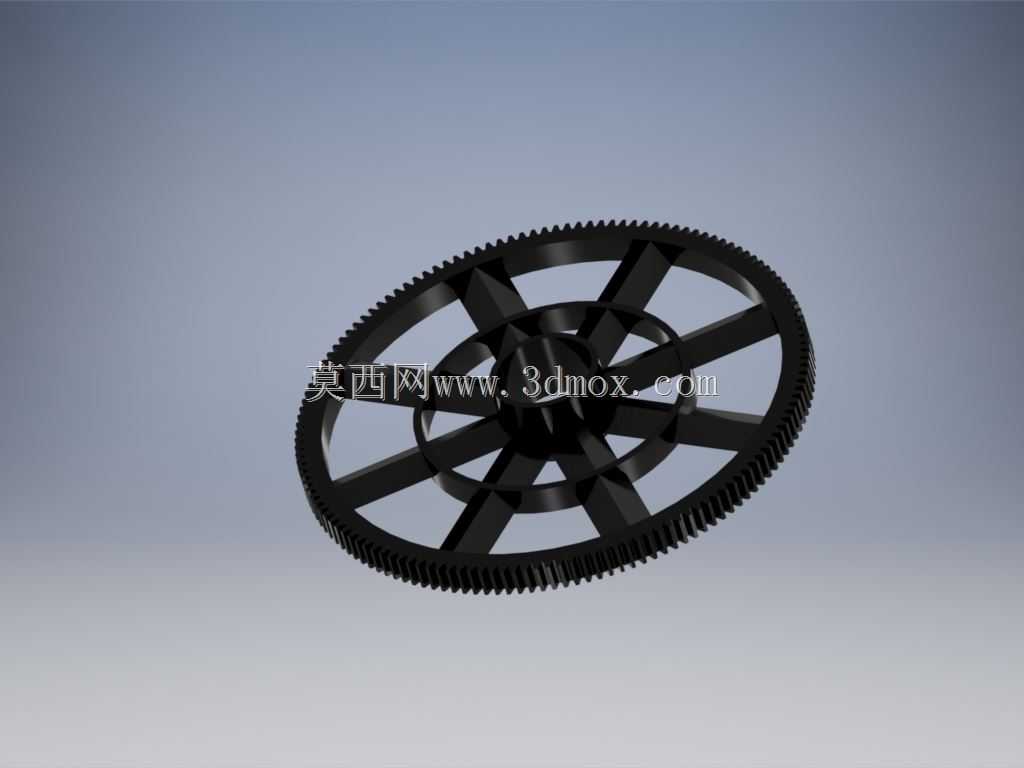

　　从设计思路上，这类航模齿轮不需要像工业重载齿轮那样做极高的齿面硬度，而是优先保证韧性，因为航模飞行中难免出现轻微的磕碰、坠机，韧性更好的材质在受到瞬时冲击时不会直接崩碎，轻微的形变还能缓冲冲击力，保护电机轴和主轴不会因为硬冲击出现弯曲。辐条的对称分布是经过动平衡考量的，8根？不对，数一下图里的辐条，是对称分布的多根辐条，注塑成型时的收缩率均匀，不会因为冷却不均导致齿轮整体变形，出厂时不需要做额外的动平衡校正就能满足高速旋转的要求，最高转速下的振动值控制在航模可接受的范围内，不会因为齿轮本身的不平衡带来整机共振。

　　实际使用中，这款主齿轮的适配场景非常明确，就是对应140级？不对，图里写的140吨？哦不对，是140级的E-Sky CP V2和CPX皮带传动直升机，作为原厂替换件使用，日常飞行前需要检查齿面有没有磨损、辐条有没有出现裂纹，啮合间隙有没有因为炸机出现变化，只要维护得当，这款齿轮可以承受上百个起落的飞行负载，满足日常休闲飞行和基础特技飞行的传动需求。和金属齿轮相比，这种注塑材质的齿轮自重更轻，运转噪音更小，就算出现扫齿损坏，也不会打坏电机齿轮，更换成本更低，是小级别航模直升机主齿轮的主流设计方案。
