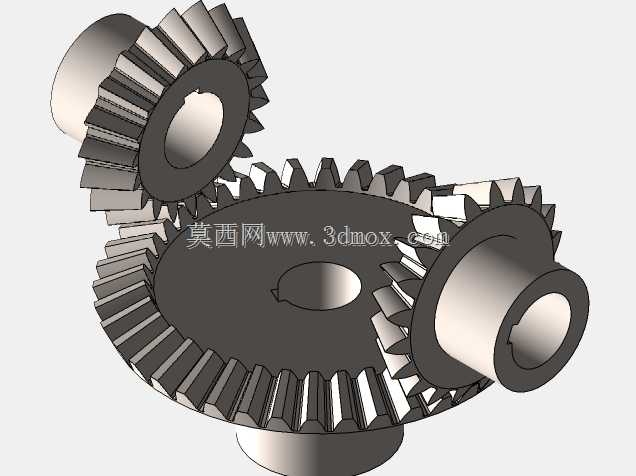

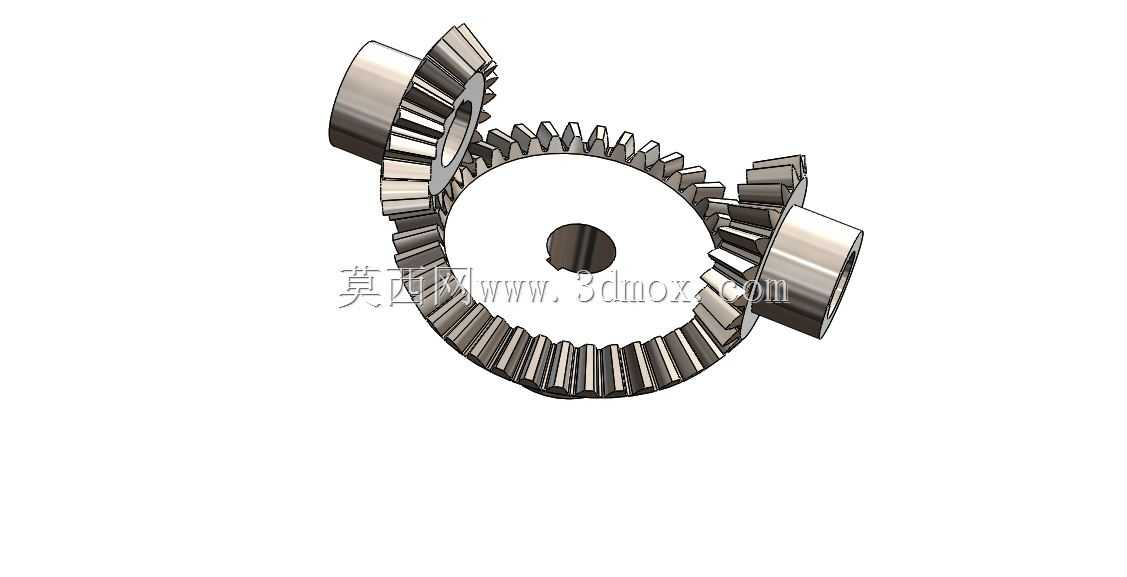

差速传动用锥齿轮与小齿轮啮合结构

这套锥齿轮与小齿轮啮合结构，核心应用场景覆盖各类需要相交轴动力传递的设备端，从轻型输送线的转角传动模块，到小型农机的转向动力分配单元，再到机床附件的分度传动位，都能见到这类啮合副的实际应用。实际工况中，这类结构主要承担两相交轴之间的旋转动力传递，可根据安装轴的交角调整齿坯的锥角参数，常规应用里以90度交角的配置最为常见，能够在紧凑的安装空间内完成动力方向的转换，不需要额外增加带轮、链轮这类中间传动件，大幅缩减传动链路的占用空间。

从功能特性来看，这套啮合结构的核心优势在于传动比恒定，啮合过程中齿面接触为线接触形式，相比交错轴斜齿轮的点接触承载能力更强，能够传递中等偏大的扭矩，同时啮合过程的冲击、噪声都控制在较低水平，适合中低速稳定传动的工况。设计过程中首先要匹配传动端的输入输出转速比，确定小齿轮与大锥齿轮的齿数配比，再根据传递扭矩的核算结果选定齿宽、模数参数，避免齿根弯曲应力超出材料许用值，同时要校核齿面接触强度，防止长期重载运行下出现齿面点蚀、胶合的失效问题。齿形加工参数的设定上，要结合选定的加工方式调整齿顶高系数、顶隙系数，保证啮合时两轮的齿顶与对方齿根之间留有合理间隙，避免运行中出现齿顶顶撞、卡滞的问题，同时要做齿侧间隙的匹配计算，预留合理的间隙补偿热胀冷缩带来的尺寸变化，同时容纳润滑油膜的形成空间。

安装边界的设计上，首先要明确两相交轴的交点必须与两个齿轮的节锥顶点完全重合，这是保证锥齿轮正确啮合的核心前提，一旦安装时出现轴向错位或者轴交角偏差，会直接导致齿面接触区偏移，轻则加剧局部齿面磨损，重则出现轮齿断裂的故障。结构的安装定位面需要设置在齿轮的轮毂端面，配合轴上的轴肩做轴向定位，周向采用平键连接传递扭矩，轮毂的内孔尺寸要匹配对应安装轴的直径公差，一般选用过渡配合保证同轴度，避免高速转动时出现偏心振动。外形尺寸上，大锥齿轮的最大外径要根据安装腔的内部净空间做适配，保证齿轮转动时齿顶圆与腔体内壁之间留有足够的安全间隙，不会出现刮蹭内壁的问题；小齿轮的悬臂长度要控制在合理范围内，避免轴的刚性不足导致啮合时出现轮齿偏载，必要时要在小齿轮轴的外端增加支撑轴承，提升轴系的整体刚性。

实际选型适配时，要根据工况的负载特性调整齿轮的材料与热处理工艺，轻载低转速场景可以选用调质处理的45号钢，重载冲击场景则要选用20CrMnTi做渗碳淬火处理，提升齿面硬度与芯部韧性，同时齿面的粗糙度要控制在合理范围，降低啮合过程的摩擦损耗。润滑方式的匹配上，中低速工况可以采用脂润滑，高速或者连续运行的工况则要采用油浴润滑或者喷油润滑，保证啮合区有充足的润滑油带走摩擦产生的热量，同时冲刷掉啮合过程中产生的金属磨屑，延长齿轮副的使用寿命。这套结构的建模过程中，齿形的生成要严格按照渐开线锥齿轮的成型原理做参数化绘制，保证齿形的齿廓曲线、螺旋角、锥角参数完全匹配设计计算值，装配时要做干涉检查，确认全啮合行程内两轮的齿面没有干涉碰撞，转动过程无卡滞点，才能满足实际工程应用的装配要求。
