LRP S8 Rebel BX遥控车C型轮毂结构

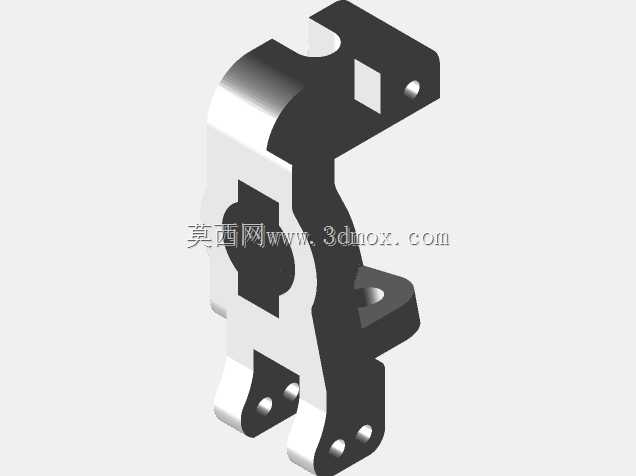

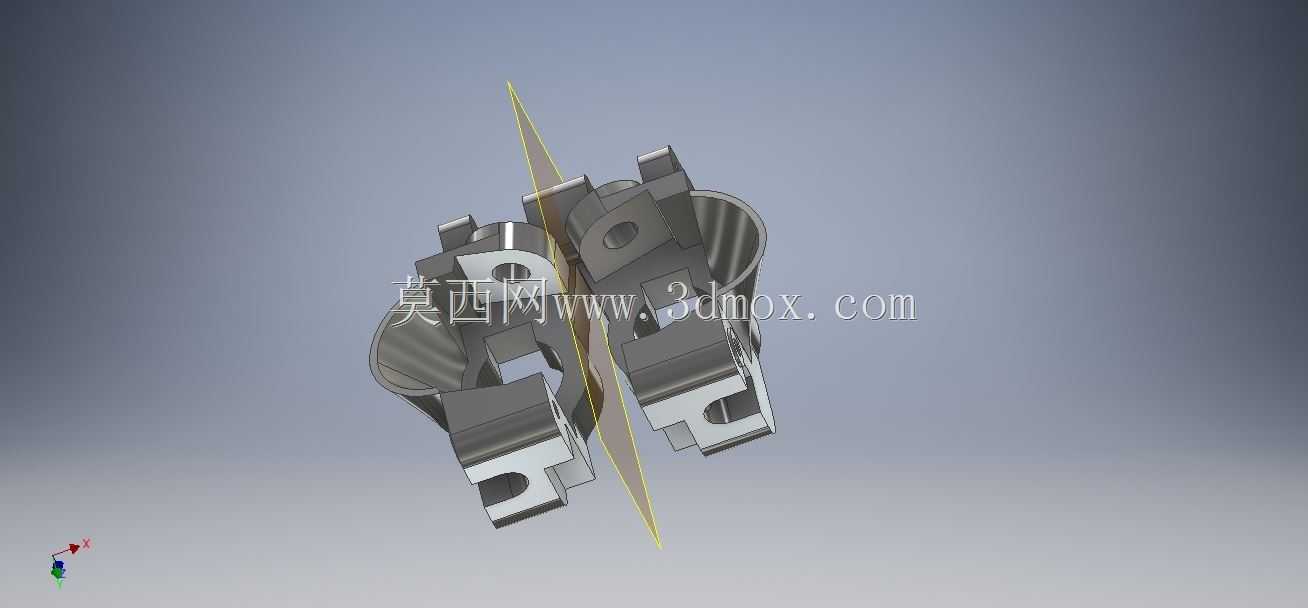

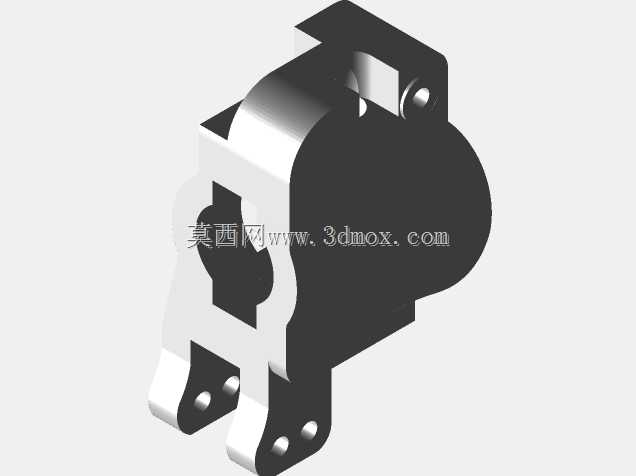

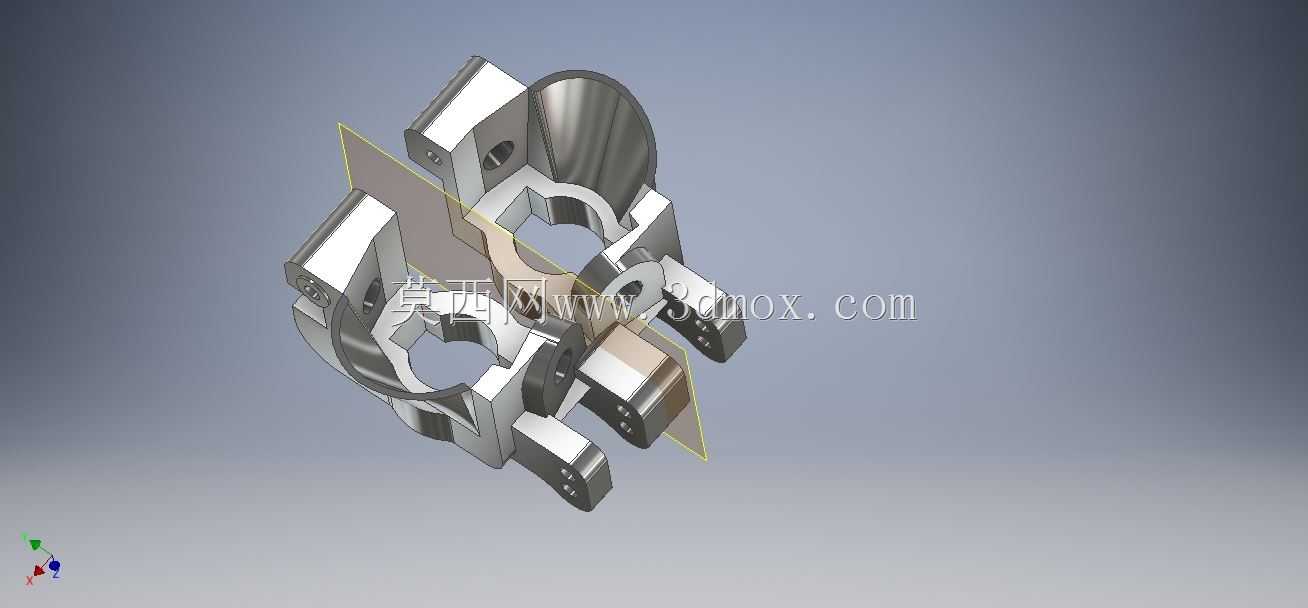

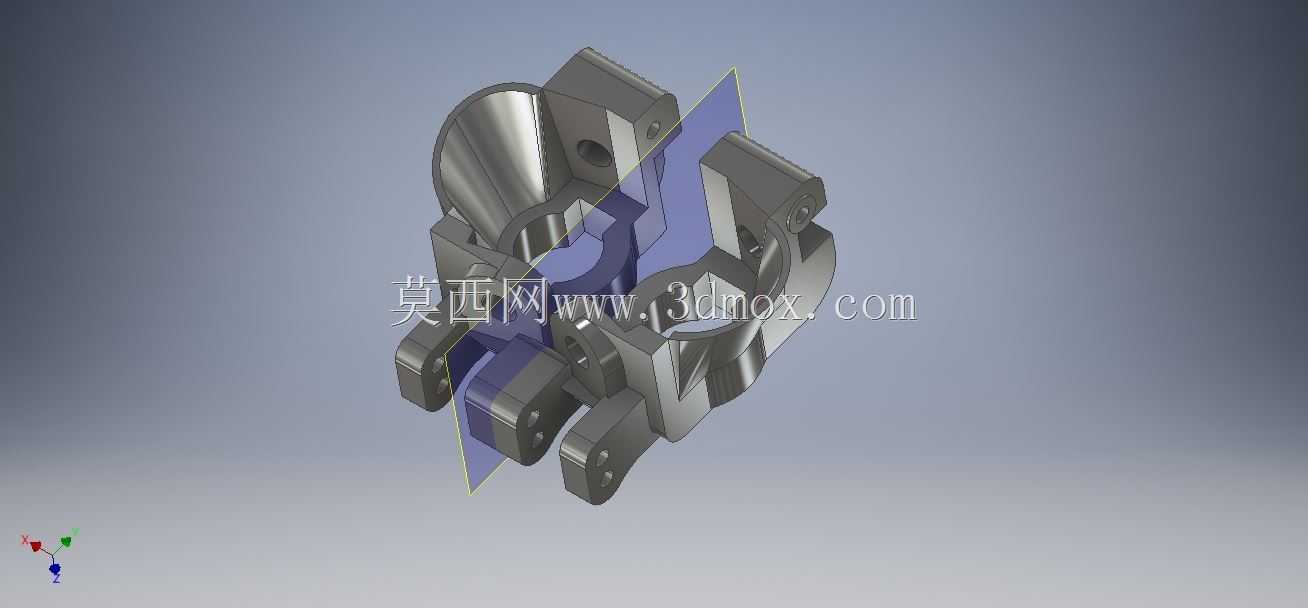

　　该零件应用于1/8比例LRP S8 Rebel BX越野遥控模型车的行走转向系统，作为左右对称布置的轮组连接载体，承担轮组定位、转向力传递、行走载荷承载的核心作用，是RC越野模型前悬挂轮端的关键受力构件。在实际越野场地行驶场景中，该零件需要持续承受飞坡落地的冲击载荷、转向时的侧向力矩、砂石路面的振动载荷，同时要保证轮组转动的同轴度，避免高速行驶时出现轮组摆振、转向卡滞等问题。从功能特性来看，该C型轮毂采用分体抱合式结构设计，中部的环形空腔用于嵌装轮组轴承与轮轴，两侧延伸的支耳带有同轴安装孔位，分别与转向节的上下摆臂连接端、转向拉杆输出端配合，实现轮组的转向摆动与上下跳动自由度。零件中部的镂空区域一方面用于避让刹车组件、

　　轮轴固定螺母等周边部件，避免轮组跳动时出现运动干涉，另一方面通过去除非受力区域的材料，在保证结构强度的前提下降低轮端簧下质量，提升悬挂系统的响应速度，这对于越野RC模型的操控灵敏度提升有明显作用。设计过程中，首先需要匹配原车的轮轴直径、轴承安装位尺寸，保证环形安装位的同轴度公差控制在0.02mm以内，避免轴承安装后出现偏磨，缩短轴承使用寿命。两侧支耳的安装孔位中心距需要严格匹配原车转向节的连接尺寸，孔位的轴线角度需要结合轮组的主销后倾、外倾参数做对应调整，保证转向时轮组的运动轨迹符合阿克曼转向几何要求，减少转向时的轮胎磨损，提升过弯时的抓地稳定性。零件的外形轮廓做了圆弧过渡处理，所有受力拐角位置都设置了R2以上的圆角，

　　避免应力集中导致飞坡冲击时出现断裂，同时外轮廓的避让曲面充分考虑了轮胎转向、上下跳动时的运动包络，预留了足够的安全间隙，即使悬挂压缩到极限位置、转向打满角度时，也不会出现零件与轮胎、避震器、摆臂的剐蹭问题。安装边界方面，该零件的总宽度控制在32mm以内，中部轴承安装孔直径为8mm，适配标准8mm内径的模型车轮组轴承，两侧支耳的安装孔直径为3mm，适配M3规格的固定销轴，安装时需要保证两侧支耳的孔位同轴，销轴穿入后无卡滞，轮组转动顺畅无旷量。零件与轮轴配合的端面设置了定位台阶，用于限制轴承的轴向窜动，保证轮组的轴向定位精度，避免高速行驶时轮组出现轴向窜动导致的动平衡失效。在实际装配调试时，需要在轴承安装位涂抹少量润滑脂，

　　降低轴承与安装座的摩擦，同时在支耳销轴位置加装尼龙防松垫片，避免越野行驶过程中振动导致销轴松脱。该结构的设计充分考虑了RC越野模型的实际使用工况，在轻量化与结构强度之间做了合理平衡，既能够满足大冲击载荷下的强度要求，又不会因为零件过重影响悬挂的动态响应，同时对称式的结构设计使得左右轮毂可以通用互换，减少备件的储备种类，降低后期维护成本。
