LRP S8 BX遥控车前下悬架臂结构设计

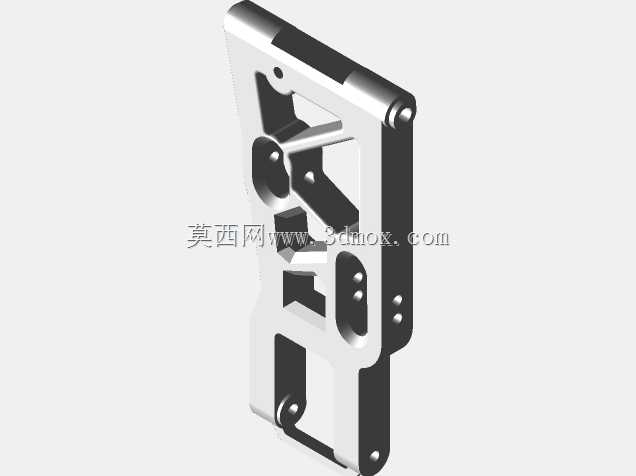

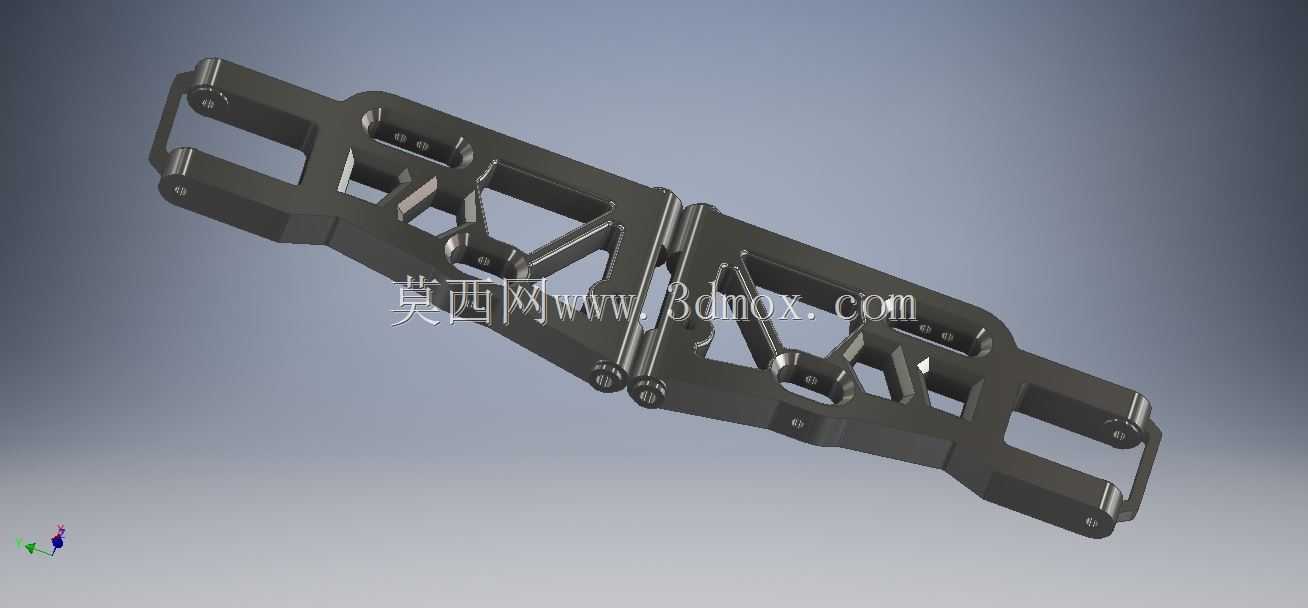

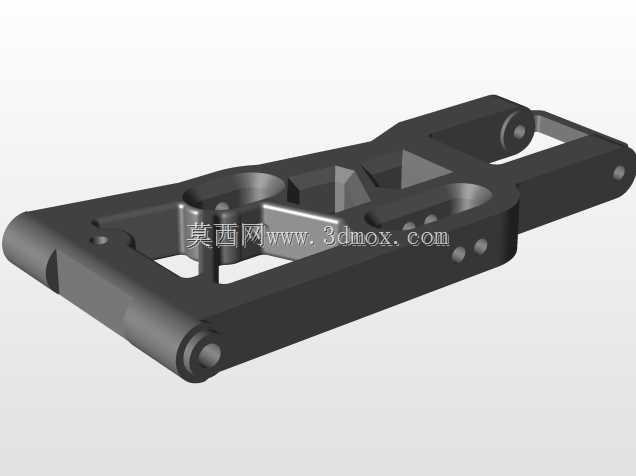

　　在遥控模型车的行走系统设计中，前下悬架臂是承担前轮定位、载荷传递与冲击缓冲的核心结构件，直接决定车辆在越野、竞速等不同工况下的行驶稳定性与操控响应表现。这款适配LRP S8 BX车型的前下悬架臂，在设计阶段充分考虑了模型车高速行驶、飞坡落地、连续颠簸路面的实际受力场景，整体采用镂空式桁架结构布局，在保证结构刚性的前提下尽可能降低零件自身重量，减少悬挂系统的非簧载质量，提升避震器的响应速度与车轮贴地性能。从结构功能来看，该悬架臂的内侧端设置有同轴铰接安装孔位，用于与车架前部的悬挂固定座连接，形成绕铰接轴转动的摆动副，实现车轮随路面起伏的上下跳动行程；外侧端预留有转向节连接点位，匹配原车的轮组固定结构，同时预留了转向拉杆的安装避让空间，

　　避免车轮上下跳动与转向动作过程中出现运动干涉。零件中部的镂空结构并非简单的减重开槽，而是通过多组斜向加强筋形成连续的受力传力路径，当车辆飞坡落地承受纵向冲击载荷时，冲击力可以沿着加强筋路径均匀分散到整个臂体结构，避免局部应力集中导致的臂体断裂或塑性变形，同时横向布置的加强筋可以抵消车辆转向时产生的侧向弯矩，保证急加速、急转向工况下悬架臂不会出现侧向形变，维持前轮定位参数的稳定。在安装边界设计上，该悬架臂的铰接孔位间距、安装面高度差完全匹配LRP S8 BX车型的原厂车架安装位，不需要额外进行打磨、扩孔等二次加工即可直接替换原厂零件，臂体与车架、避震器、转向拉杆的相邻间隙经过运动仿真校核，在悬架全行程压缩、伸长的过程中，

　　不会与周边的传动半轴、避震弹簧、车架横梁发生剐蹭干涉。从实际应用场景出发，这类模型车悬架臂除了用于原厂车辆的损坏替换外，也可以作为同比例模型车改装的参考结构，设计人员可以根据不同的场地特性，通过调整臂体的加强筋厚度、铰接点位置来改变悬架的运动几何参数，比如在高抓地力的平跑场地，可以适当提高臂体的侧向刚性来提升转向响应速度，在多颠簸的越野场地，可以通过调整铰接点位置来优化车轮的外倾角变化特性，提升轮胎在颠簸路面的接地面积。零件的外形轮廓充分考虑了模型车行驶过程中的防刮蹭需求，臂体外侧边缘做了圆弧过渡处理，当车辆发生侧滑、撞击赛道护栏时，圆滑的轮廓可以减少零件勾挂异物的概率，降低撞击时的应力集中。在结构细节上，

　　所有铰接孔位都设计了衬套安装的沉台结构，可以加装耐磨衬套来减少铰接位置的磨损量，延长零件的使用寿命，臂体上预留的避震器下安装点位可以适配不同长度的避震器，满足不同车高、不同避震行程的改装需求。对于三维结构设计从业者来说，这类悬架臂的设计逻辑可以迁移到全尺寸车辆的悬架部件设计中，核心都是在有限的布置空间内，通过拓扑优化的结构形式平衡刚性、重量与运动空间的需求，尤其是在非簧载质量的控制上，模型车与全尺寸车辆的设计思路是共通的，更低的非簧载质量能够有效提升悬挂系统的动态响应，让车轮能够更快速地跟随路面起伏变化，保证轮胎与地面的接触压力稳定，进而提升整车的操控性能。在建模过程中，这类零件需要重点关注铰接孔的同轴度、安装面的平面度公差，因为铰接位置的公差过大会导致悬架臂摆动卡滞，甚至出现车轮定位参数偏差过大的问题，影响车辆的直线行驶稳定性与轮胎磨损速度。同时，臂体的壁厚设计需要结合材料特性进行匹配，如果采用注塑工艺生产，需要保证整体壁厚均匀，避免注塑过程中出现缩痕、气泡等缺陷，如果采用金属材料CNC加工，则可以适当调整加强筋的厚度，进一步提升结构强度。
