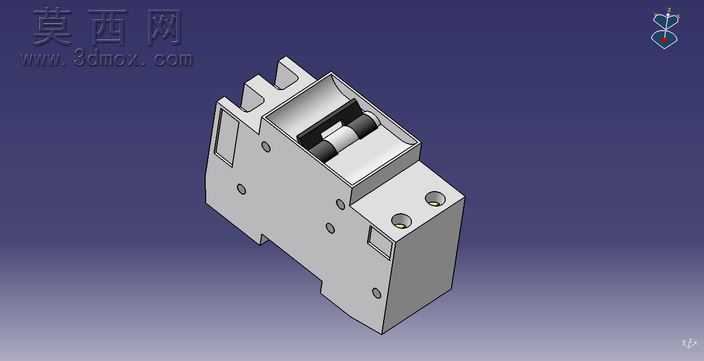

西门子双极热磁断路器三维结构模型

本模型为西门子双极热磁式断路器的精细化三维结构模型，完整还原了该款低压配电保护器件的内外构造与装配关系。建模过程依托三维设计软件完成，采用自底向上的装配建模思路，先逐一完成操作机构、热脱扣组件、磁脱扣组件、接线端子、绝缘外壳等单个零件的特征建模，再按照实际生产的装配约束完成整体组装，所有零件间的配合间隙、运动行程均参考实物参数设置，可直观呈现断路器的分合闸动作逻辑。模型渲染阶段采用哑光工程塑料材质模拟断路器外壳，还原了实物外壳浅灰的哑光质感与表面细微的脱模纹理；内部金属导电部件、脱扣元件采用金属材质渲染，区分了铜质导电件的暖金属光泽与钢制弹簧、磁轭的冷金属质感，操作手柄部分采用深色耐磨塑料材质，不同材质的光影反射参数经过调试，让整体渲染效果贴近实物的视觉观感。结构设计上，模型完整呈现了双极断路器的两极独立布局，每极均配置独立的热脱扣与磁脱扣单元，热脱扣部分还原了双金属片的受热弯曲触发结构，可模拟线路过载时的延时脱扣动作逻辑；磁脱扣部分还原了电磁线圈、衔铁的结构，可对应线路短路时的瞬时脱扣功能；外壳部分的卡扣结构、安装导轨卡槽、接线端子的螺丝孔位均按照实物尺寸建模，安装卡位的尺寸适配标准DIN导轨，还原了产品实际安装的结构特征。建模过程中对内部的细小零件如复位弹簧、锁扣、转轴等均做了细节还原，未做过度简化处理，既保证了模型整体的视觉完整性，也保留了核心功能结构的可参考性，可用于低压配电产品的结构参考、电气教学演示、配电场景的三维可视化搭建等场景。
