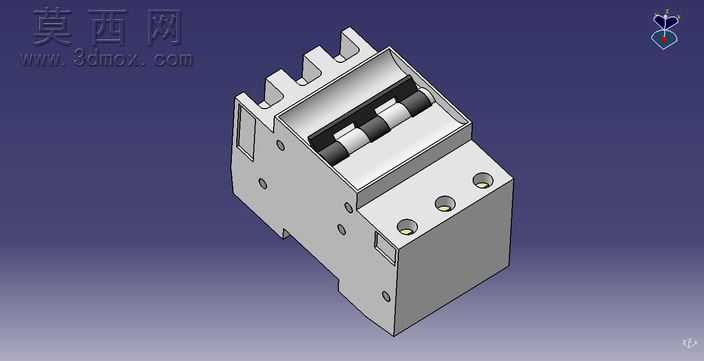

西门子款热磁断路器三维结构模型

本模型为参考西门子5SX1系列热磁断路器完成的三维数字化建模作品，完整还原了微型断路器的产品外观与内部核心结构，建模过程严格遵循低压电器产品的实际尺寸比例与装配逻辑，可用于电气设计选型参考、配电系统三维布局演示、电气类教学演示等场景。建模阶段首先梳理了热磁断路器的功能结构组成，将整体拆分为外壳基座、操作手柄、热脱扣组件、磁脱扣组件、接线端子、进出线端结构几个独立模块，分别完成各零件的特征建模后再按照实际装配约束完成整体装配，保证各部件的相对位置与实际产品完全一致。外壳部分采用工程塑料的哑光材质进行渲染表现，还原了断路器外壳的磨砂质感，表面的安装孔位、接线端标识位、卡扣结构都做了精细化还原，没有遗漏产品的外观细节；内部金属导电部件、脱扣机构金属件采用金属哑光材质，区分了不同金属部件的质感差异，操作手柄部分采用与实际产品一致的深色硬质塑料材质，整体渲染效果贴近真实产品的视觉观感。结构设计上完整还原了三极分立的结构特征，三个极位的导电回路、脱扣机构独立排布又统一集成在同一外壳内，进线端的接线孔位、出线端的连接结构都按照实际产品的接线规范做了还原，热脱扣部分的双金属片结构、磁脱扣部分的电磁机构结构都做了等效建模，能够直观展示热磁断路器过载保护、短路保护的功能实现逻辑。模型同时保留了断路器的安装导轨卡扣结构，可直接与标准DIN导轨模型完成装配，适配低压配电柜的三维布局设计需求，整体建模过程兼顾了外观还原度与结构准确性，没有冗余的建模特征，各零件之间的装配间隙符合实际产品的工艺公差要求，既可以用于产品展示渲染，也可用于配电系统的干涉检查、布局模拟等工程场景。
