SOLIDWORKS设计的简易涡轮泵结构

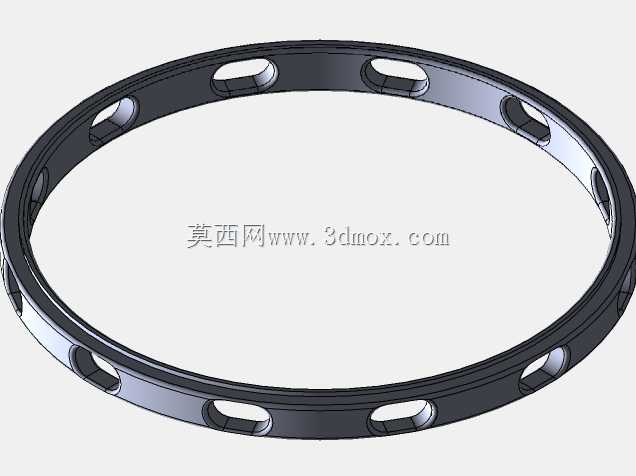

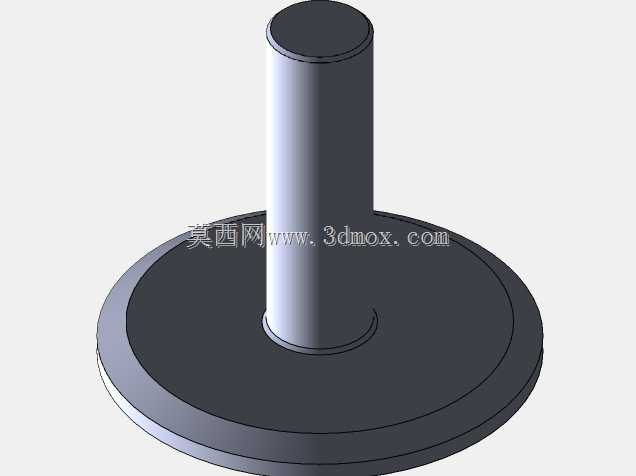

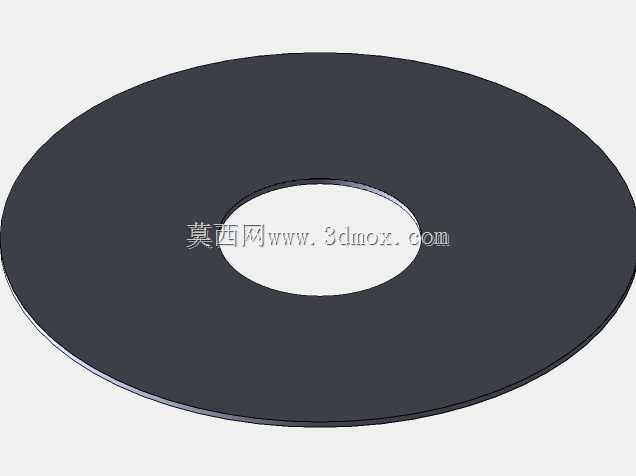

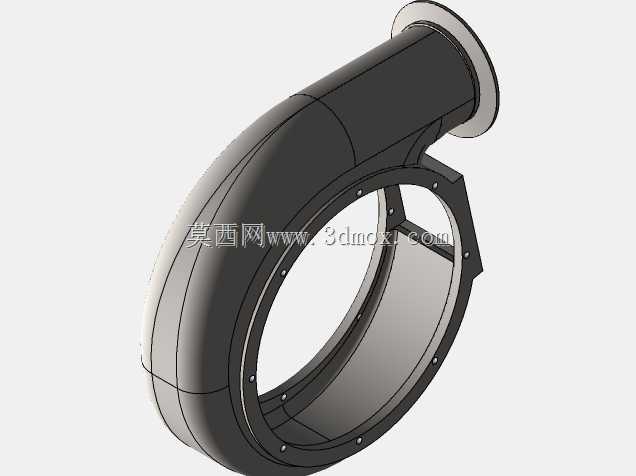

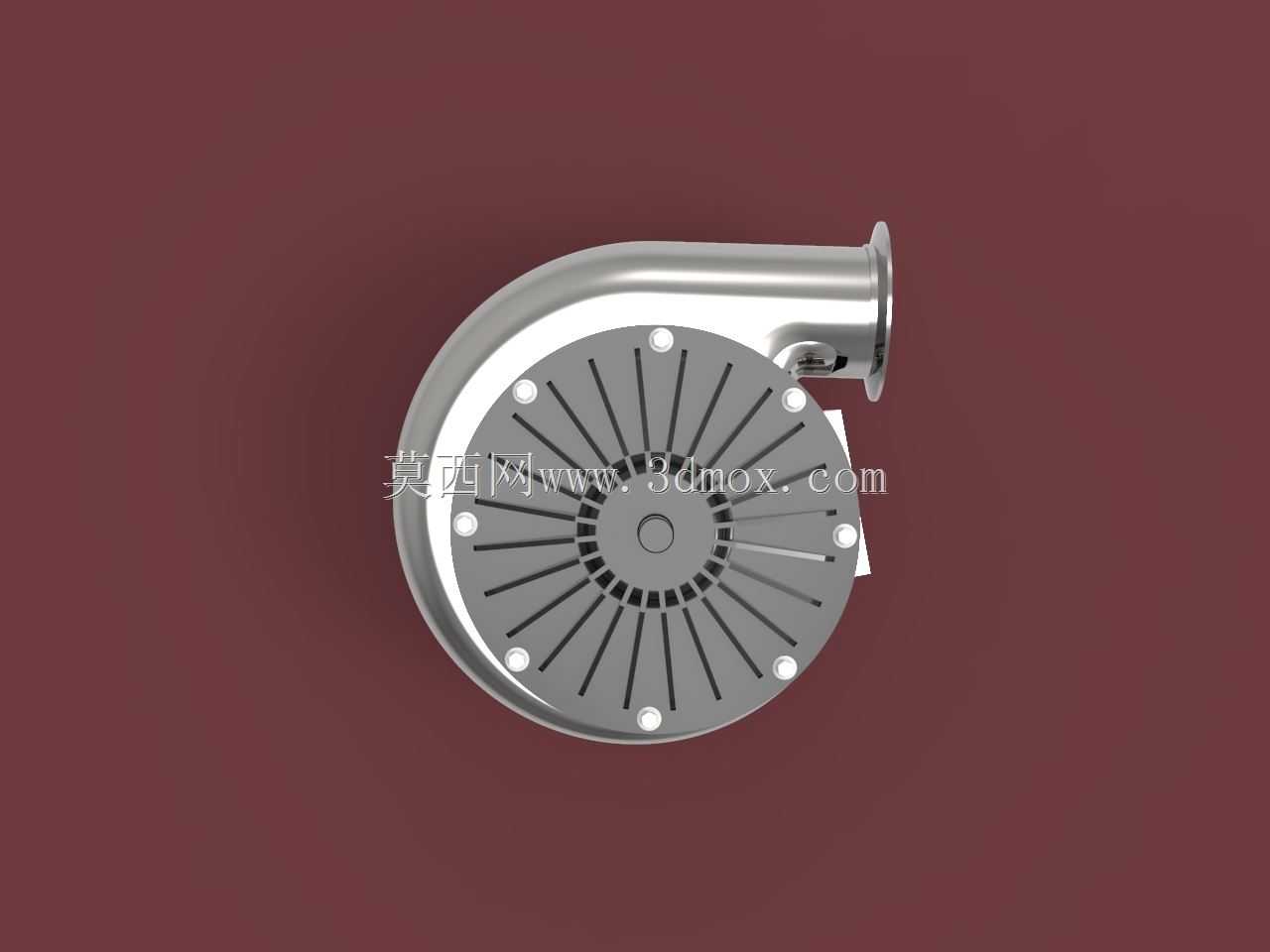

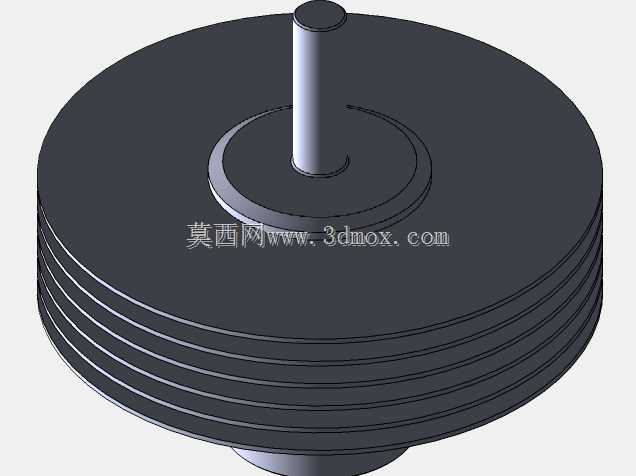

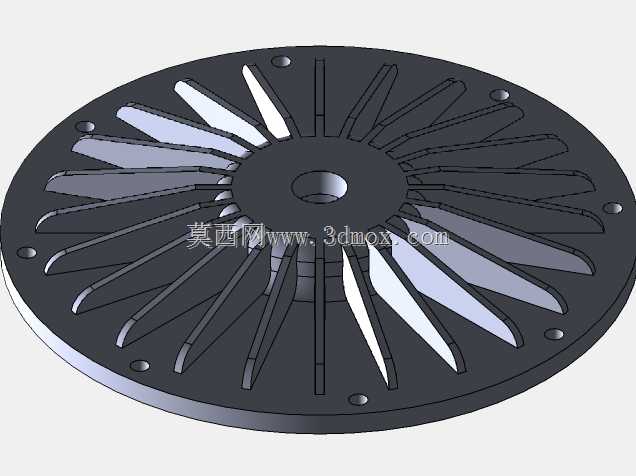

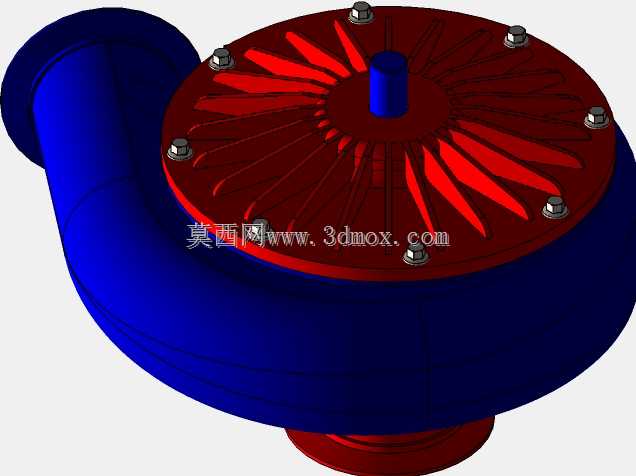

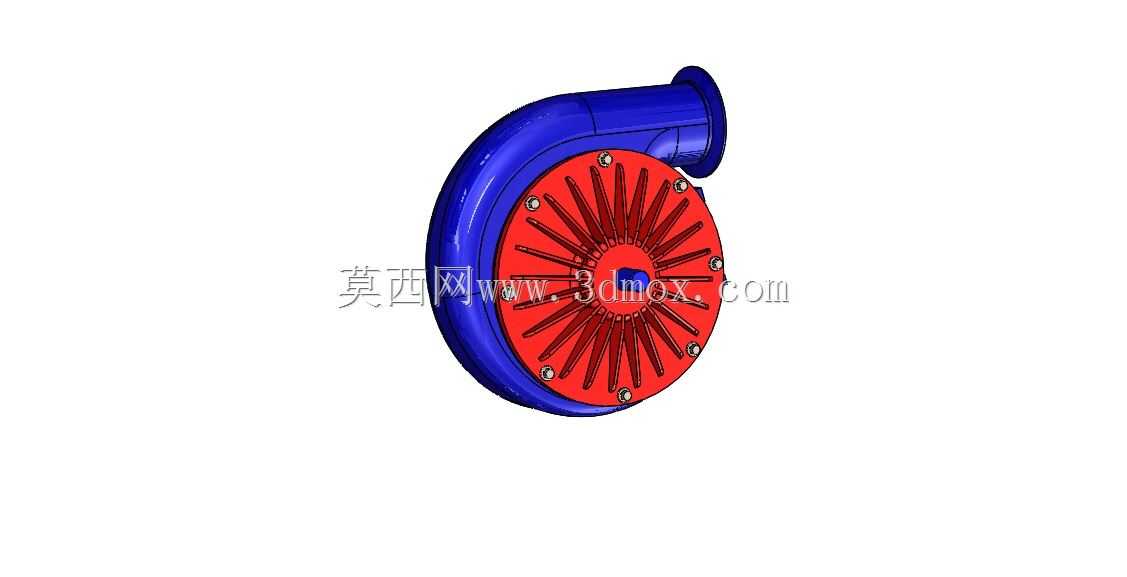

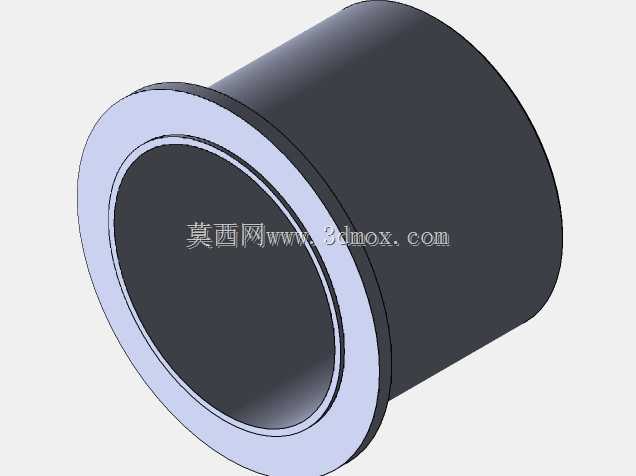

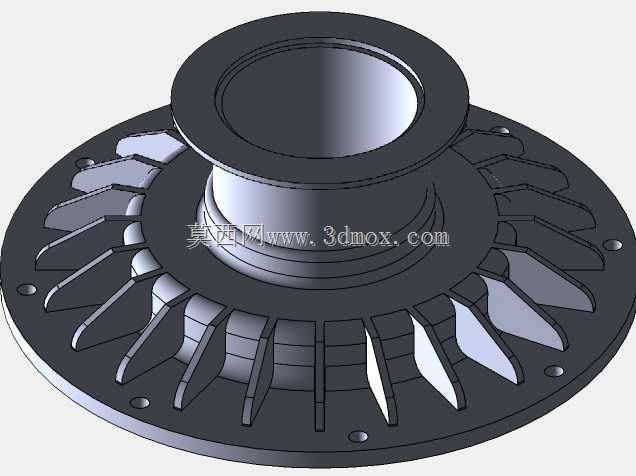

这款涡轮泵的结构设计围绕小流量流体输送场景展开，日常可配套小型蓄水装置、园林喷淋系统、小型水循环管路使用，也可作为教学演示用的原理验证结构，帮助从业者理解涡轮类流体设备的工作逻辑。从结构组成来看，核心的叶轮采用径向直叶片布局，这种设计的优势在于加工难度低，流体在叶轮流道内的流向变化直接，对于低扬程、小功率的输送需求来说，能在简化结构的同时保证基础的流体做功效率，叶轮中心设置的轴孔可直接配套常规直径的传动转轴，周边均匀分布的螺栓孔用于和泵体侧盖完成紧固密封，避免输送过程中出现流体泄漏。泵壳采用蜗壳式流道设计，出口段为切向延伸的圆管接口，这种结构可以顺畅收集叶轮甩出的流体，将流体的动能逐步转化为压力能，同时降低流道内的紊流损耗，泵壳与侧盖的配合面设置了均匀的安装孔位，安装时可在配合面加装密封垫片，满足低压输送场景的密封要求。设计过程中优先考虑了结构的易加工性与装配便捷性，没有设置复杂的异形曲面结构，所有安装孔位均采用标准规格，不管是3D打印验证还是采用常规机加工方式制作实物，都不需要特殊的工装夹具，普通的铣削、钻孔设备即可完成全部零件的加工。从安装边界来看，泵体整体为圆盘形主体加侧向出口的布局，安装时可依托泵壳背部的平面作为安装基准面，预留的安装孔位可直接固定在支架或者设备基座上，侧向出口的中心高度与主体中心保持固定尺寸，外接管路时不需要额外调整管路角度，进出口的接口尺寸匹配常规的小直径输水软管，可直接通过卡箍完成管路连接，不需要额外制作转接头。实际使用过程中，这款涡轮泵可输送常温清水类无颗粒杂质的流体，叶轮与泵壳之间预留了合理的间隙，既避免转动过程中出现刮蹭，也能控制间隙泄漏量在合理范围内，传动端可直接配套小型电机或者手动驱动结构，适配不同的动力输入场景。在结构细节处理上，叶轮的叶片厚度均匀，根部做了小圆弧过渡，避免应力集中导致的叶片断裂问题，泵壳的流道内壁做了顺滑过渡处理，减少流体流动过程中的阻力损失，侧盖的中心位置预留了轴穿设的通孔，可配套常规的密封圈实现转轴处的动密封，防止流体从转轴位置渗漏。对于三维建模从业者来说，这款模型的结构逻辑清晰，涵盖了旋转类零件、壳体类零件的建模思路，也包含了标准件孔位的阵列布局方法，可作为涡轮类泵体结构设计的参考模板，在进行同类型小功率泵体设计时，可根据实际的流量扬程需求调整叶轮直径、叶片数量以及流道截面尺寸，快速衍生出适配不同工况的结构方案。
