带滚花面手拧拇指螺钉结构设计

　　在日常的设备调试、工装夹具快换、小型仪器面板装配场景里，不需要额外工具就能徒手完成松紧操作的紧固件一直是一线装配人员高频使用的零件，这款带滚花面的拇指螺钉就是针对这类无工具快装场景设计的连接元件。从实际使用场景来看，这类螺钉常出现在试验台架的临时固定位、检测设备的盖板快拆结构、电子仪器的面板锁紧位置，还有一些需要频繁调整松紧的工装定位环节，相比需要螺丝刀或者内六角扳手操作的普通螺钉，它能省去找工具的时间，在小扭矩锁紧的工况下操作效率提升非常明显。

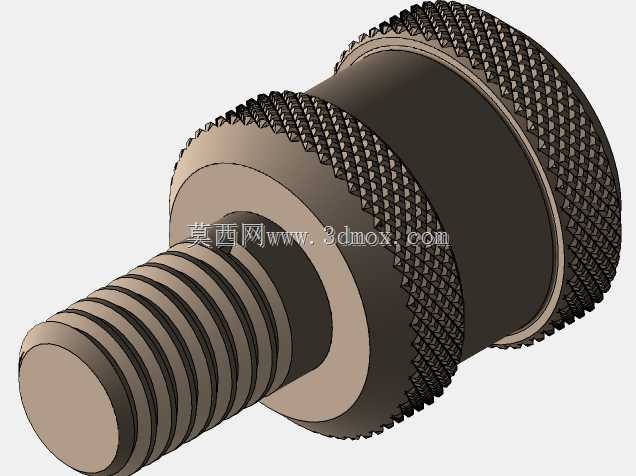

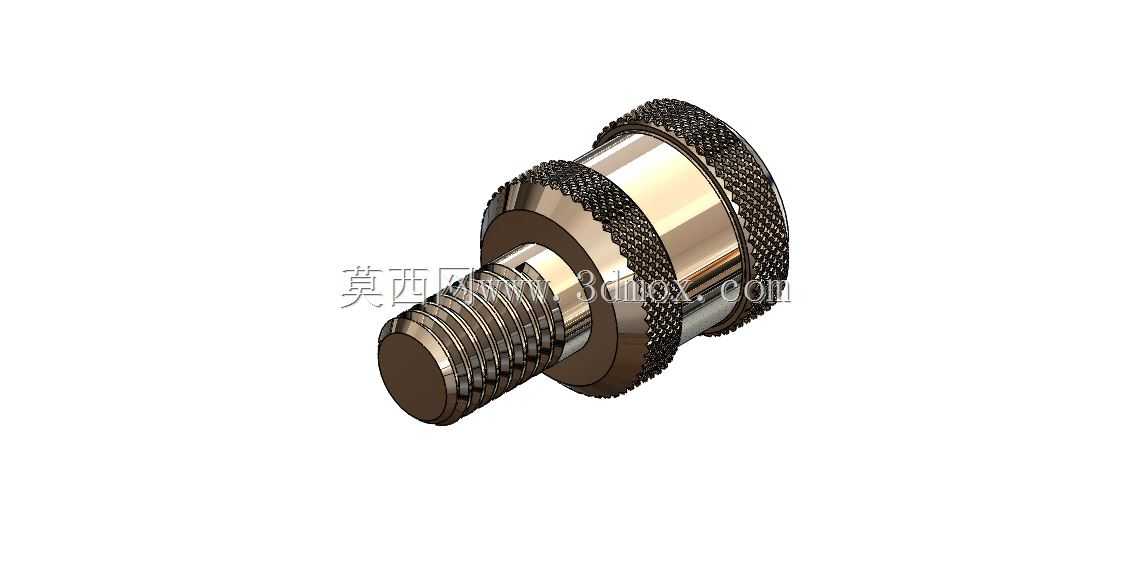

　　设计这款螺钉的时候，首先要考虑的是徒手操作的摩擦力需求，所以在螺钉的头部外侧设计了网纹滚花结构，这种滚花的齿距和齿深经过适配，既不会因为齿太尖锐划伤操作人员的手指，又能保证手上有少量油污或者戴薄劳保手套的时候也能有足够的摩擦力拧动，不会出现打滑的情况。头部的直径做了加宽处理，比普通同规格螺钉的头部直径大出近一倍，这样手指拧动的时候力臂更长，不需要用太大的握力就能达到足够的锁紧扭矩，适合手部施力空间有限的安装位置。螺钉的杆部做了台阶设计，靠近头部的位置有一段光轴段，这个结构不是多余的设计，在实际装配的时候，光轴段可以穿过被连接件的光孔，起到定位导向的作用，避免螺纹段直接刮伤被连接件的孔壁，同时台阶面可以作为锁紧的限位面，保证每次拧入的深度一致，不会因为拧入过深顶坏对面的零件，也能控制被连接件的压紧力在合理范围内，避免薄板材被压变形。

　　螺纹部分选用的是普通公制粗牙螺纹，适配市面上绝大多数通用的螺纹孔，不需要专门定制配套的螺母或者螺纹底孔，通用性很强，螺纹的收尾处做了倒角处理，拧入的时候能顺利对准螺纹孔，不会出现螺纹错牙刮坏内螺纹的情况。从安装边界来看，这款螺钉的总长度要匹配被连接件的总厚度，光轴段的长度要略大于被连接件的通孔长度，保证台阶面能完全压紧被连接件表面，滚花头部的外径要预留出手指操作的空间，安装位置周围至少要留出比头部直径大5mm的操作空间，避免周围的零件挡住手指，没法顺利拧动。在实际选型的时候，要注意这款螺钉的适用扭矩范围，因为是徒手操作，它的锁紧力有限，不适合用在大载荷、强振动的永久连接位置，只适合小载荷、需要频繁拆装、对操作便捷性有要求的工位，如果用在振动较大的设备上，还可以配合防松垫圈使用，避免长时间振动出现松动。

　　建模的时候，滚花部分的特征要注意齿形的均匀性，网纹滚花的交叉角度控制在90度，保证整个圆周上的摩擦力均匀，不会出现某一段打滑某一段卡滞的情况；台阶处的过渡圆角不能省略，这个位置是应力集中的位置，如果做成直角，在反复拧紧拧出的过程中很容易出现头部断裂的情况，小的过渡圆角既能分散应力，又不会影响台阶面的压紧效果。光轴段的表面粗糙度要控制在合理范围，太粗糙的话穿过被连接件光孔的时候会有卡滞，太光滑又没有必要，增加不必要的加工成本。头部的端面做了轻微的倒角，去除加工毛刺，拿取的时候不会划手，也能让头部和被连接件的表面贴合更平整。很多新手设计这类手拧螺钉的时候容易犯的错误是把滚花做的太浅，或者头部直径做的太小，导致实际用的时候拧不动，或者需要很大的力气才能拧紧，这款结构在设计的时候就规避了这些问题，滚花深度和头部直径的比例经过实际操作验证，成年人用拇指和食指就能轻松完成锁紧和松开的操作，不需要借助其他工具。另外，螺钉的末端做了平端设计，不像紧定螺钉那样做锥端或者凹端，因为它是用来压紧被连接件的，平端接触面积大，不会在被连接件表面压出明显的压痕，适合固定表面要求较高的面板或者薄板零件。
